Страница 6: SilverStone DS380 | Тестовая система, вентиляция и тесты
Конечно, корпус должен быть не только функциональным и простым в сборке. Он также должен обеспечивать эффективное охлаждение.
Тестовая конфигурация:
| Основные компоненты тестовой системы | |
| Процессор: | Intel Pentium G6950 |
| Кулер процессора: | Scythe Setsugen Rev. 2 с вентилятором 120 мм |
| Материнская плата: | ZOTAC H55-ITX WiFi |
| Оперативая память: | 2 Гбайт Crucial DDR3-1333 |
| Жёсткий диск: | Western Digital Raptor 74 Гбайт |
| Видеокарта: | - |
| Операционная система: | Windows 7 x64 Home Premium |
Измерения температуры:
Для измерения максимальной температуры процессора мы использовали бесплатную тестовую утилиту Prime95, которая нагружала систему 30 минут. Мы выбирали нагрузку Small FFT, которая обеспечивает максимальное тепловыделение, после чего фиксировали максимальную температуру ядра с помощью системной утилиты Lavalys Everest. Мы сложили температуры для отдельных ядер, после чего поделили их на количество ядер. Одновременно мы нагружали видеокарту требовательным тестом Furmark.
Режим оценки температур в режиме бездействия (холостая работа системы) уже не так интересен, поскольку производители процессоров и видеокарт давно реализовали очень хорошие механизмы энергосбережения. Например, ядра процессора снижают рабочее напряжение и частоту в случае бездействия. Поэтому и тепловыделение компонентов значительно снижается.
Наши измерения показаны на следующей диаграмме:

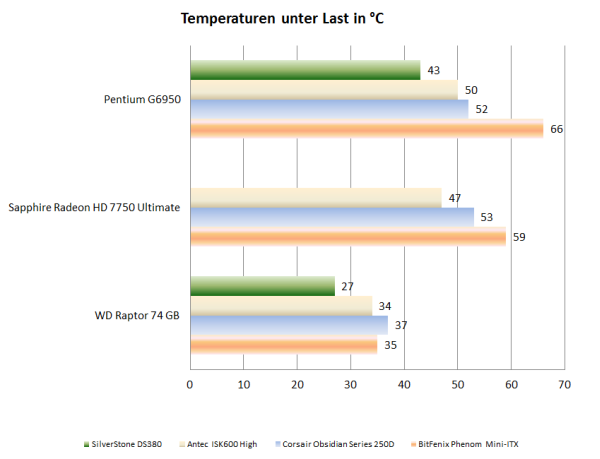

Температура под нагрузкой, градусы Цельсия, меньше - лучше
Оценка температуры:
Три вентилятора корпуса работают на 1.200 об/мин (с заявленным уровнем шума 22 дБ(А)), так что скромное "железо" внутри охлаждается хорошо. Следует отметить, что температуры оказались существенно ниже, чем во многих корпусах mini-ITX, нацеленных на игровые сборки. Но всё же результаты не следует сравнивать напрямую, так как по причинам совместимости мы отказались от установки в DS380 дискретной видеокарты.
Оценка уровня шума:
Для измерения уровня шума мы использовали шумометр Voltcraft SL-400, который располагали на расстоянии 20 см спереди от корпуса.

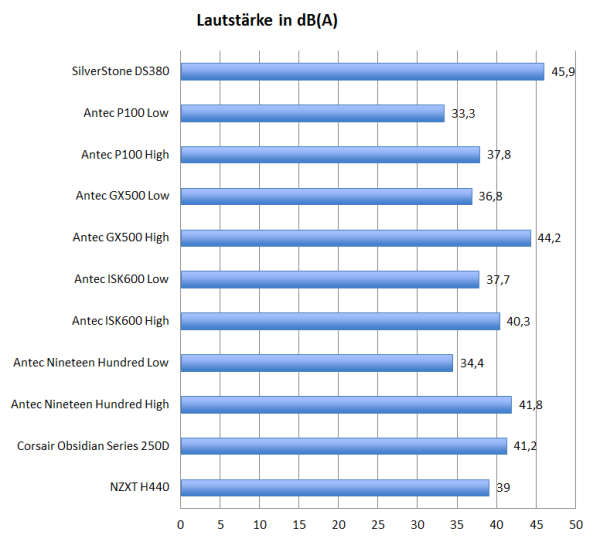

Уровень шума, дБ(А), меньше - лучше
Но у мощной системы охлаждения есть обратная сторона: корпус DS380 шумит ощутимо. Как показывают измерения температуры выше, корпус может легко работать с пониженными оборотами вентиляторов.
Другие измерения в обзоре:
Мы измерили максимальную высоту кулера процессора и максимальную длину видеокарты с помощью рулетки, а также расстояние между лотком для материнской платы и боковой панелью. Для измерения толщины стенок мы воспользовались микрометром. Мы также принимали во внимание данные, опубликованные производителем. Конечно, при этом мы допустили определённые погрешности измерения. По этой причине мы рекомендуем рассматривать приведенные ниже значения только для сравнительной оценки, и не принимать их как истину в последней инстанции.
Высота кулера CPU:

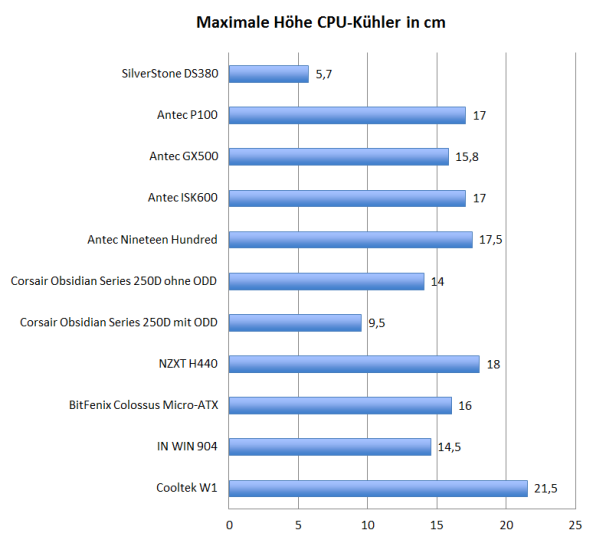

Максимальная высота кулера CPU, см.
Для системы NAS очень мощный процессор не требуется. По крайней мере, это подразумевала Silverstone, поскольку в корпус DS380 можно установить кулер CPU высотой только до 5,7 см. В такие габариты не поместятся даже некоторые модели с воздушным потоком "сверху вниз".
Длина видеокарты:

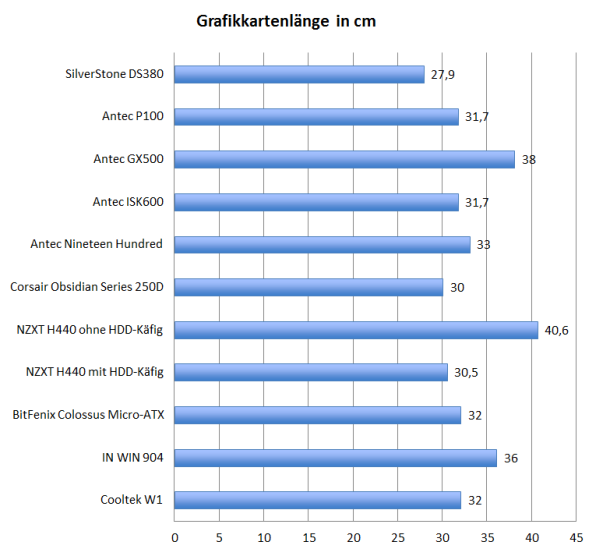

Максимальная длина видеокарты, см.
Вы можете установить карту расширения длиной до 28 см. Но при этом высота карты расширения (шириной в один или два слота) не должна превышать 11,1 см, также необходимо убрать пластиковую заглушку с выреза в стойке накопителей с горячей заменой. Один отсек с горячей заменой при этом теряется.
Толщина материалов:

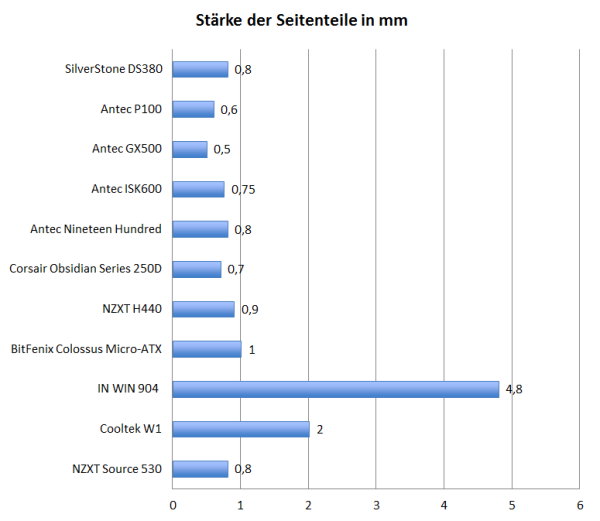

Толщина панелей корпуса, мм.
Корпус DS380 изготовлен из стальных листов толщиной 0,8 мм, он оставляет впечатление высокой надёжности.
