Страница 3: Zotac GeForce GTX 660 AMP! Edition
Продолжим с видеокартой Zotac GeForce GTX 660 AMP! Edition:
Даже в случае Zotac GeForce GTX 660 AMP! Edition утилита GPU-Z правильно определила все параметры.

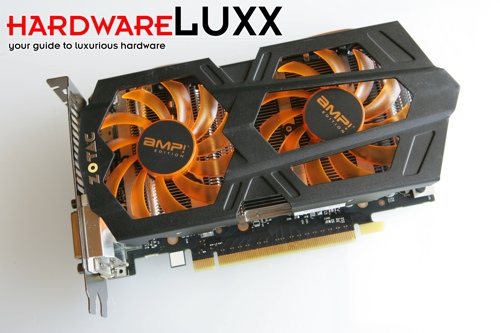

Видеокарта Zotac GeForce GTX 660 AMP! Edition оказалась по размерам намного меньше модели ASUS. Но это не помешало AMP! Edition использовать для охлаждения два вентилятора. Они имеют диаметр 70 мм.

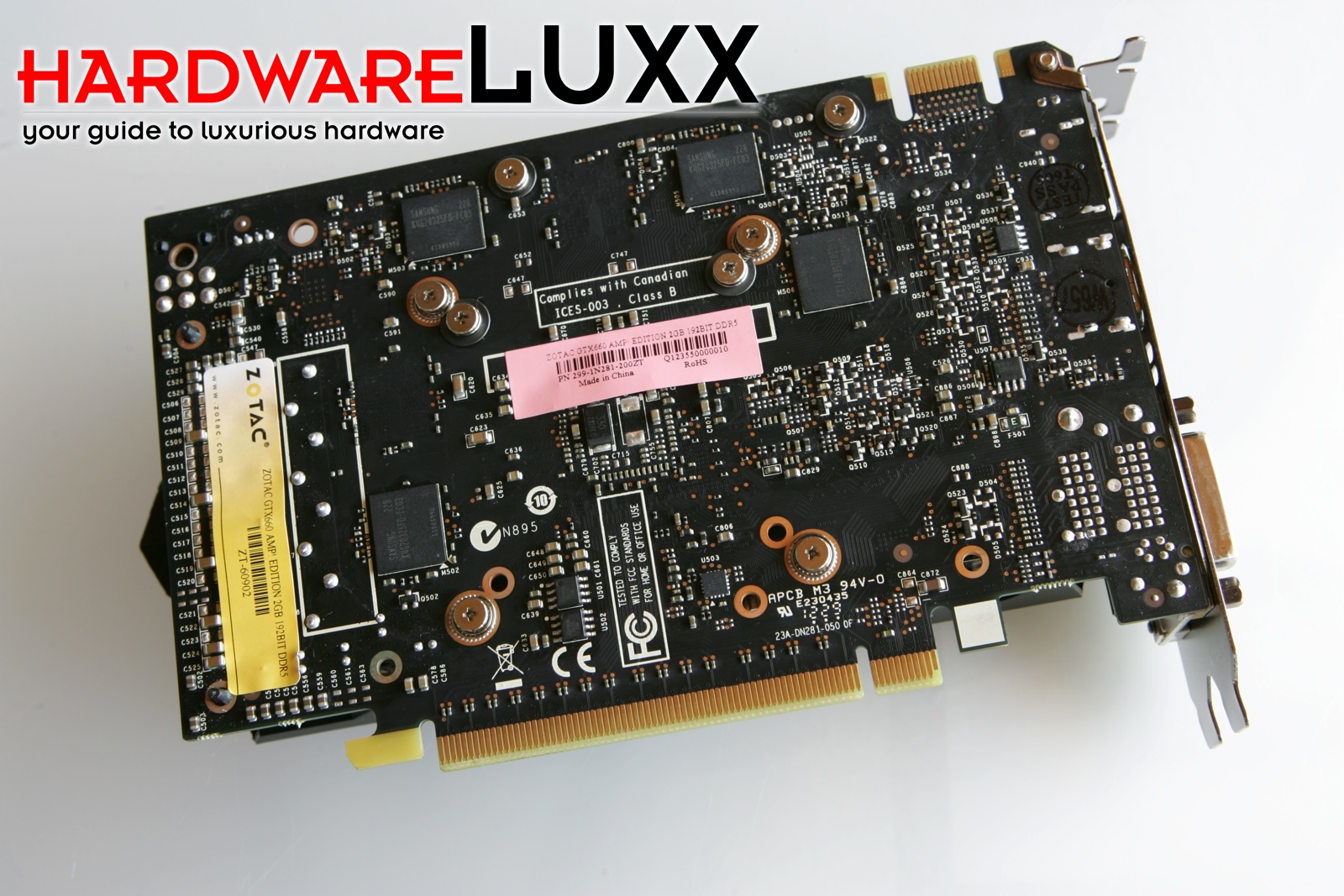

Сзади хорошо видно, насколько компактная печатная плата. Но это не помешало Zotac разместить на ней половину чипов памяти.

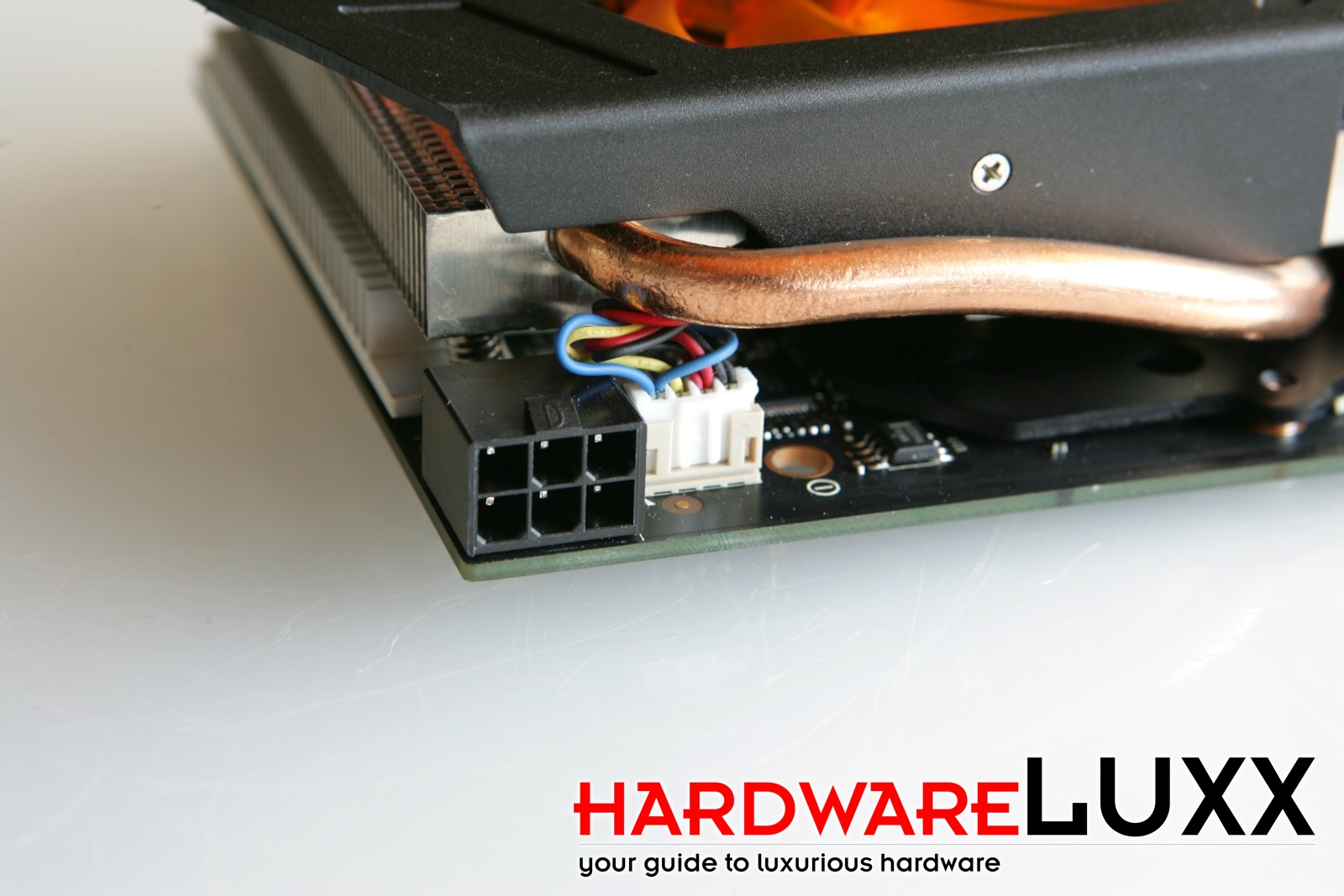

Как и в случае модели ASUS, для дополнительного питания достаточно только одного 6-контактного разъёма питания.

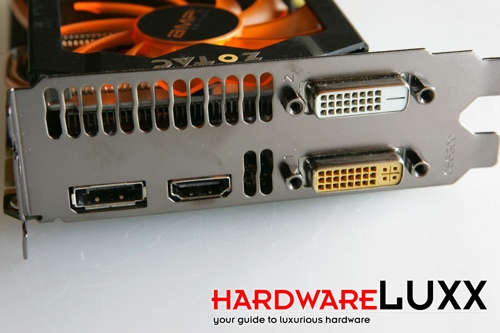

На слотовой заглушке мы получаем стандартный набор интерфейсов: два двухканальных выхода DVI (один DVI-I и один DVI-D), а также интерфейсы HDMI 1.4a и DisplayPort 1.2.

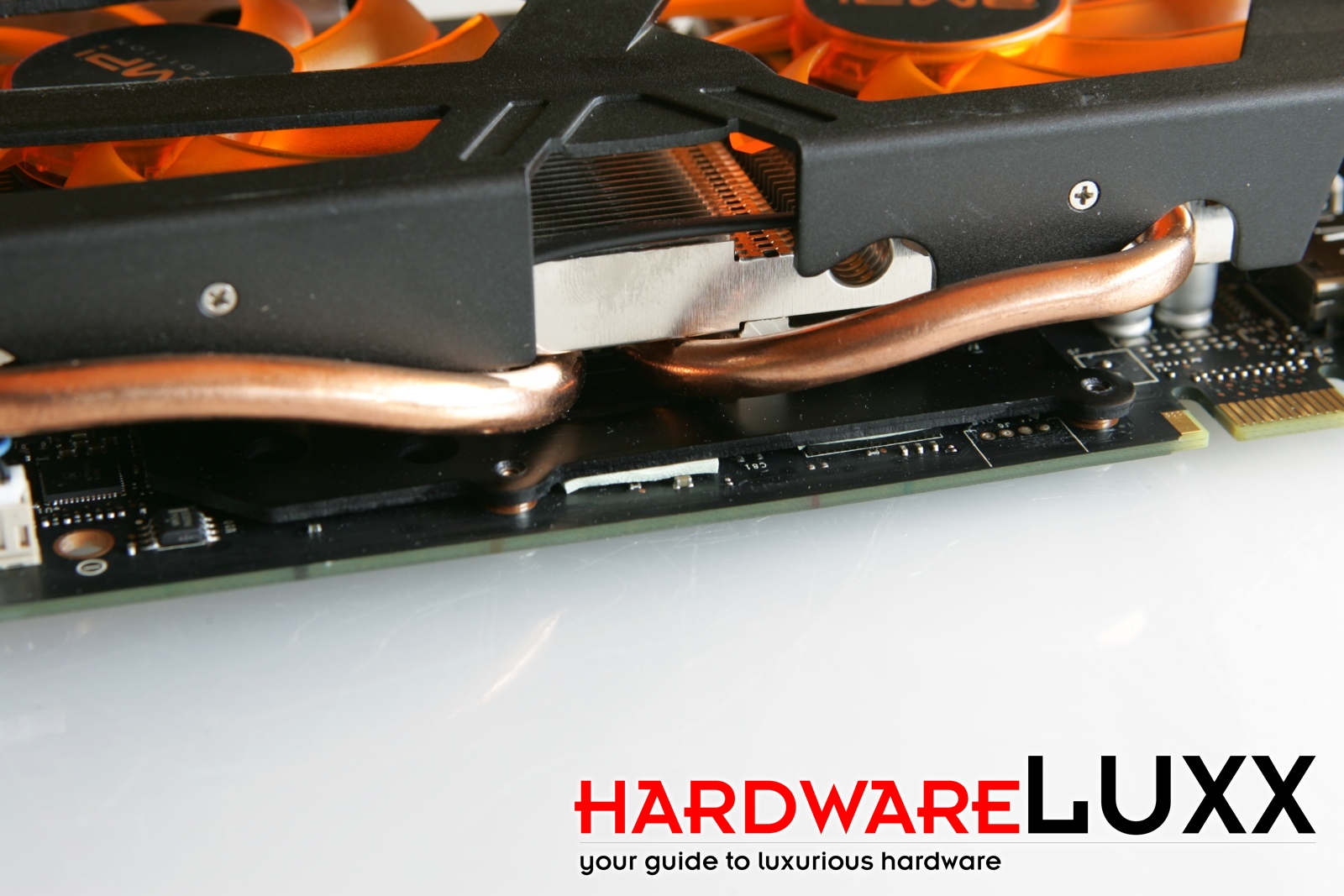

Две медные тепловые трубки отводят выделяемое тепло от GPU и рассеивают его через радиатор.

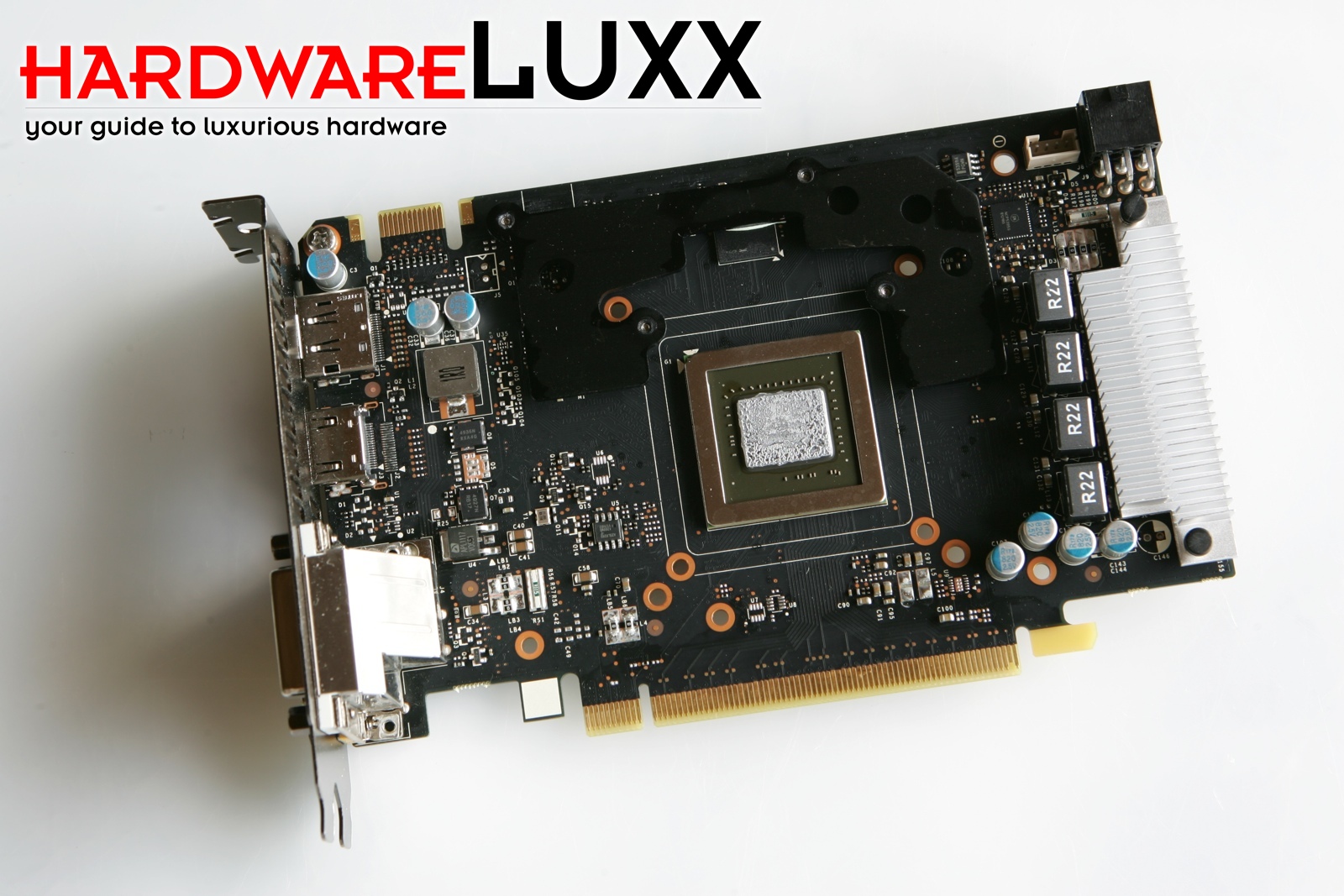

Без кулера хорошо видны компактные размеры печатной платы. Но чипы памяти спереди закрыты металлической пластиной.

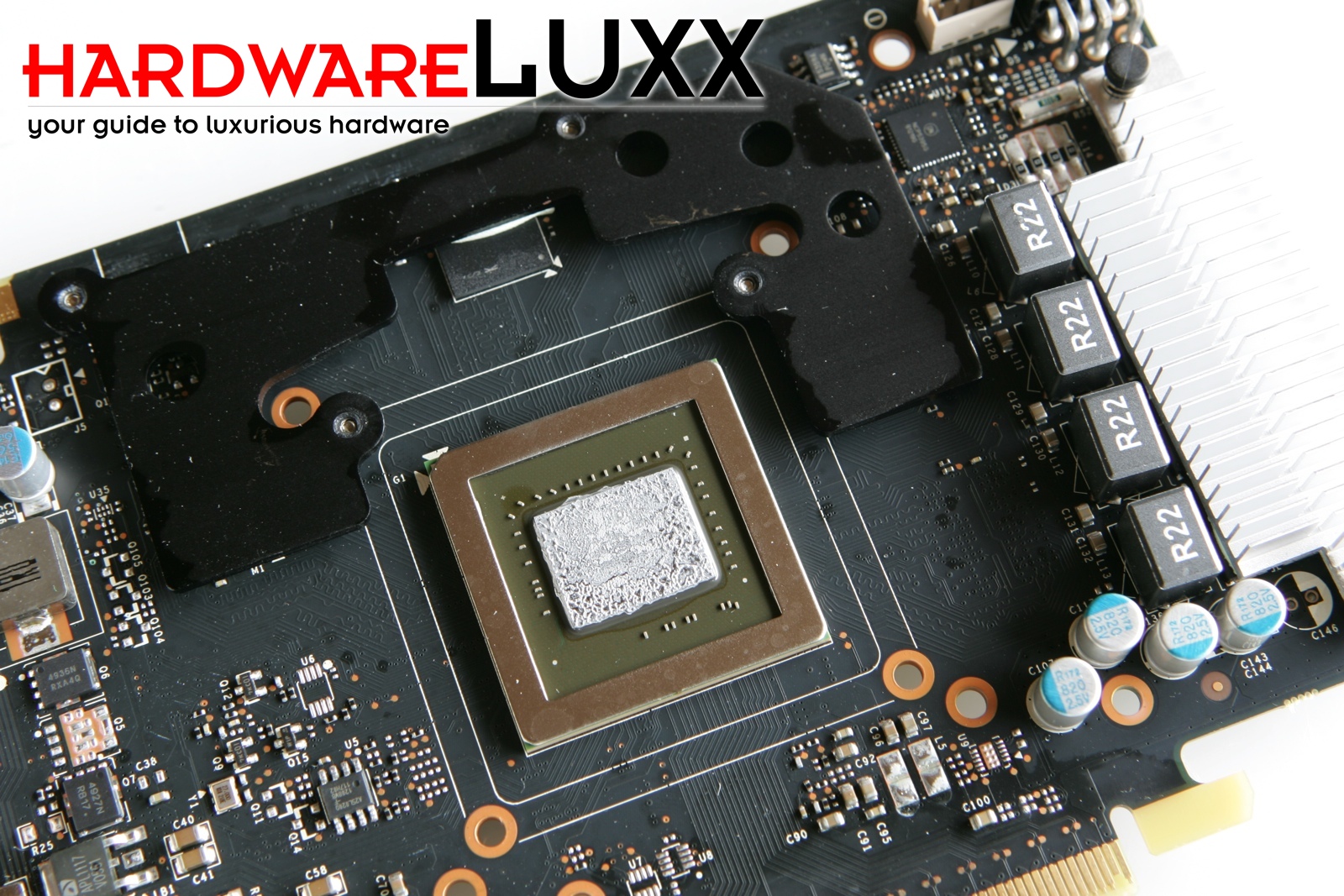

Честно говоря, для нас осталось загадкой, почему Zotac решила закрыть чипы памяти спереди, но оставила их "голыми" сзади. Справа можно заметить компоненты 4-фазной подсистемы питания.

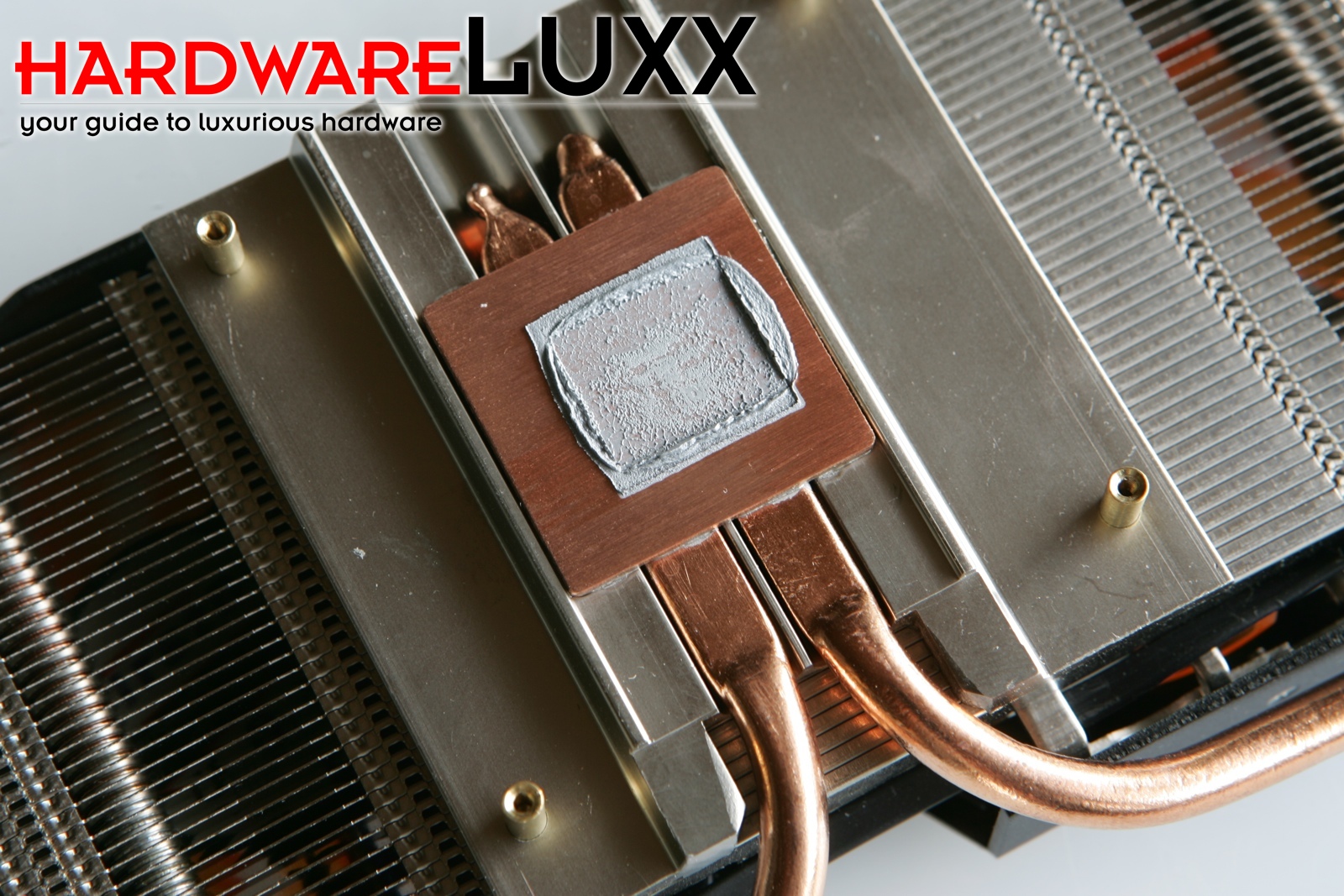

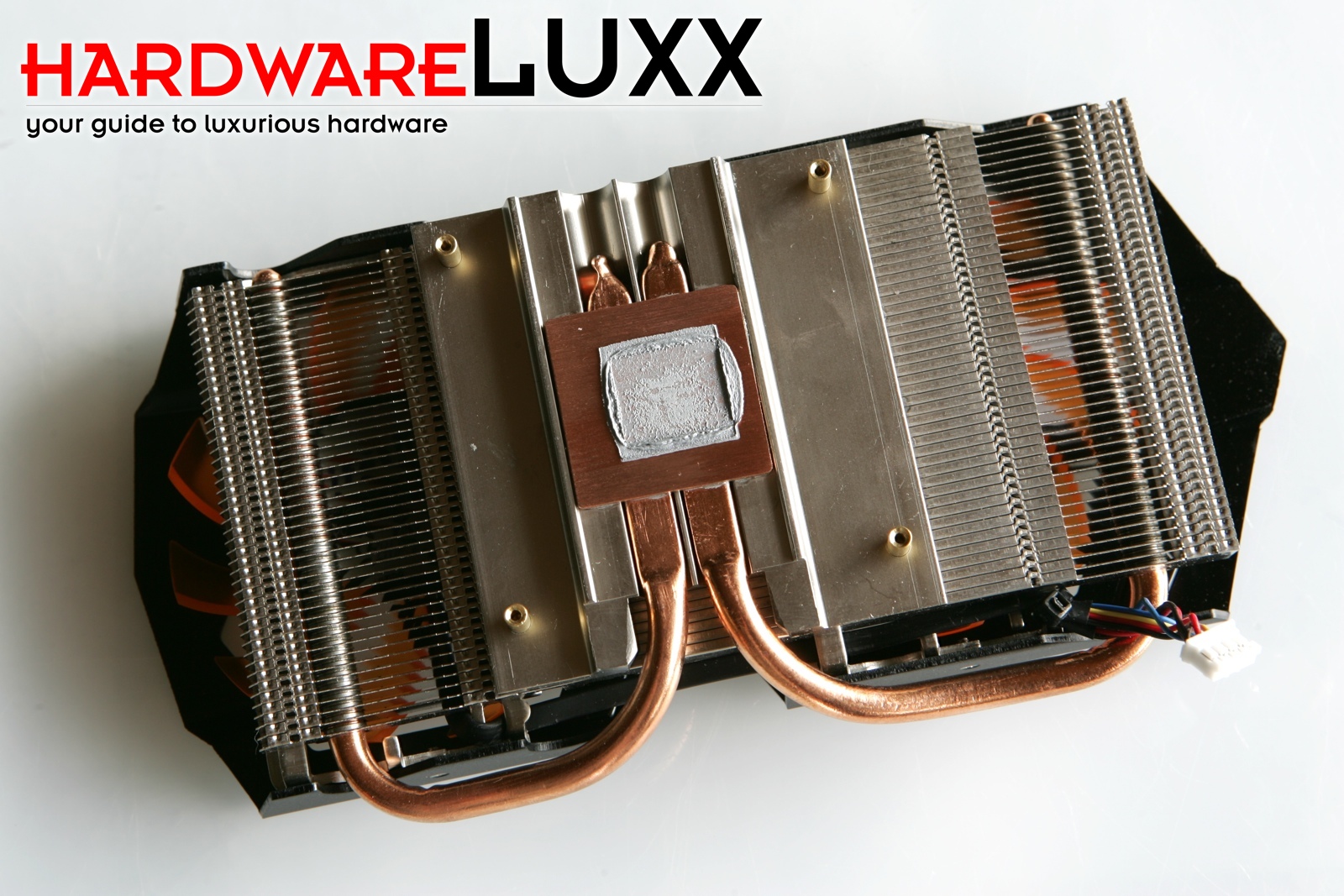

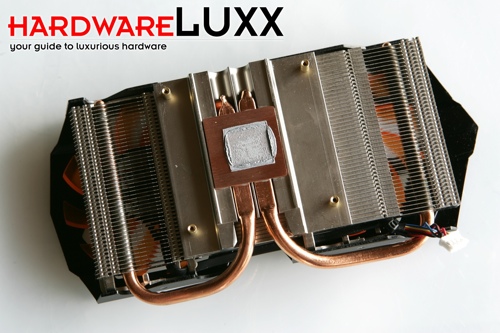

Медная пластина кулера снизу напрямую контактирует с GPU. Две тепловые трубки отводят затем тепло на радиатор.
В отличие от кулера ASUS DirectCU, тепловые трубки не входят в прямой контакт с GPU. Зато Zotac опирается на эффективное соединение базовой пластины-основания и тепловых трубок, чтобы тепло передавалось максимально быстро.
