Страница 1: Тест и обзор: PowerColor Radeon HD 7770 PCS+ Vortex II

powercolor-hd-7770-pcs-vortex2После видеокарты PowerColor Radeon HD 7870 PCS+ Vortex II (тест и обзор) партнёр AMD по производству графических ускорителей решил добавить в новую линейку и модель Radeon HD 7770. Новинка поставляется с особой системой охлаждения, которая должна справляться с тепловыделением разогнанного чипа "Cape Verde". Как обычно, вы можете изменять высоту крыльчатки вентилятора для улучшения характеристик охлаждения. Насколько сильно эта особенность сказывается на охлаждении, вы узнаете в нашей статье, как и познакомитесь с другими характеристиками PowerColor Radeon HD 7770 PCS+ Vortex II.

Линейка Vortex от PowerColor - не новая на рынке. Мы уже протестировали модель Radeon HD 7870, но некоторые старые 3D-ускорители на рынке тоже использовали данную систему охлаждения. Ключевой особенностью кулера является изменение высоты крыльчатки вентилятора. Увеличивая расстояние между крыльчаткой и алюминиевыми рёбрами радиатора, производитель обещает более высокую эффективность системы охлаждения. В доказательство своей концепции PowerColor увеличила штатные тактовые частоты. 1024 Мбайт памяти GDDR5 работают на 1250 МГц, а графический процессор - на 1150 МГц, что соответствует версии PCS+ тоже от PowerColor.

Перед тем, как мы перейдём к рассмотрению тестовой видеокарты и результатов производительности, позвольте вкратце напомнить архитектуру видеокарты Radeon HD 7770, которая базируется на GPU "Cape Verde".

Подобно всем современным моделям Radeon HD 7770 на рынке, в основе PowerColor Radeon HD 7770 PCS + Vortex II лежит GPU "Cape Verde XT", который выпускается по современному техпроцессу 28 нм на заводах TSMC и содержит 1,5 млрд. транзисторов. Как видим, количество транзисторов серьёзно уменьшилось по сравнению с топовым GPU, поэтому Radeon HD 7770 содержит только половину от потоковых процессоров Radeon HD 7970. А именно 640 потоковых процессоров, которые сгруппированы в десять вычислительных блоков CU. Каждый блок CU содержит четыре SIMD по 16 АЛУ в каждом. В общей сложности, это даёт 640 потоковых процессоров (10 x 4 x 16). Как обычно, к каждому CPU подключено четыре TMU, таким образом, у Radeon HD 7770 мы получаем 40 текстурных блоков.

Для памяти выбраны скоростные чипы GDDR5, подключенные по 128-битному интерфейсу, общий объём составляет 1024 Мбайт. Два 64-битных контроллера подключены в 3D-ускорителе к 16 конвейерам растровых операций. Вместо обычного кулера у PowerColor Radeon HD 7770 PCS+ Vortex II используется собственная модель. Тактовые частота Radeon HD 7770 составляют по умолчанию 1000/1200 МГц. PowerColor увеличила их до 1150/1250 МГц.

Спецификации приведены в следующей таблице:

PowerColor Radeon HD 7770 PCS+ Vortex II
Розничная цена Пока не объявлена
Сайт производителя www.powercolor.com
Технические спецификации
GPU Cape Verde XT
Техпроцесс 28 нм
Число транзисторов 1,5 млрд.
Тактовая частота GPU 1150 МГц
Тактовая частота памяти 1250 МГц
Тип памяти GDDR5
Объём памяти 1024 Мбайт
Ширина шины памяти 128 бит
Пропускная способность памяти 80,0 Гбайт/с
DirectX-Version 11.1
Shadereinheiten 640 (1D)
Shadertakt 1150 MHz
Textur Units 40
ROPs 16
Pixelfüllrate 18,4 Gigapixel
SLI/CrossFire CrossFire

Благодаря увеличению тактовых частот видеокарта PowerColor Radeon HD 7770 PCS+ Vortex II получила прирост пиксельной скорости заполнения до 18,4 Гпиксель/с. 1024 Мбайт памяти GDDR5, подключенные по 128-битной шине, обеспечивают пропускную способность до 80,0 Гбайт/с.

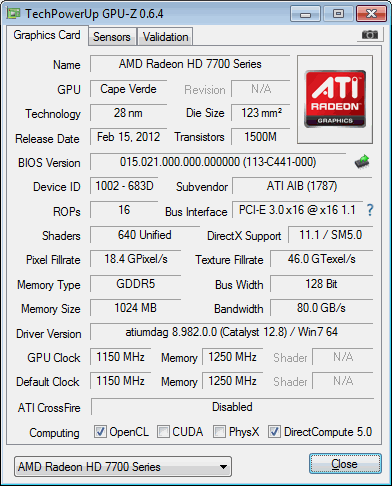

powercolor-hd7770-pcs

В предыдущих тестах PowerColor не выигрывала от кулера Vortex. Изменится ли ситуация с новой моделью Radeon HD 7770 PCS+ Vortex II, мы узнаем в нашем обзоре.
