Страница 3: NVIDIA GeForce GTX 750 Ti в эталонном дизайне
Мы начнём со скриншота GPU-Z эталонного дизайна видеокарты GeForce GTX 750 Ti.
Первой мы рассмотрим эталонную видеокарту GeForce GTX 750 Ti
Видеокарта GeForce GTX 750 Ti сразу удивляет компактными размерами и небольшим количеством компонентов. Такое впечатление, что NVIDIA специально оставила длину печатной платы такой, чтобы она доходила до конца слота PCI Express. Длина составляет 14,5 см. Для эталонной версии NVIDIA выбрала небольшой кулер с радиальным вентилятором, располагающийся как раз над GPU.

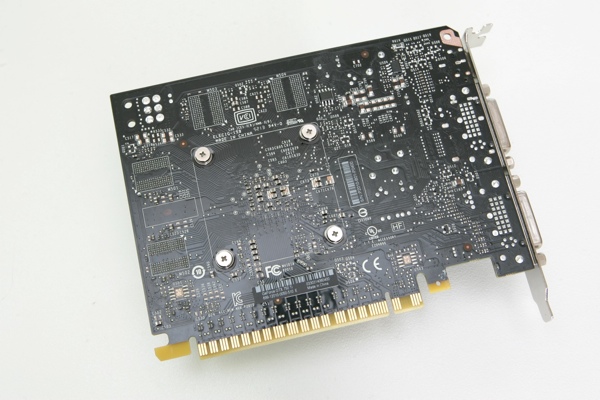

Сзади видеокарты нельзя заметить ничего примечательно, разве что несколько компонентов SMD. Все основные компоненты располагаются на лицевой стороне. Обратите внимание на четыре площадки с точками пайки, которые теоретически позволяют удвоить объём памяти.
Слева от кулера находятся компоненты подсистемы питания, а именно две фазы. Компактный вентилятор имеет диаметр 60 мм. За ним виднеется небольшой алюминиевый радиатор. С максимальным тепловыделением 60 Вт сложная система охлаждения вряд ли требуется.
Без разгона видеокарта GeForce GTX 750 Ti может работать без дополнительного питания. Необходимые 60 Вт она может получать через слот PCI Express. Но NVIDIA всё же предусмотрела место для установки дополнительного 6-контактного разъёма питания.

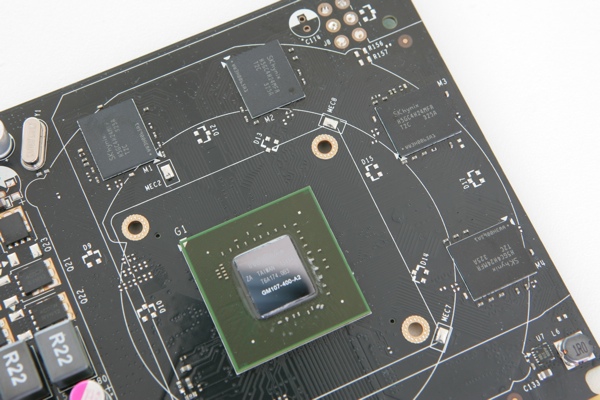

С двух сторон чип GM107 окружают четыре чипа памяти, каждый по 512 Мбайт. Они изготовлены Hynix и штатно работают на 1.350 МГц. Модельный номер чипов - H5GC4H24MFA-T2C.
Видеокарта GeForce GTX 750 Ti использует GPU с модельным номером GM107-400-A2. Пока что мы не знаем, какой модельный номер будет у GPU GeForce GTX 750. На слотовой заглушке NVIDIA установила два двухканальных выхода DVI (по одному DVI-I и DVI-D), а также один HDMI 1.4. Выход HDMI 2.0 не поддерживается, несмотря на новый GPU "Maxwell" видеокарт GeForce GTX 750 Ti и GeForce GTX 750. Опционально производители могут добавлять выход DisplayPort. Но в эталонном дизайне NVIDIA от него отказалась, вероятно, из-за одного слота, занимаемого заглушкой.
