Страница 4: MSI GeForce GTX 970 Gaming | Впечатления III

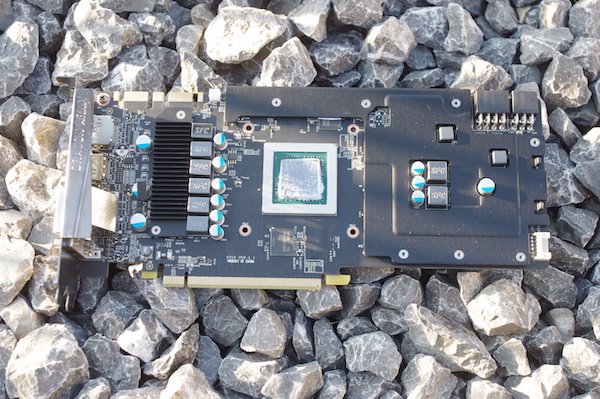

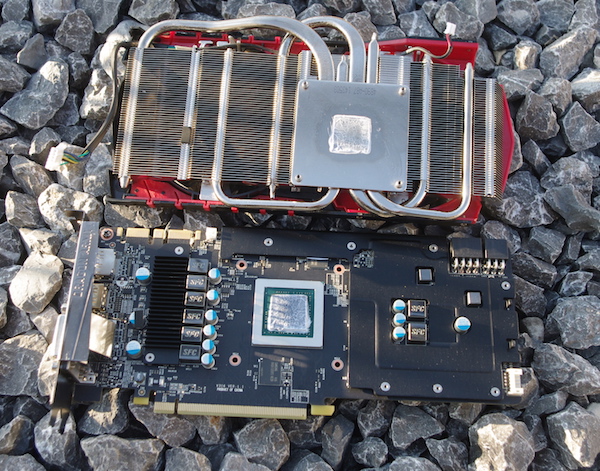

После снятия с видеокарты MSI GeForce GTX 970 Gaming кулера TwinFrozr V можно видеть слегка изменённую раскладку печатной платы.
Компоненты подсистемы питания накрыты металлической пластиной для улучшения охлаждения, которая также повышает прочность видеокарты.

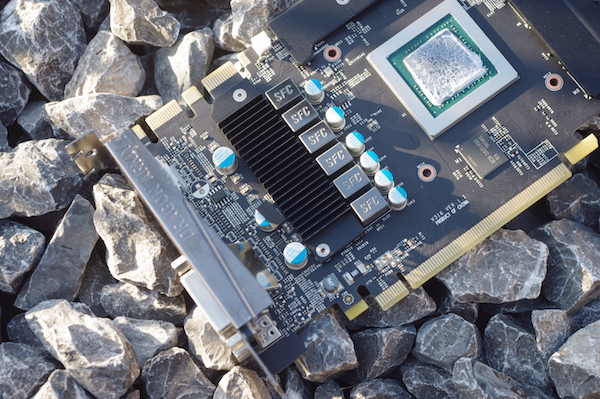

Подсистема питания состоит из восьми фаз. Шесть из них предназначены для питания GPU, оставшиеся две фазы – для чипов памяти GDDR5.

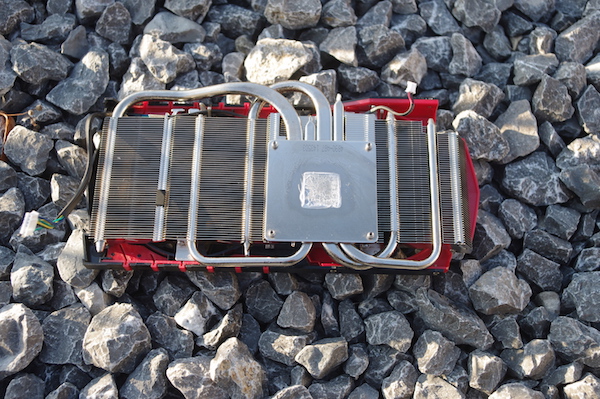

Поскольку кристалл GM204 по размеру меньше многих других графических процессоров, MSI решила оставить медную контактную пластину, передающую тепло напрямую медным тепловым трубкам. Две трубки имеют диаметр 8 мм, ещё две – 6 мм. За продувание воздуха отвечают 100-мм вентиляторы.
