Страница 1: Тест и обзор: ASRock Z87 Extreme11/ac - экстремальная материнская плата E-ATX

IMG 4 logoМы протестировали уже немало материнских плат на чипсете Intel Z87. В нашей тестовой лаборатории побывали и high-end материнские платы, нацеленные на энтузиастов. Но абсолютным чемпионом по цене среди материнских плат Intel Z87 стала ASRock Z87 Extreme11/ac, тест которой мы публикуем сегодня. Она оснащена просто роскошно, это касается и функций разгона, и дорогих интегрированных компонентов. Но и заплатить придётся ощутимо больше. Мы протестировали флагманскую модель ASRock под Socket 1150, все подробности вы узнаете в нашем обзоре.

На нынешнем форуме IDF 2013 и позже, в середине ноября, появилась информация о материнской плате ASRock Z87 Extreme11/ac. Материнские платы "Extreme 9" и "Extreme 11" традиционно возглавляли премиальное семейство ASRock. Расширение "/ac" соответствует поддержке Wi-Fi стандарта 802.11ac. В целом, Z87 Extreme11/ac можно назвать преемником материнской платой ASRock Z77 Extreme11, которую мы протестировали раньше. Конечно, новинка предназначена не для среднего пользователя и не для тех, кто хочет модель подешевле. Материнская плата ASRock Z87 Extreme11/ac, оснащенная "под завязку", нацелена на хардкорных энтузиастов и оверклокеров, для кого выставленная цена будет приемлема. Но за свою цену вы получите материнскую плату с превосходным оснащением, которой нет равных на рынке. В частности, можно отметить 22 порта SATA 6G (частично поддерживающие SAS), два интерфейса Thunderbolt второго поколения, слот mini-PCIe и два слота mSATA 6G.

Также у материнской платы ASRock присутствуют четыре слота PCIe 3.0 x16, позволяющие собрать конфигурацию multi-GPU с числом видеокарт вплоть до четырёх. Также для подключения периферии предусмотрены десять портов USB 3.0 и семь портов USB 2.0. В комплект поставки входит беспроводный модуль с поддержкой WLAN 802.11a/b/g/n/ac и Bluetooth 4.0, который устанавливается в слот mini-PCIe. Проводная LAN обеспечивается одним или двумя портами Ethernet. Технически они тоже довольно интересны, но более подробно мы поговорим о них чуть ниже.

Обзор материнской платы ASRock Z87 Extreme11/ac

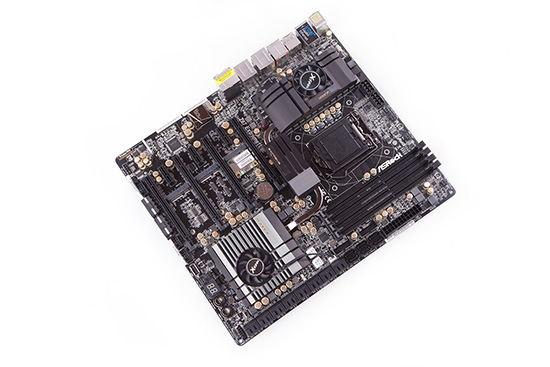

С таким количеством слотов, интерфейсов и чипов на печатной плате должно быть довольно тесно. Мы традиционно получаем материнскую плату с чёрным текстолитом, как и все high-end модели от ASRock. Все слоты и порты тоже сделаны чёрными. Радиатор чипсета PCH имеет серебристую окраску, придающую ему высококачественный вид. Габариты Z87 Extreme11/ac соответствуют формату E-ATX, поэтому перед покупкой мы рекомендуем убедиться, что материнская плата уместится в вашем корпусе.

Спецификации

Перейдём к техническим спецификациям:

Обзор спецификаций ASRock Z87 Extreme11/ac
Формат материнской платы E-ATX
Производитель и модель ASRock
Z87 Extreme11/ac
Розничная цена Узнать цену в России
422 евро в Европе (с доставкой в Россию)
Сайт производителя Официальная страница ASRock Z87 Extreme11/ac
Функции северного моста/CPU
Чипсет Intel Z87 Express Chipsatz + PEX8747 + PEX8605
Память и тип 4x DDR3 (два канала)
Оперативная память Макс. 32 Гбайт (через 8-Гбайт DIMM)
SLI / CrossFire CrossFireX (4-Way) , SLI (4-Way)
Встроенные функции
PCI Express 4x PCIe 3.0 x16, (-/-/x16/-, x8/-/x16/-, -/x8/x8/x8, x8/x8/x8/x8)
3x PCIe 2.0 x1
1x Mini-PCIe (занят)
PCI -
Контроллер Serial ATA и SAS 6x SATA 6G с поддержкой RAID 0, 1, 5, 10 через Intel Z87
16x SATA 6G/SAS 3 через LSI SAS3008 + 3X24R расширитель с поддержкой RAID 0, 1, 1E, 10
2x mSATA 6G через Intel Z87 (общий)
1x eSATA 6G через Intel Z87 (общий)
USB 12x USB 3.0 (6x на панели ввода/вывода, 6x через гребёнку (только через модуль Wi-Di, иначе 4x USB 3.0))
два через Z87 напрямую, восемь через 2x ASM1074 (концентратор)
7x USB 2.0 через Z87 (2x на панели ввода/вывода, 4x через гребёнку, 1x Type A на плате)
Видеовыходы 1x HDMI 1.4a, 1x DisplayPort 1.2, 2x Mini-DisplayPort (через Thunderbolt)
WLAN / Bluetooth WLAN 802.11a/b/g/n/ac, Bluetooth 4.0
Thunderbolt 2x Thunderbolt 2.0 über Intel DSL5520
LAN 1x Intel I217-V Gigabit LAN
1x Intel I211-AT Gigabit LAN
Аудио 8-канальный Realtek ALC1150 + 2x TI NE5532 аудио кодек

Упаковка не отличается от других материнских плат Z87 Extreme, мы получаем знакомые чёрные и серебристые оттенки. Справа по центру можно видеть логотип A-Style от ASRock. Чуть выше приведено название модели ASRock Z87 Extreme11/ac, а в нижней части лицевой панели также указаны и некоторые характеристики. На самой коробке можно видеть надпись "New Version". На печатной плате присутствует та же надпись, она указывает на степпинг C2 чипсета PCH.

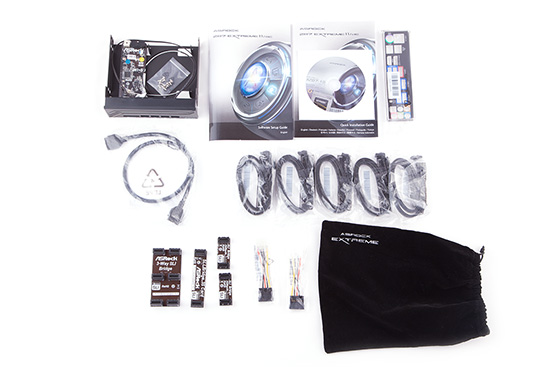

Аксессуары в комплекте поставки

В комплект поставки входят следующие аксессуары:

  • Заглушка ввода/вывода
  • Руководство материнской платы, DVD с программным обеспечением и драйвером
  • Руководство по установке программного обеспечения
  • Модуль ASRock Wi-Di с 4x USB 3.0 и слотом SD 3.0
  • Внутренний кабель подключения USB 3.0
  • Десять кабелей SATA
  • Мостик 3-Way SLI
  • Мостик 3S-SLI
  • Два мостика 2-way SLI
  • Два переходника питания с 4-конт. Molex на SATA

Комплект аксессуаров довольно широкий. Вы получите десять кабелей SATA, модуль ASRock Wi-Di, три мостика SLI и два переходника c 4-конт. Molex на SATA. Также в комплект поставки входит чёрный тканевый мешочек. Модуль ASRock Wi-Di содержит четыре порта USB 3.0 и слот SD 3.0. Также в нём присутствуют антенны модулей WLAN и Bluetooth.

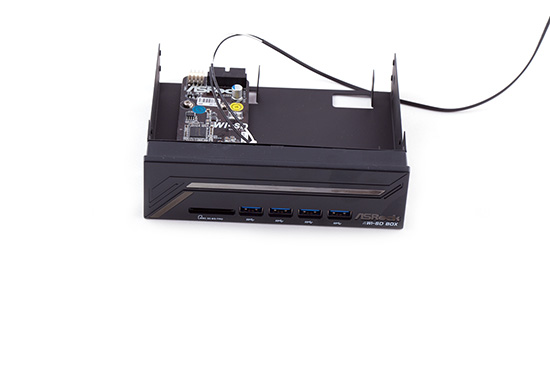

ASRock вложила в комплект поставки модуль Wi-Di

В модуле для 5,25" отсека доступны четыре порта USB 3.0 и слот SD 3.0. В переднюю панель также интегрированы антенны WLAN и Bluetooth. На фотографии можно заметить небольшую печатную плату, на неё установлен концентратор USB3.0 ASM1074. Внутри корпуса кабель USB 3.0 обеспечивает подключение упомянутых четырёх портов. При подключении данного модуля пользователь получает двенадцать портов USB 3.0 на материнской плате Z87 Extreme11/ac. Иначе портов "только" десять.
