Страница 2: be quiet! Power Zone 650W | Технологии и производительность

Блоки питания Power Zone доступны в четырёх уровнях производительности 650 - 1000 Вт. Внешне все четыре модели не отличаются, все они относятся к "новому" интересному дизайну. Пластиковые рёбра на внутренних и внешних поверхностях Power Zone похожи на семейство Dark Power Pro от be quiet!.

beq04s

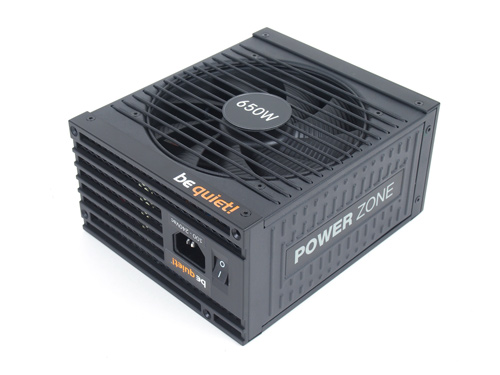

Блок питания be quiet! Power Zone 650W выглядит весьма интересно

Но чтобы отличаться от предыдущего семейства рёбра на верхней вентиляционной решётке были повернуты на 90 градусов. Накладка с пластиковыми рёбрами на наружной стороне БП имеет функциональный аспект: кнопка питания немного углублена, так что случайно её нажать проблематично. С другой стороны, пластиковые рёбра частично закрывают вытяжное вентиляционное отверстие, но be quiet! это наверняка учла.

beq05s

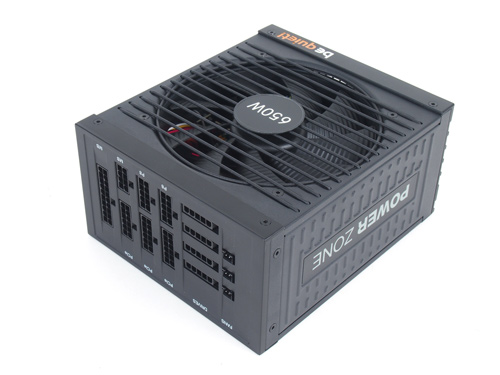

Блок питания be quiet! Power Zone 650W без кабелей

На внутренней панели be quiet! предлагает набор разъёмов для подключения модульных кабелей. С самого появления модульного подключения кабелей не прекращаются споры об их целесообразности, но у моделей среднего уровня данная функция пока встречалась редко.

beq07s

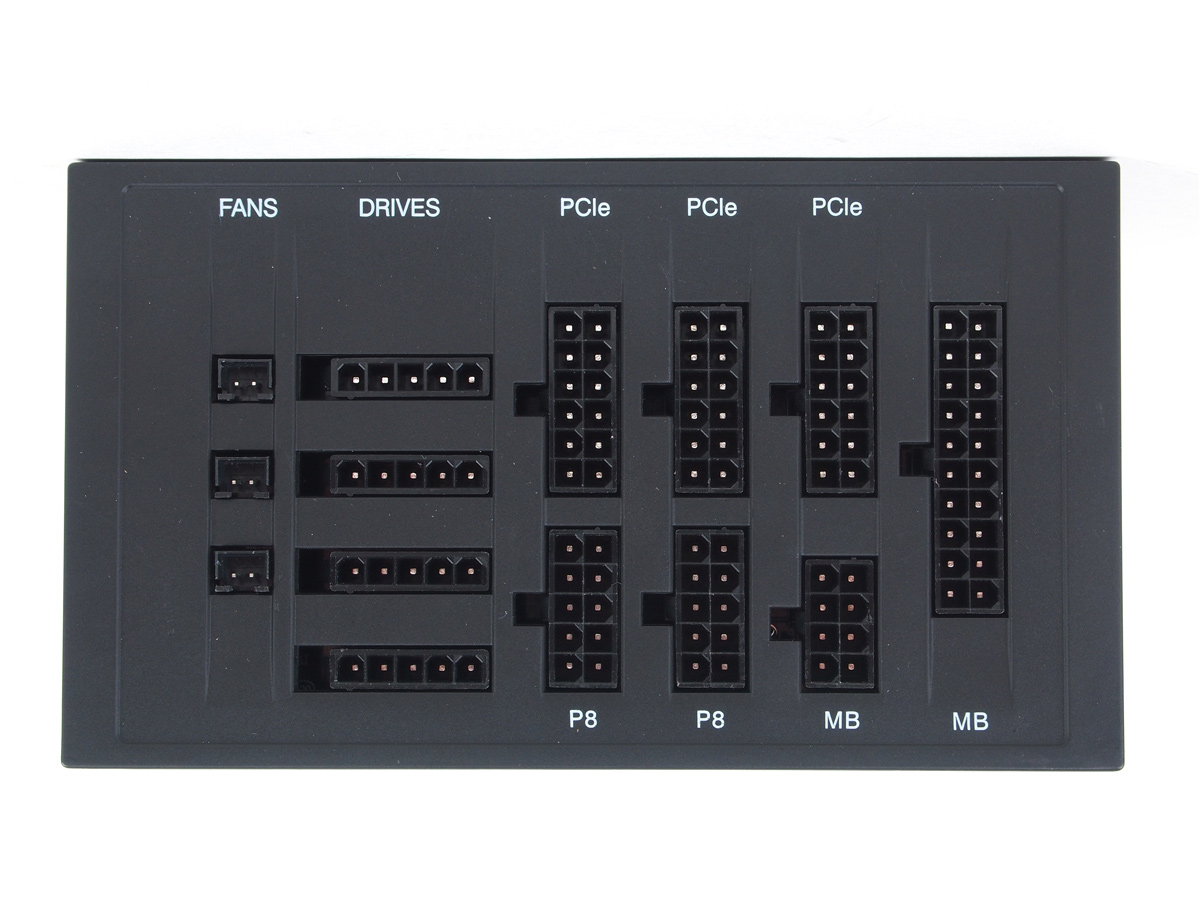

Все разъёмы блока питания be quiet! Power Zone 650W подписаны

По реализации модульного подключения кабелей be quiet! решила не экспериментировать, такую же систему используют 95% модульных решений на рынке. На практике раскладка be quiet! работала хорошо, хотя отключать кабели поодиночке было проблематично из-за тесноты. Особой функцией можно назвать маленькие 2-контактные разъёмы для подключения трёх вентиляторов корпуса, управление которыми будет осуществляться со стороны блока питания.

beq08s

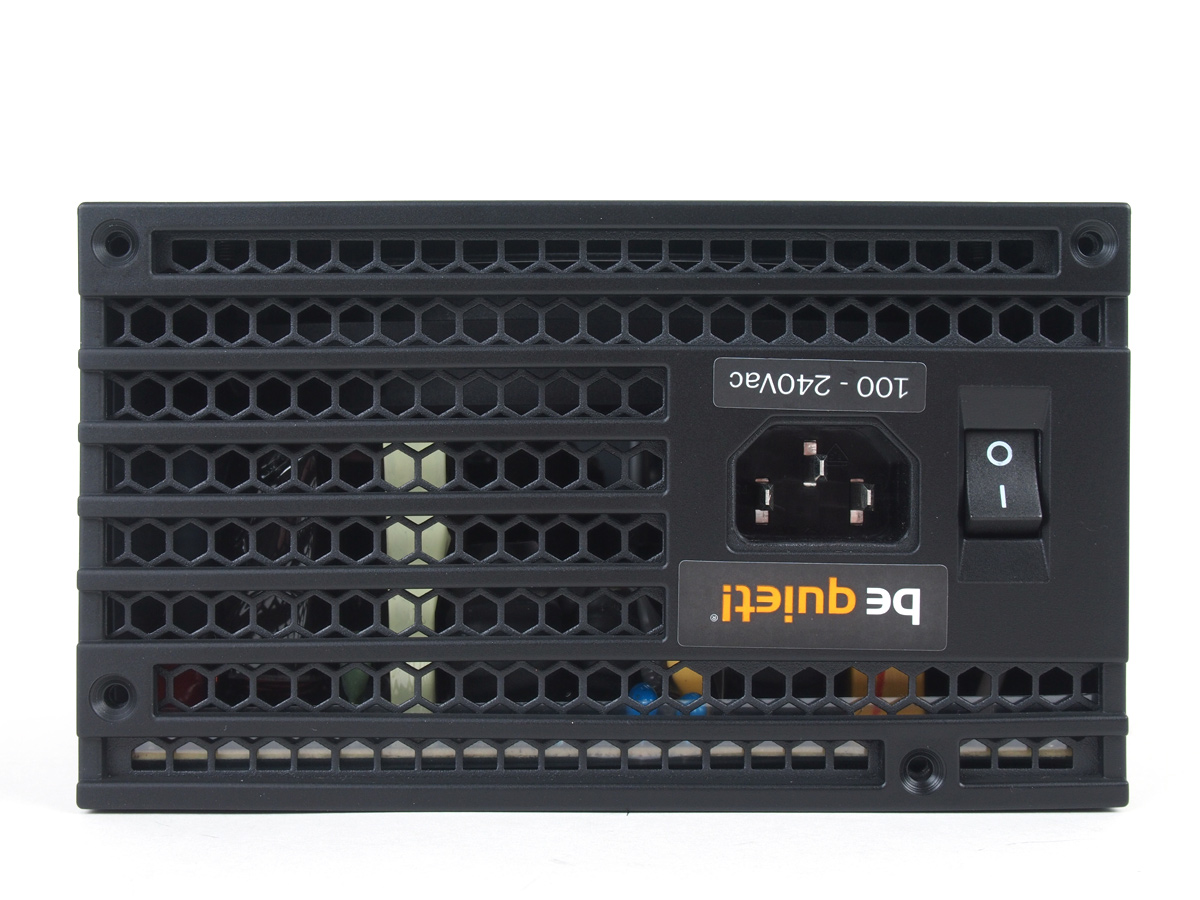

Наружная панель be quiet! Power Zone 650W

Среди функций be quiet! Power Zone 650W можно отметить "Cool Off". Контроллер вентиляторов продолжает вращение внутреннего вентилятора блока питания и подключенных вентиляторов корпуса в течение трёх минут после выключения системы.

Внешний вид и оснащение - это хорошо, но критически важным для блока питания является его производительность. Её мы детально рассмотрим чуть ниже в наших тестах, а пока что позвольте поговорить о реализованных технологиях. Таблица спецификаций Power Zone 650W обещает немало. На вторичные напряжения обеспечивается мощность 140 Вт с нагрузкой 25 А на каждую линию, так что мощности Power Zone более чем достаточно по современным меркам. По линии 12 В обеспечивается нагрузка до 54 А, что даёт мощность до 648 Вт - почти вся номинальная мощность блока питания обеспечивается по линии 12 В. Как можно видеть, Power Zone разработан как блок питания с одной линией, то есть линия 12 В не разделяется на несколько вторичных линий. По любому из разъёмов питания можно теоретически использовать всю доступную мощность 12 В.

beq10s

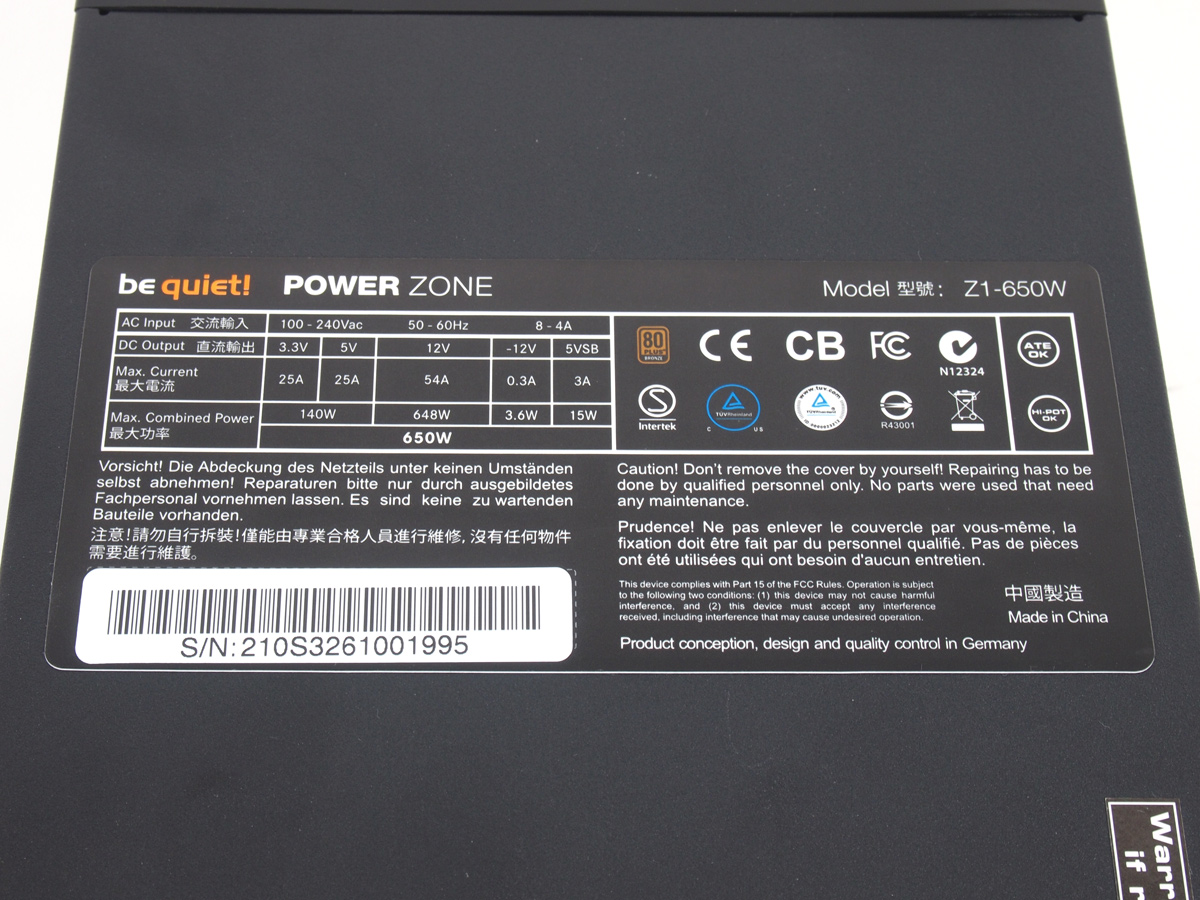

Таблица производительности Power Zone 650W

Конечно, для хорошего блока питания важна не только чистая производительность, но и стабильные выходные напряжения, а также схемы защиты. be quiet! для моделей Power Zone указала наличие защит UVP (чрезмерно низкое напряжение), OVP (чрезмерно высокое напряжение), SCP (короткое замыкание), OCP (чрезмерно высокий ток) и OPP (перегрузка по мощности). Также be quiet! реализовала защиту от перегрева (OTP), разъёмы для подключения вентиляторов защищены OCP / SCP. За схемы защиты у блока питания be quiet! отвечает отдельная дочерняя плата.

Наличие защиты по току OCP мы смогли проверить на всех трёх линиях напряжения. На вторичных линиях отключение происходило при увеличении тока до 35-40 А. По линии 12 В защита включалась при превышении 58 А. Так что порог отключения блока питания довольно близок к номинальной мощности. Это вселит некоторую уверенность среди тех пользователей, кто с опаской относится к блокам питания с одной линией.

beq18s

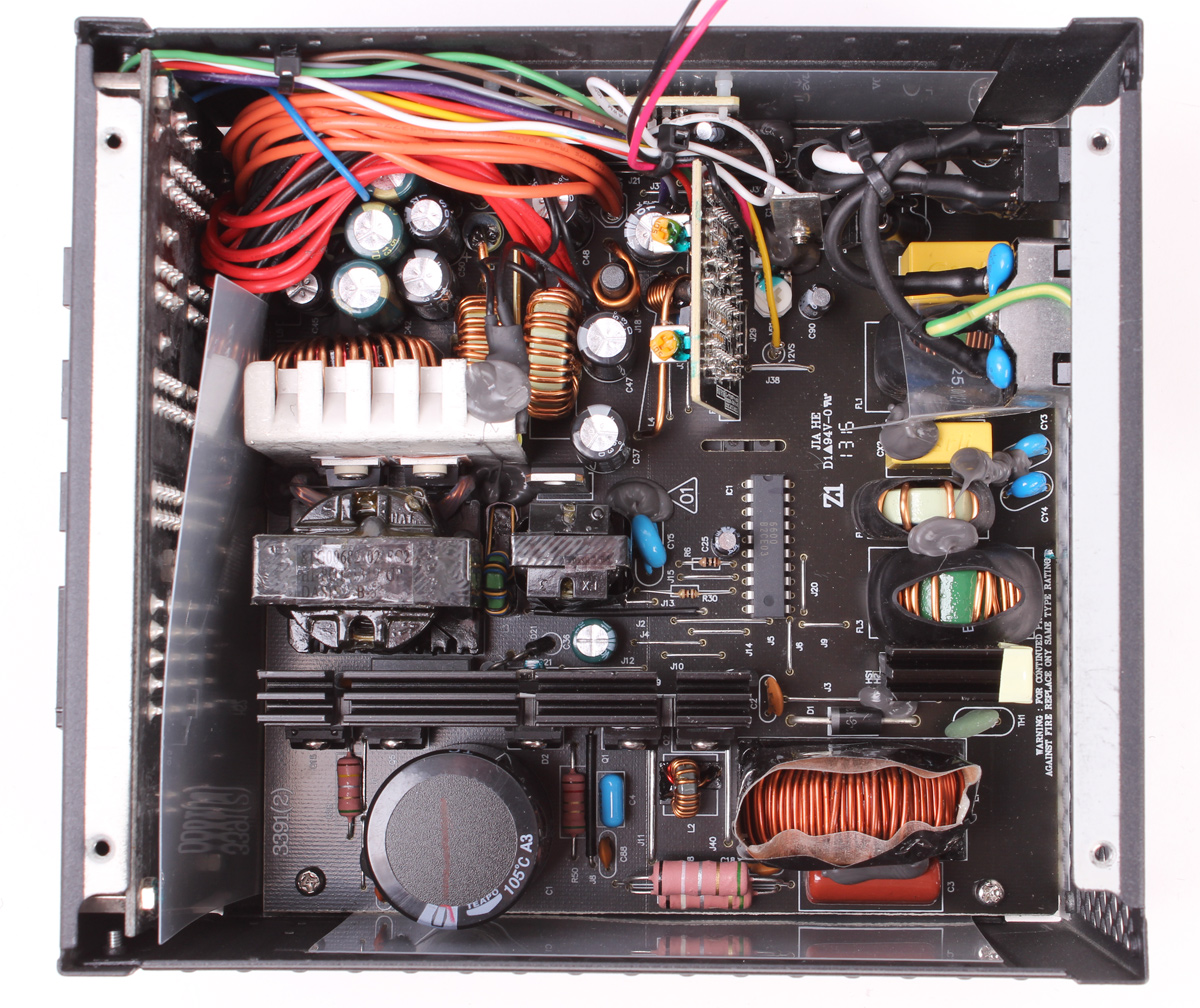

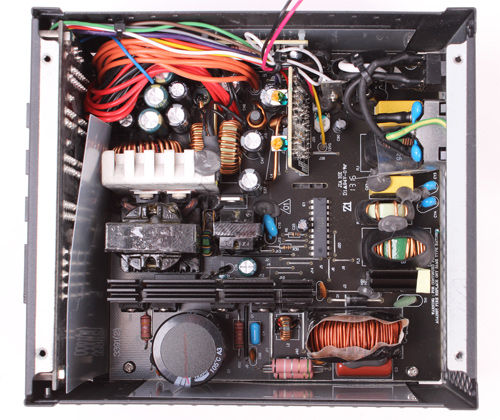

Интерьер Power Zone 650W

be quiet! подчеркивает, что контроль качества всех моделей Power Zone выполняется в Германии. В качестве контрактного производителя вновь фигурирует FSP Fortron/Source, в блоках питания используется платформа с топологией "Active Clamp", знакомая нам по собственной линейке FSP Aurum, но здесь реализована другая версия. Топология опирается на технологии Synchronous Rectification и DC-DC для вторичных напряжений, что можно назвать вполне современным подходом, можно ожидать высокой эффективности и стабильности напряжений.

be quiet! использовала компоненты проверенных тайваньских поставщиков, выбирая модели с завяленной работой до 105 °C. Основной конденсатор изготовлен Teapo, с напряжением до 420 В и ёмкостью 330 мкФ. Вторичные цепи используют твердотельные конденсаторы, фильтрующие выходные напряжения на плате с разъёмами. Также be quiet! использовала электролитические конденсаторы Teapo. Выбранные компоненты позволили be quiet! заявить работу блока питания с номинальной мощностью до температуры окружающей среды 50 °C.
