Тест и обзор: Corsair Carbide Series Air 540 - кубик E-ATX с оптимальным охлаждением - Тестовая система, вентиляция и тесты

Страница 6: Тестовая система, вентиляция и тесты

Конечно, корпус должен быть не только функциональным и простым в сборке. Он также должен обеспечивать эффективное охлаждение.

Тестовая конфигурация:

Для тестов корпуса мы использовали следующую тестовую систему:

Измерения температуры:

Для измерения максимальной температуры процессора мы использовали бесплатную тестовую утилиту Prime95, которая нагружала систему 30 минут. Мы выбирали нагрузку Small FFT, которая обеспечивает максимальное тепловыделение, после чего фиксировали максимальную температуру ядра с помощью системной утилиты Lavalys Everest. Мы сложили температуры для отдельных ядер, после чего поделили их на количество ядер. Одновременно мы нагружали видеокарту требовательным тестом Unigine Heaven Benchmark 4.0 с поддержкой DirectX 11.0.

Режим оценки температур в режиме бездействия (холостая работа системы) уже не так интересен, поскольку производители процессоров и видеокарт давно реализовали очень хорошие механизмы энергосбережения. Например, ядра процессора снижают рабочее напряжение и частоту в случае бездействия. Поэтому и тепловыделение компонентов значительно снижается.

Наши измерения показаны на следующей диаграмме:

Температура под нагрузкой, градусы Цельсия, меньше - лучше

Оценка температур:

Конечно, сразу же возникает вопрос: сможет ли необычная структура корпуса Corsair обеспечить ему более эффективное охлаждение, то есть меньшие температуры? Мы сравнили корпус Carbide Series Air 540 с некоторыми другими моделями, в частности собственного производства Corsair. Видеокарта в корпусе Obsidian Series 350D (тест и обзор) нагревается чуть сильнее, чем у новинки Carbide, зато процессор охлаждается лучше. Два корпуса можно сравнивать друг с другом по причине схожей концепции охлаждения. У Obsidian Series 350D используется формат Micro-ATX, при этом вентиляторы корпуса располагаются вплотную к компонентам. Причём в этой модели Corsair воздушный поток от фронтального вентилятора тоже не перекрывается, так как за ним нет стойки для жёстких дисков. По сравнению с двумя обычными средними башнями от Fractal Design и Enermax, корпус Carbide Series Air 540 показывает себя заметно лучше.

В целом, мы получаем высокую производительность охлаждения корпуса в штатной конфигурации вентиляторов, но какой-либо революции ожидать не приходится.

Оценка уровня шума:

Для измерения уровня шума мы использовали шумометр Voltcraft SL-400, который располагали на расстоянии 20 см спереди от корпуса.

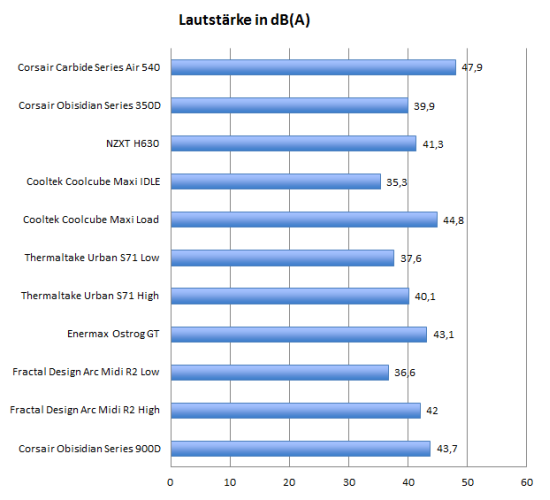

Уровень шума, дБ(А), меньше - лучше

Corsair обеспечила не только эффективное охлаждение, но и выставила довольно высокую скорость вращения вентиляторов. Только так можно объяснить высокий уровень шума, который мы получили. Чтобы приглушить вентиляторы, их скорость вращения следует снизить. С учётом такого уровня шума вдвойне обидно, что Corsair не интегрировала контроллера вентиляторов.

Другие измерения в обзоре:

Мы измерили максимальную высоту кулера процессора и максимальную длину видеокарты с помощью рулетки, а также расстояние между лотком для материнской платы и боковой панелью. Для измерения толщины стенок мы воспользовались микрометром. Мы также принимали во внимание данные, опубликованные производителем. Конечно, при этом мы допустили определённые погрешности измерения. По этой причине мы рекомендуем рассматривать приведенные ниже значения только для сравнительной оценки, и не принимать их как истину в последней инстанции.

Высота кулера процессора:

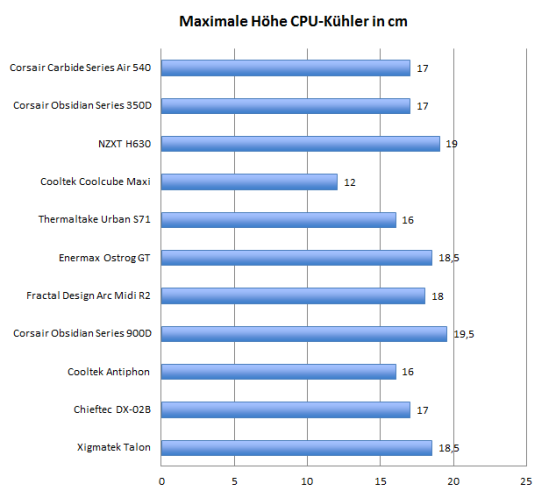

Максимальная высота кулера CPU, см.

В корпус Carbide Series Air 540, как и в Obsidian Series 350D, можно устанавливать кулер высотой до 17 см. Впрочем, для некоторых очень высоких кулеров-башен места будет маловато.

Длина видеокарты:

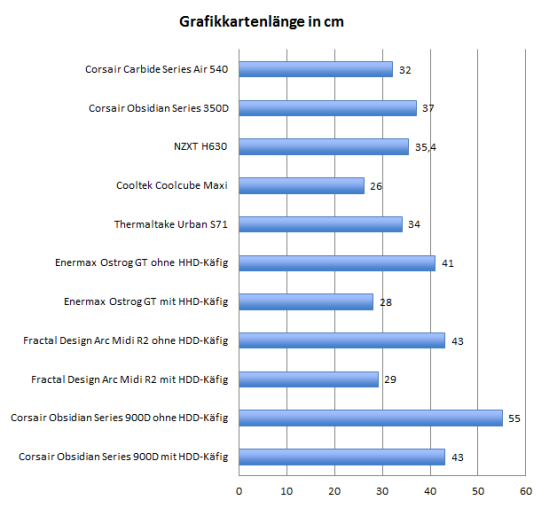

Максимальная длина видеокарты, см.

Максимальная длина видеокарты не рекордная, но достаточная для всех современных high-end моделей - 32 см.

Пространство за лотком для материнской платы:

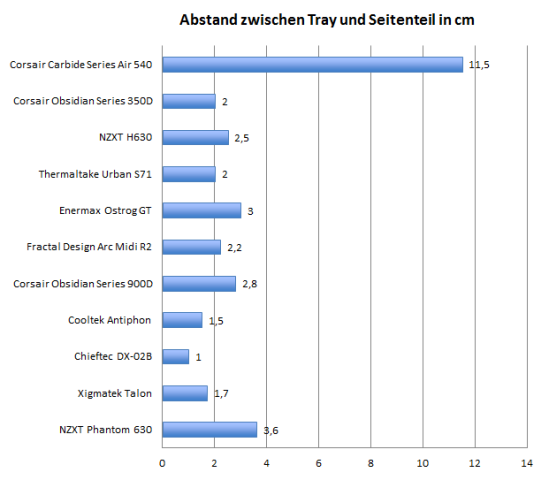

Пространство за лотком для материнской платы, см.

Конечно, в данном случае мы получили рекордное значение 11,5 см, но оно связано с конструкцией корпуса. Вы сможете комфортно проложить любые кабели.

Толщина материалов:

Толщина панелей корпуса, мм.

Толщина стенок 0,6 мм идентична корпусу Obsidian Series 350D. Конечно, благодаря балкам и накладкам производитель обеспечивает хорошую прочность корпуса, но дополнительная толщина материалов здесь явно не помешала бы.
