Страница 4: BitFenix Phenom Micro-ATX - внешний вид

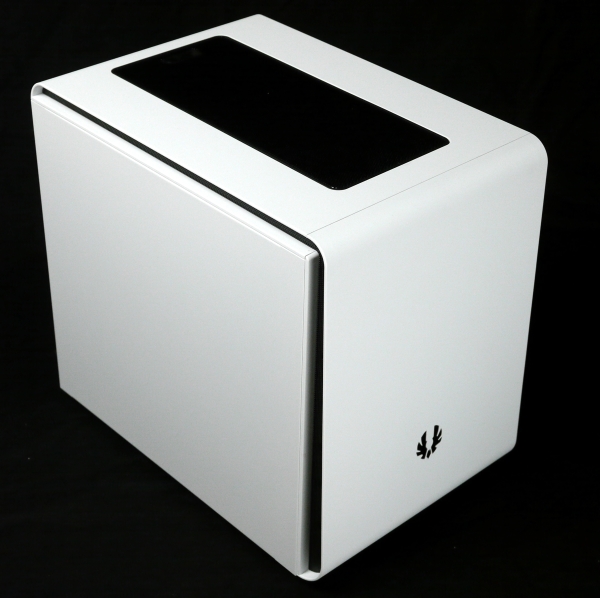

Корпус BitFenix Phenom Micro-ATX может вмещать не только материнские платы mini-ITX, но и более крупные модели форм-фактора micro-ATX, хотя габариты 250 x 330 x 374 мм (Ш x В x Г) идентичны модели Mini-ITX. Мы получили тестовый образец в белой расцветке "Arctic White". Но также вы можете приобрести вариант корпуса в расцветке "Midnight Black", как рассмотренный выше Phenom Mini-ITX.
Передняя панель, крышка и две боковые панели корпуса Phenom Micro-ATX очень похожи на Phenom Mini-ITX. Оптического привода здесь тоже нет.

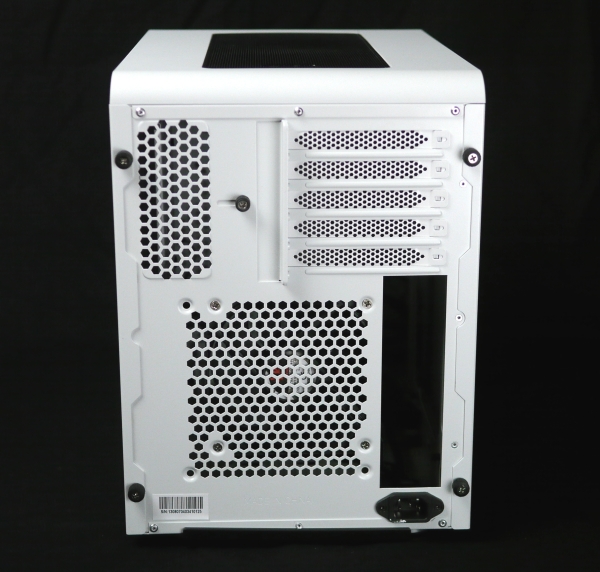

Но сзади сразу же заметна разница между двумя вроде бы одинаковыми моделями. Компоненты внутри корпуса расположены совсем иначе. Материнская плата уже не лежит горизонтально, а смонтирована вертикально, причём "вверх ногами". Карты расширения располагаются под крышкой, а 120-мм задний вентилятор сдвинут вниз. Крепление всех карт расширения выполняется с помощью планки, которая прикручивается винтом. На первый взгляд такое решение кажется практичным, но на практике оно несколько раздражает: когда её ослабляешь, то все карты расширения перестают удерживаться и падают внутрь корпуса. Как можно видеть, блок питания крепится не сзади, он располагается в другом участке корпуса. Но внизу предусмотрено гнездо питания от сети.

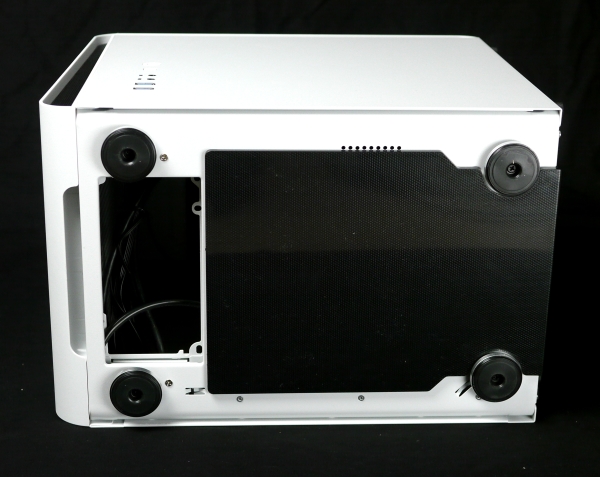

Расположение блока питания можно найти, если посмотреть вниз корпуса. Блок питания монтируется вертикально. Он забирает воздух спереди и выбрасывает его вниз. Чтобы нагретый воздух блока питания не возвращался внутрь корпуса, BitFenix закрыла дно корпуса за блоком питания магнитной накладкой "Magnetic Heat Shield".

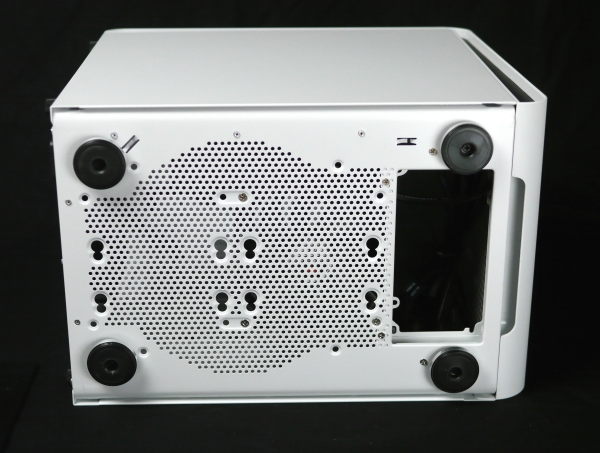

Впрочем, использование этой накладки сомнительно, так как второй предустановленный 120-мм вентилятор корпуса Phenom Micro-ATX находится не спереди, а смонтирован на дно корпуса. Накладка "Magnetic Heat Shield" его как раз закрывает снизу. Так что если вы будете использовать вентилятор, то накладку нужно будет снять. Нижний вентилятор и вентилятор блока питания выдувают воздух вниз за пределы корпуса. Вместе с тем противопылевой фильтр здесь не помешал бы - на случай, если вы захотите изменить направление воздушного потока.
