Страница 3: AMD Radeon HD 7950 - Впечатления (2)
Ниже представлены обе видеокарты без кулера.

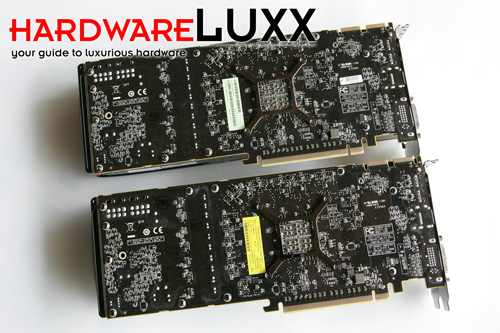

Прямое сравнение печатных плат Radeon HD 7970 и 7950 явно указывает на одинаковый дизайн системы питания - но одна фаза в нашем случае выключена. Среди других компонентов отличий мы не обнаружили.

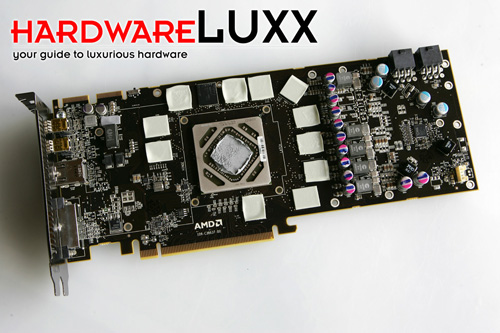

Поэтому неудивительно и близкое сходство видеокарт с лицевой стороны.

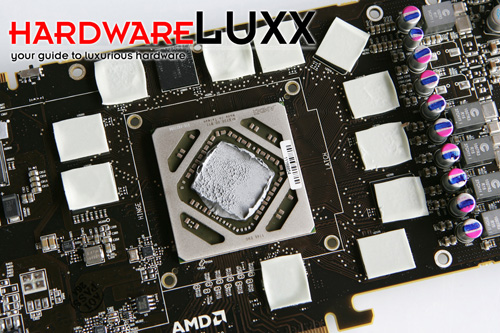

GPU "Tahiti" защищен ракой, которая призвана устранять неравномерное давление на чип со стороны кулера. На самом GPU нет никаких маркировок. 12 чипов памяти по 256 Мбайт аккуратно распределены вокруг GPU. Память GDDR5 здесь та же самая, что и у видеокарты Radeon HD 7970, производства Hynix.

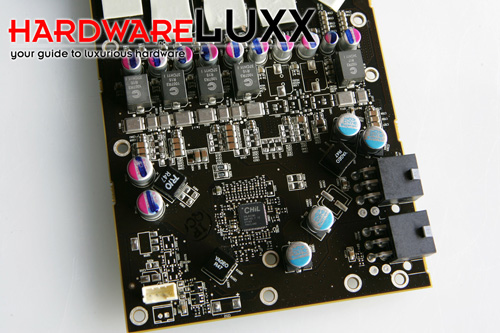

На фотографии показана 5-фазная система питания видеокарты. Из-за меньшей мощности AMD решила использовать 4+1 фазы у Radeon HD 7950 вместо 5+1 фаз у Radeon HD 7970; дополнительная фаза "+1" в каждом случае используется для питания VRAM, а основная часть фаз - для питания GPU. Для отслеживания напряжений на плату установлен чип Chil. На видеокарте можно заметить контактные точки для внешних измерений напряжения.
На самом GPU нет никакой маркировки (даже после удаления термопасты), но на рамке, по крайней мере, есть несколько букв и цифр. По ним нельзя сказать ничего осмысленного, хотя они наверняка будут полезны оверклокерам, которые всегда интересуются номером партии.

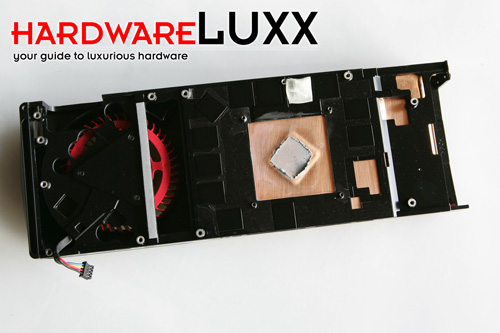

С обратной стороны эталонного кулера мы тоже не наблюдаем отличий между Radeon HD 7950 и 7970. В массивном медном блоке используется испарительная камера шестого поколения.

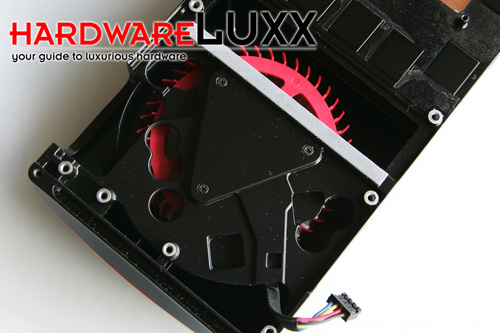

Радиальный вентилятор продувает большую часть воздуха в направлении к задней слотовой решётке. Но AMD оставила немного отверстий для охлаждения компонентов с задней части печатной платы.

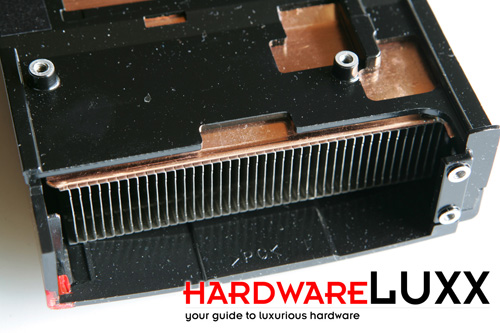

Массивный медный блок передаёт тепло на алюминиевые рёбра, изготовленные из алюминия, через которые вентилятор продувает воздух.
