Страница 2: ASUS GeForce GTX 770 DirectCU II OC (GTX770-DC2OC-2GD5)
Мы начнём рассмотрение видеокарт в алфавитном порядке - с модели ASUS GeForce GTX 770 DirectCU II OC. Перед нами топовая модель ASUS с альтернативной системой охлаждения и заводским разгоном.
Скриншот GPU-Z подтверждает известные спецификации.
Тестовый образец в деталях
NVIDIA определила базовую частоту на уровне 1046 МГц, но ASUS увеличила её до 1059 МГц. Прирост небольшой (всего 1,2 процента), в наших тестах участвуют видеокарты и с более высоким уровнем заводского разгона, но ASUS всё же выделилась по сравнению с эталонной моделью. Минимальная частота Boost была увеличена с 1085 до 1111 МГц, что соответствует разгону 2,3 процента. 2 Гбайт памяти работают на штатной частоте 1753 МГц. На практике в большинстве тестов GPU работает на тактовой частоте 1176 МГц. Так что GPU видеокарты ASUS GeForce GTX 770 DirectCU II OC разгоняется на 5,8 процентов по сравнению с собственными спецификациями.
| ASUS GeForce GTX 770 DirectCU II OC в деталях | ||
|---|---|---|
| Тактовые частоты (2D/3D) | Чип | 324 МГц/ 1059 МГц |
| Память | 162 МГц/ 1753 МГц | |
| Turbo | 1111 МГц | |
| Характеристики памяти | Объём | 2048 Мбайт |
| Производитель, тип | Samsung, GDDR5 | |
| Ширина шины памяти | 256 бит | |
| Раскладка видеокарты | Длина (со слотовой заглушкой) | 26,5 см |
| Длина (с кулером) | 26,5 см | |
| Высота (с кулером) | 13,0 см | |
| Толщина (с кулером) | 4,0 см (два слота) | |
| Дополнительное питание | 1x 8-конт. 1x 6-конт. |
|
| Подсистема питания | 8+2 фазы | |
| Кулер | Размер | Два слота |
| Материал кулера | 3 никелированные медные тепловые трубки Никелированные алюминиевые рёбра |
|
| Вентилятор | 2x 75-мм осевых | |
| Интерфейсы | 2x DL-DVI 1x DisplayPort 1x HDMI |
|
| Комплект поставки | Руководство пользователя CD с драйверами 2x переходника питания PCI Express 1x переходник DVI-VGA Мостик SLI |
|
Перед тем, как мы перейдём к визуальному рассмотрению видеокарты, позвольте обратить внимание на отличительные особенности. Как и многие другие производители, ASUS указывает на использование высококачественных компонентов для подсистемы питания. В данном случае подсистема питания была усилена по сравнению с эталонной видеокартой NVIDIA. Вместо пяти фаз с управлением аналоговым контроллером, у ASUS GeForce GTX 770 DirectCU II OC для питания GPU используется восемь фаз под управлением цифрового контроллера. Для памяти подсистема питания была тоже усилена с одной до двух фаз.
Конечно, все эти меры, как утверждает ASUS, обеспечивают более длительный срок эксплуатации, более высокую производительность и эффективность охлаждения. Посмотрим, какие результаты видеокарта покажет в наших тестах.

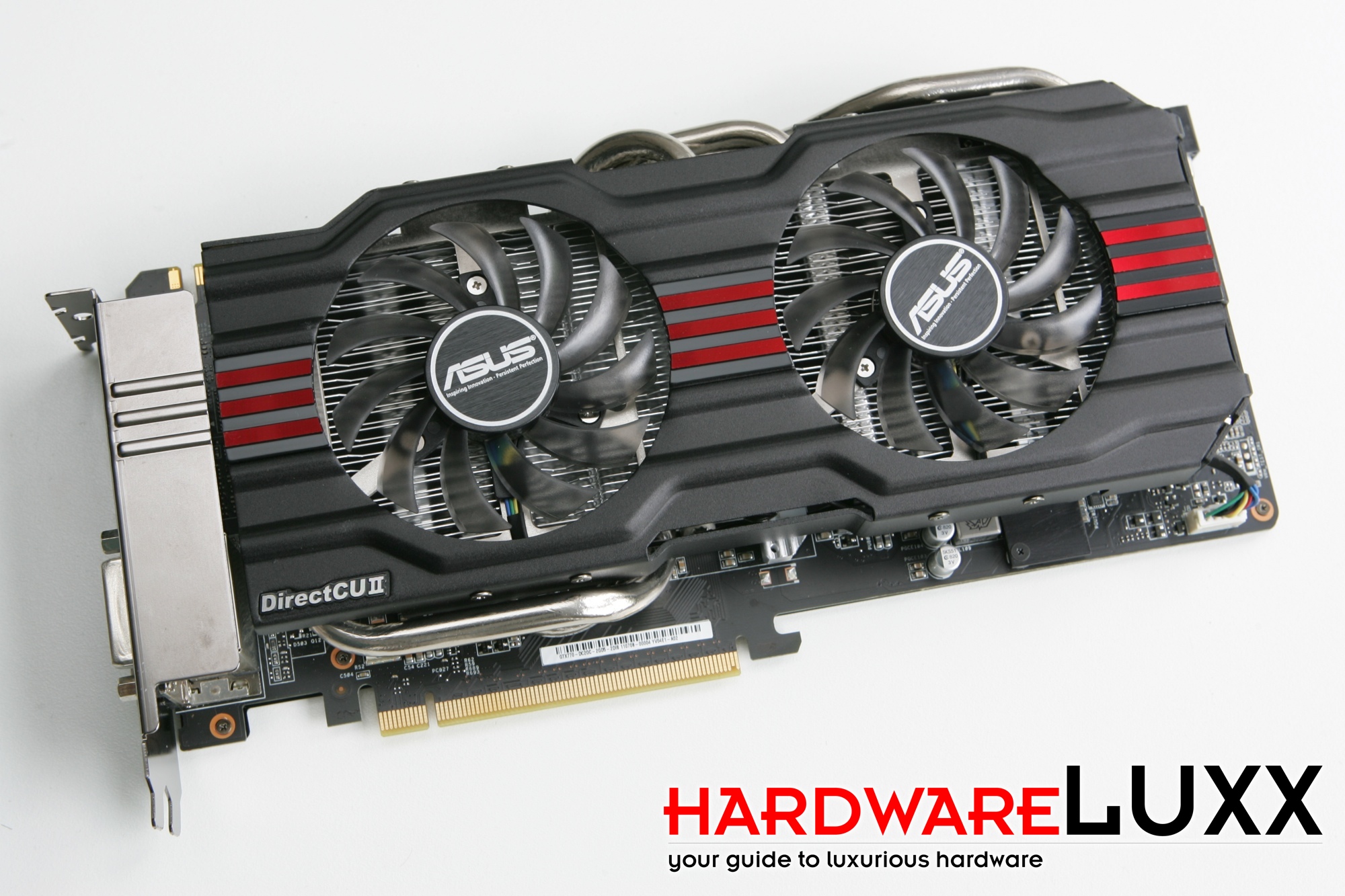

Система охлаждения DirectCU II хорошо известна нашим читателям, хотя в некоторых версиях она дополнительно сопровождается металлической пластиной, закрывающей печатную плату. В случае ASUS GeForce GTX 770 DirectCU II OC длина видеокарты составляет стандартные 26,5 см. На фотографии выше можно видеть, что некоторые тепловые трубки сверху выходят за пределы печатной платы. Но по длине кулер на этот раз вписывается в габариты платы.

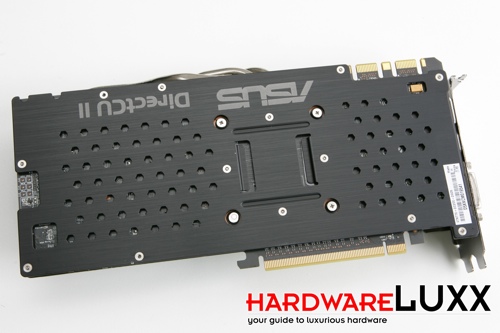

Сзади печатной платы нет ничего примечательного, Asus использовала металлическую пластину. Отверстия в пластине обеспечивают дополнительную вентиляцию. Также ASUS добавила специальные вырезы, к которым мы чуть позднее вернёмся.

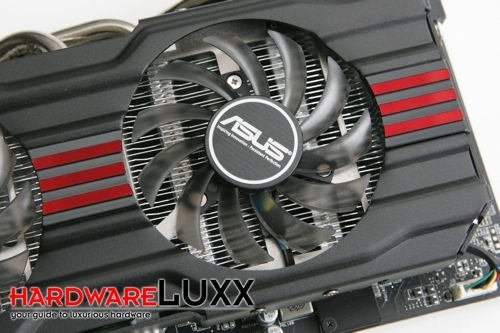

Два осевых вентилятора диаметром 75 мм обеспечивают достаточный приток свежего воздуха. За лопастями вентиляторов можно видеть никелированные рёбра радиатора. Тепло от GPU забирается тремя тепловыми трубками, после чего передаётся на радиатор.

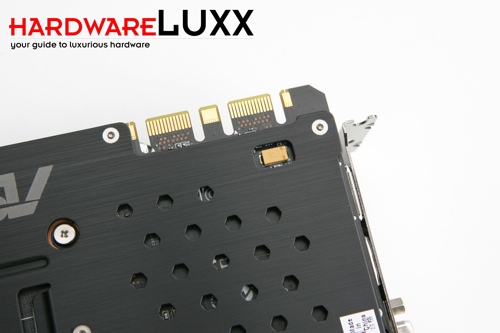

С помощью двух разъёмов SLI можно объединять в единую конфигурацию две, три или даже четыре видеокарты. Высота видеокарты с кулером составляет 4 см, так что подобные конфигурации возможны на многих материнских платах - лишь бы слотов PCI Express было достаточно.
Теперь перейдём к вырезам на задней пластине видеокарты. Слева можно заметить точки для прямого измерения напряжений. Вы можете инструментально считать напряжения GPU, памяти и PLL. Также для трёх этих напряжений можно разблокировать защиту "OverVoltage", замкнув соответствующие контакты.
Подключение к материнской плате можно реализовать через кабель "VGA Hotwire". Для этой цели предусмотрены точки пайки справа.

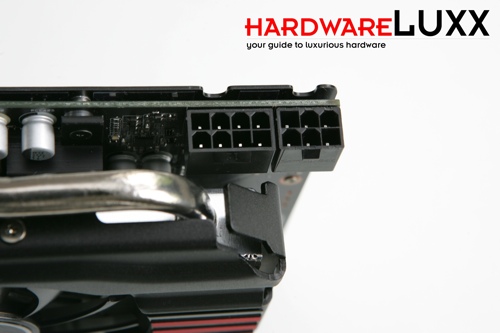

Как и в случае эталонной видеокарты GeForce GTX 770, ASUS добавила 6- и 8-контактные разъёмы дополнительного питания. Они позволяют вместе со слотом PCI Express подавать на видеокарту до 300 Вт питания, что при заявленном тепловом пакете 230 Вт должно быть более чем достаточно.

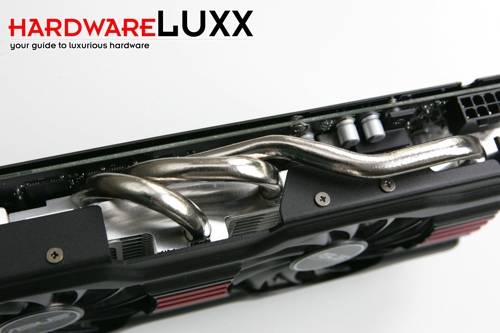

Вид сверху позволяет рассмотреть три тепловые трубки, изготовленные из меди, но покрытые слоем никеля. Две тепловые трубки и трёх проходят через обе стороны пластины кулера и контактируют напрямую с кристаллом GPU. Третья трубка укорочена, что связано с асимметричным расположением GPU под радиатором.

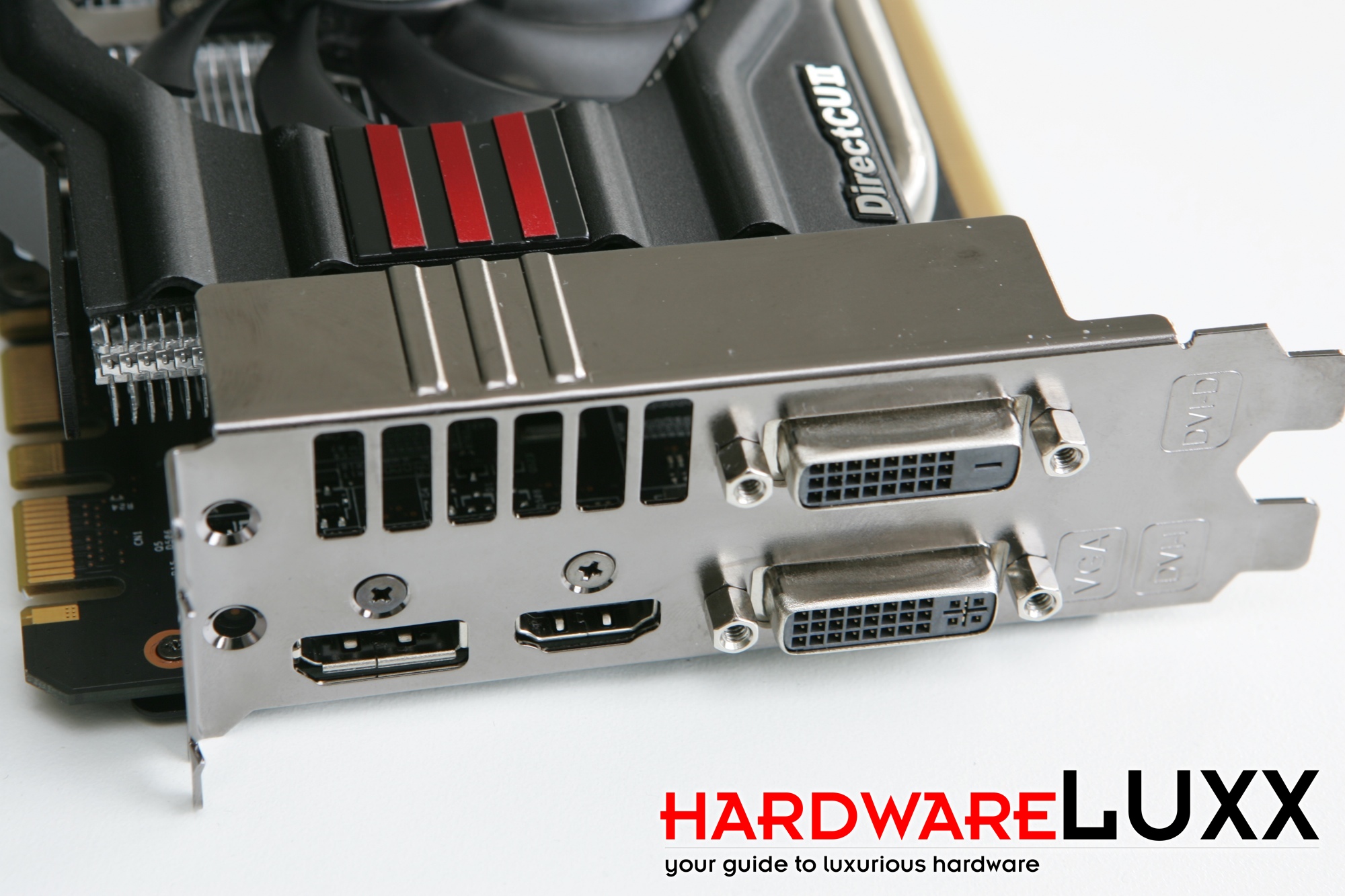

На слотовой заглушке присутствуют привычные видеовыходы: два двухканальных DVI (1x DVI-I и 1 - DVI-D), по одному порту HDMI 1.4a и DisplayPort 1.2.
