Страница 6: MSI GeForce GTX 770 Lightning (N770 Lightning)
Следующий представитель в нашем тестировании - видеокарта MSI GeForce GTX 770 Lightning. Она продолжает традиции high-end видеокарт MSI, поэтому новая Lightning наверняка привлечёт внимание оверклокеров.

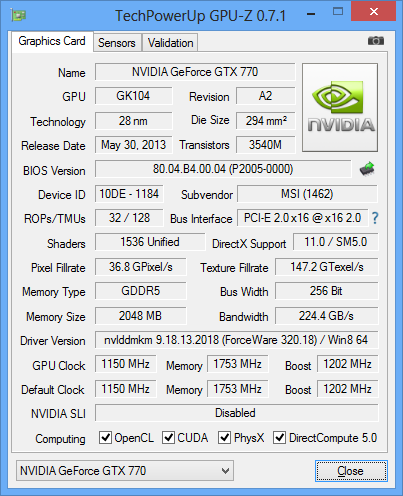

Начнём со скриншота GPU-Z, на котором можно видеть привычные спецификации.
Тестовый образец в деталях
С базовой частотой 1150 МГц видеокарта MSI GeForce GTX 770 Lightning относится к самым быстрым моделям в нашем тестировании, разгон составляет около 10 процентов. Для сравнения, NVIDIA выставила у эталонной видеокарты частоту 1046 МГц. Частота Boost у видеокарты MSI составляет 1202 МГц, что тоже можно назвать существенным приростом по сравнению с 1085 МГц у эталонной версии. В процентах мы получаем 10,7. В отличие от модели Inno3D, частота памяти ограничена 1753 МГц.
Впрочем, на практике все эти значения оказываются не окончательными. Все видеокарты в наших тестах превосходили минимальную планку Boost с тем или иным успехом, что связано с работой системы охлаждения. В случае MSI она оказалась, вероятно, не самой лучшей, поскольку частота GPU увеличилась только до 1228 МГц. Максимальная планка Boost немного уступает другим видеокартам в нашем тестировании, хотя превышает минимально заявленный MSI уровень 1202 МГц.
| MSI GeForce GTX 770 Lightning в деталях | ||
|---|---|---|
| Тактовые частоты (2D/3D) | Чип | 324 МГц/ 1150 МГц |
| Память | 162 МГц/ 1753 МГц | |
| Turbo | 1202 МГц | |
| Характеристики памяти | Объём | 2048 Мбайт |
| Производитель, тип | Samsung, GDDR5 | |
| Ширина шины памяти | 256 бит | |
| Раскладка видеокарты | Длина (со слотовой заглушкой) | 28,0 см |
| Длина (с кулером) | 29,0 см | |
| Высота (с кулером) | 13,6 см | |
| Толщина (с кулером) | 3,7 см (два слота) | |
| Дополнительное питание | 2x 8-конт. | |
| Подсистема питания | 11+3 фазы | |
| Кулер | Размер | Два слота |
| Материал кулера | Испарительная камера Никелированные алюминиевые рёбра |
|
| Вентилятор | 2x 95-мм осевых | |
| Интерфейсы | 2x DL-DVI 1x DisplayPort 1x HDMI |
|
| Комплект поставки | Руководство пользователя CD с драйверами 2x переходника питания PCI Express 1x переходник DVI-VGA 1x мостик SLI 3x переходника для измерения напряжения |
|
Направленность GeForce GTX 770 Lightning от MSI очевидна: разгон без каких-либо компромиссов. MSI использовала более крупную плату, которая вмещает мощную систему стабилизации напряжения. В общей сложности на плате работают 14 фаз стабилизатора напряжения, три из которых выделены на память, а оставшиеся 11 - на GPU. Кроме того, присутствуют дополнительные функции - "GPU Reactor", тумблер BIOS и точки измерения напряжения, на которых мы чуть позднее остановимся.

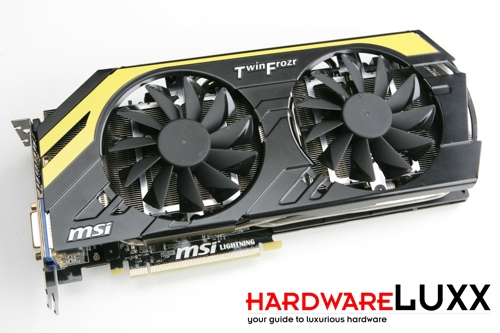

На первый взгляд сложно определить, к кому типу относится GeForce GTX 770. В случае MSI разделение выполняется по расцветке кулера. Если он имеет жёлтые элементы, то перед нами high-end продукт. У игрового семейства используется тот же самый кулер "Twin Frozr", но с синими элементами.

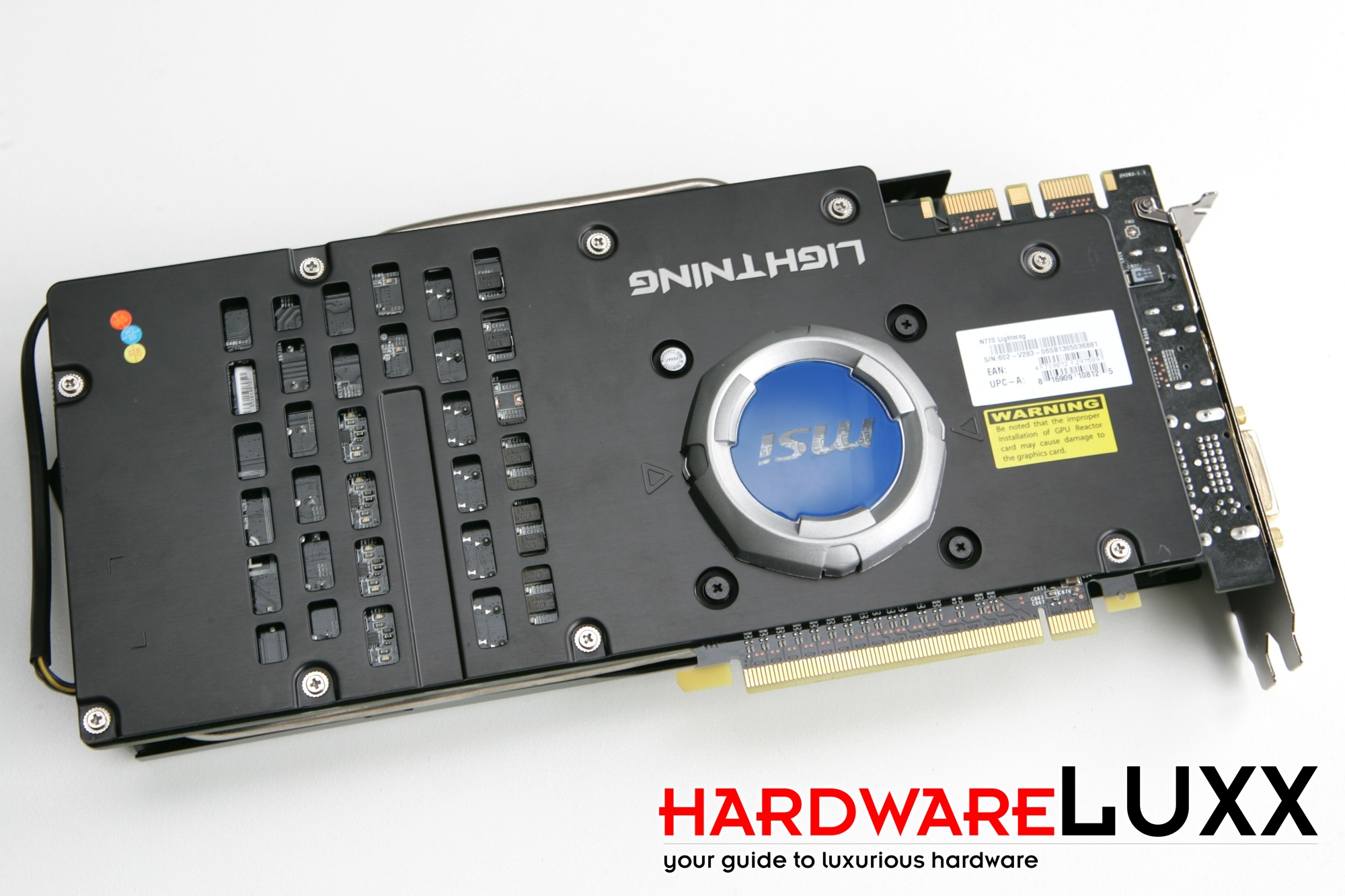

Сзади видеокарты MSI добавила свой уникальный элемент. Задняя пластина обеспечивает стабильность и положительно сказывается на распределении температуры. Впрочем, как показали предыдущие тесты, наличие задней пластины не приводит автоматически к меньшим температурам GPU под нагрузкой. Для компонентов стабилизатора напряжения на задней пластине предусмотрены отверстия, которые должны обеспечивать лучший приток воздуха. Об уникальном элементе "GPU Reactor" мы поговорим чуть позже.

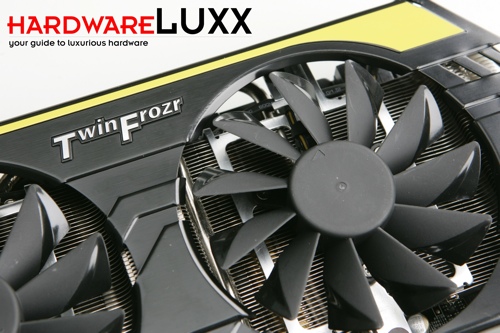

Два крупных 95-мм вентилятора обеспечивают достаточный приток свежего воздуха. По сравнению с 65- и 75-мм вентиляторами у других видеокарт мы получаем меньший уровень шума при продувании большего объёма воздуха при равных скоростях вращения. Впрочем, попридержим окончательные выводы до наших практических тестов.

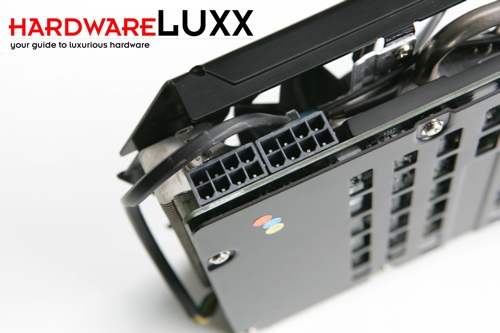

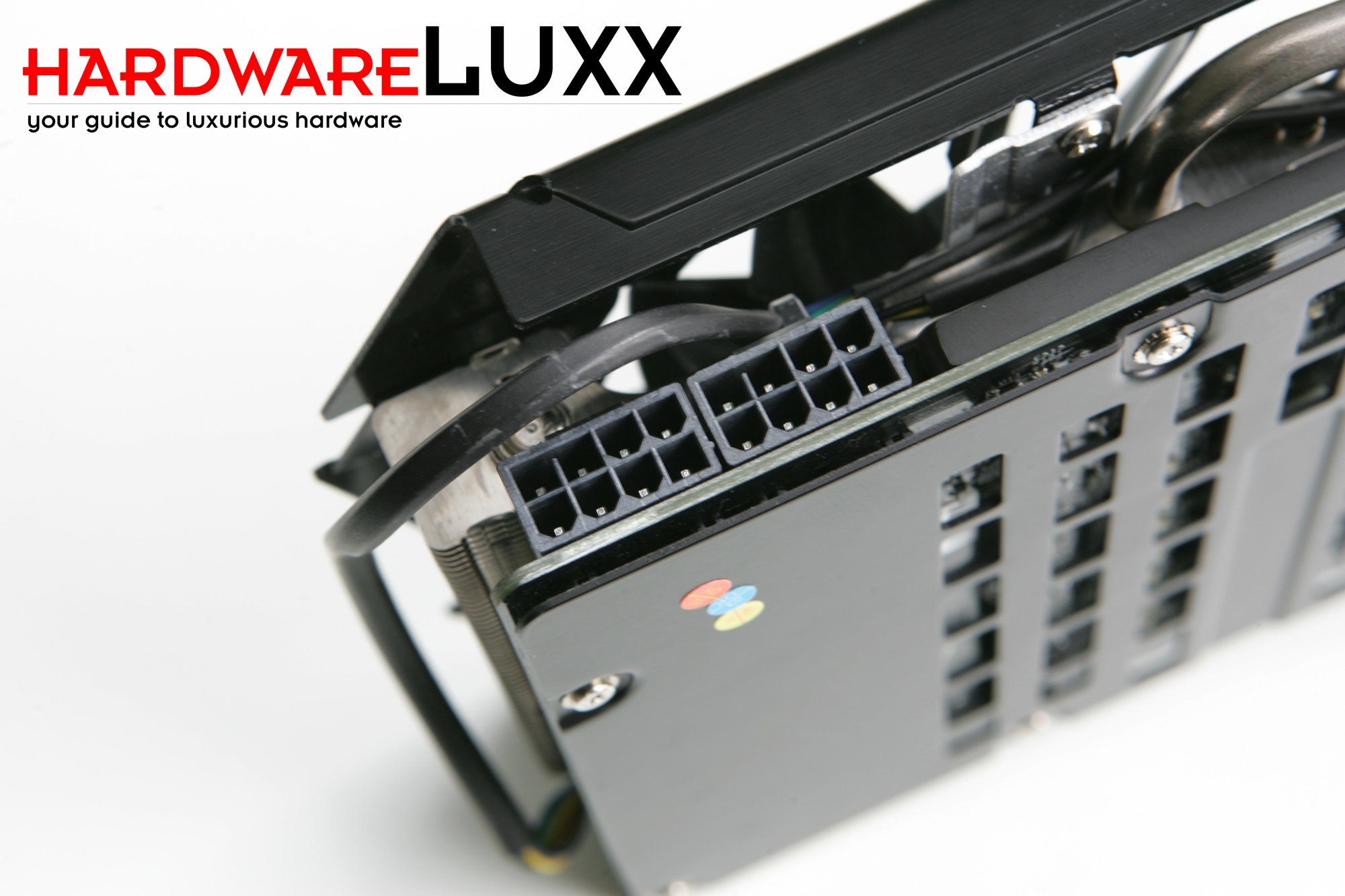

Видеокарта потенциально обладает более мощными возможностями разгона благодаря двум 8-контактным разъёмам дополнительного питания. Вместе со слотом PCI Express они обеспечивают видеокарту до 375 Вт энергии.

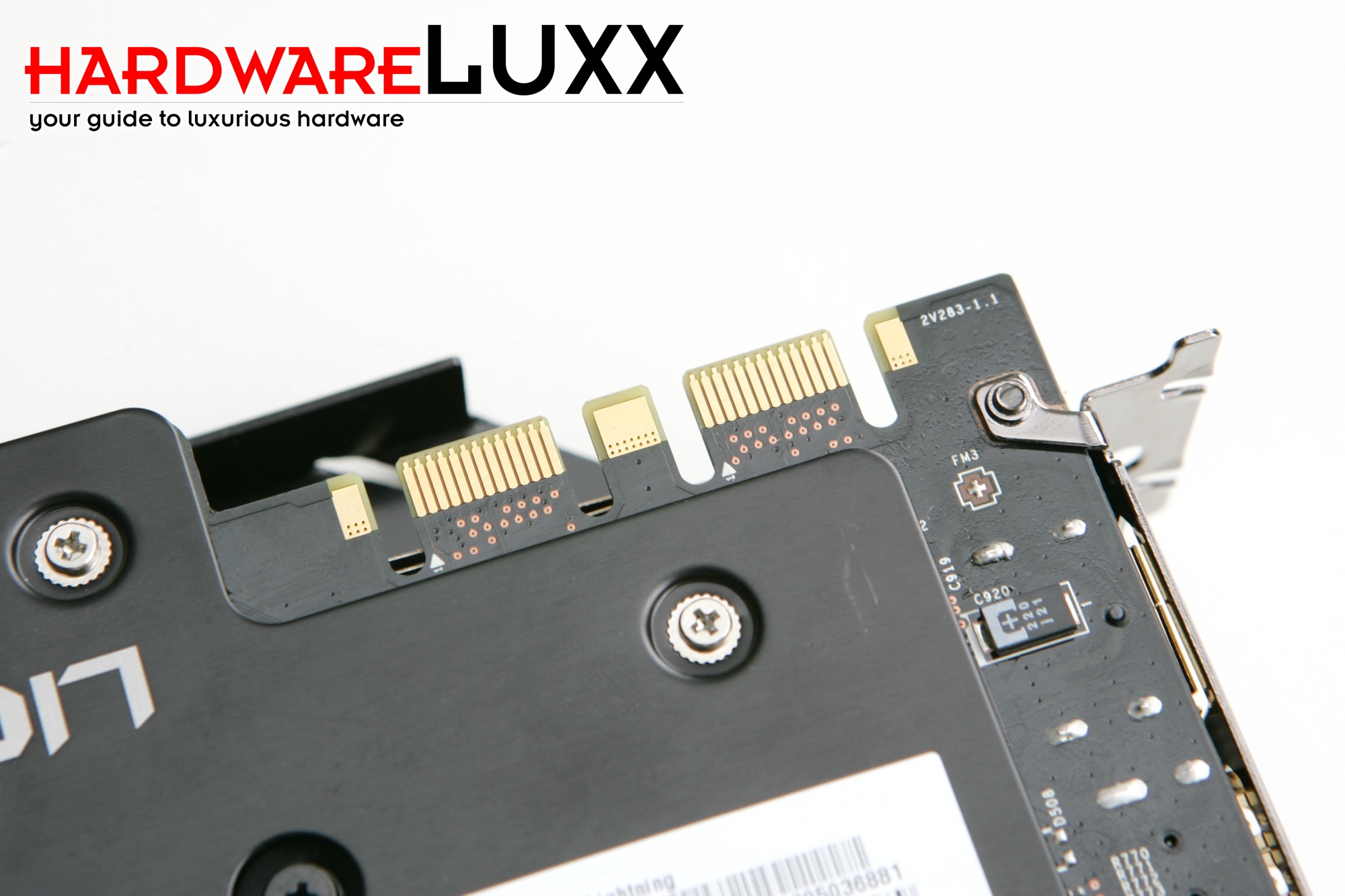

Два разъёма SLI необходимы для конфигурации системы с несколькими GPU - в случае GeForce GTX 770 Lightning от MSI мы их и получаем.

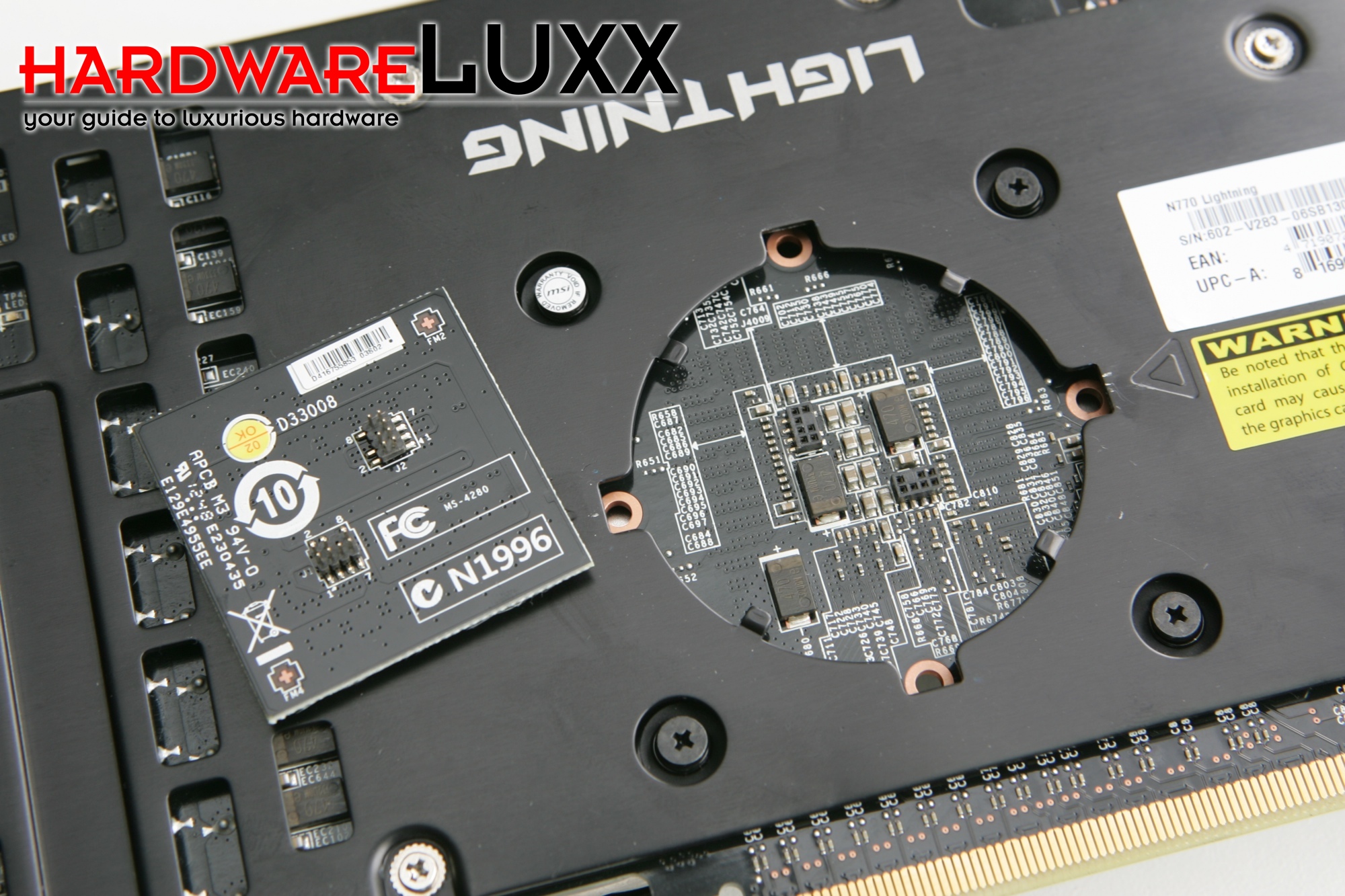

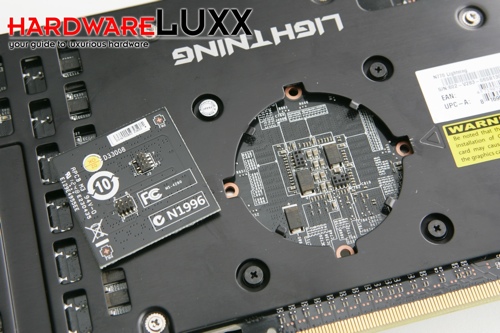

Оригинальным, хотя и не новым элементом у видеокарты можно назвать модуль "GPU Reactor". Он представляет собой маленькую дополнительную плату, которая скрыта за пластиковой крышкой. Данная плата подключается к основной видеокарте - вы можете подключать или отключать плату по мере необходимости.

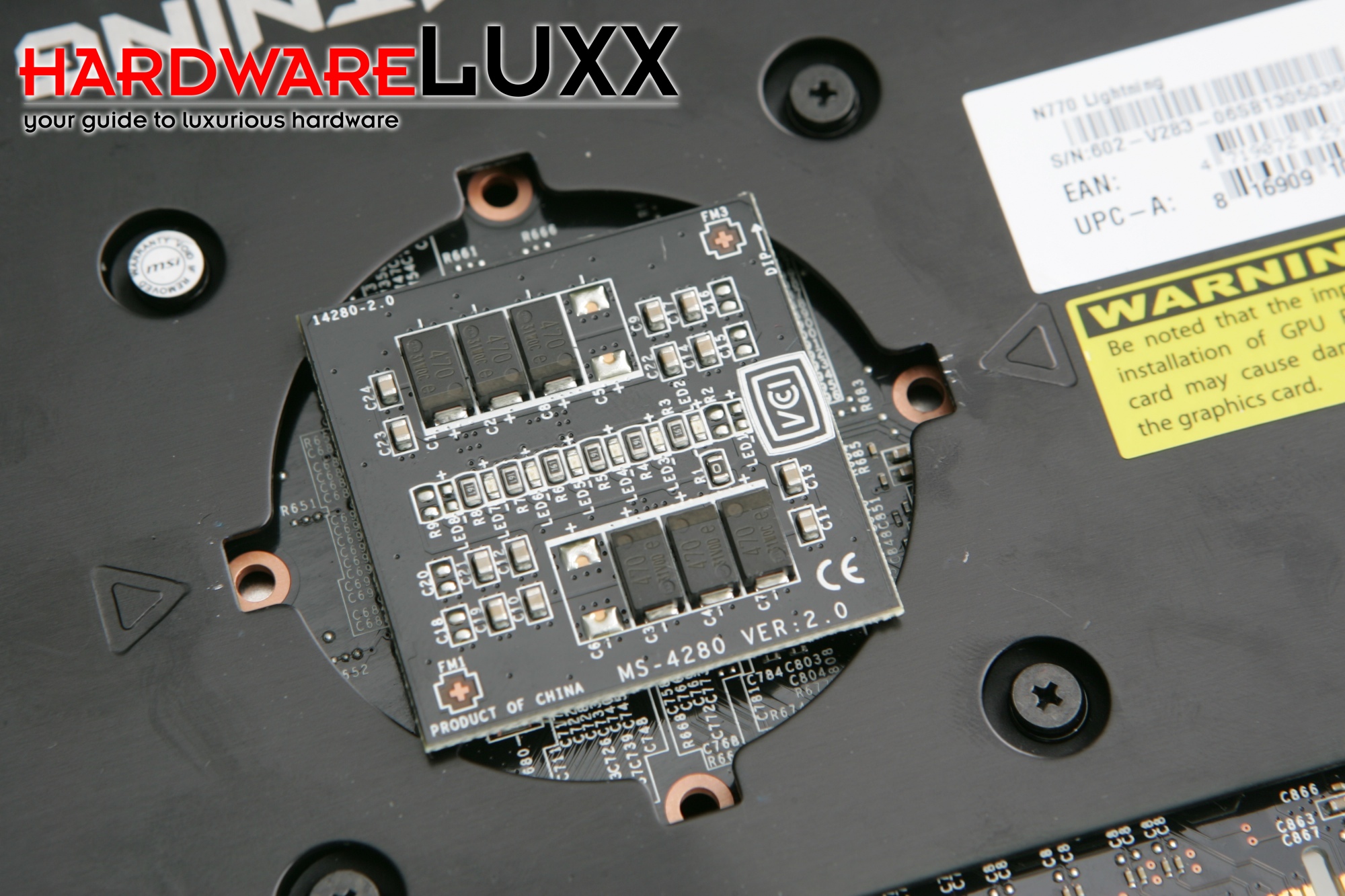

Плата "GPU Reactor" подключается через две гребёнки. На плате используются высококачественные танталовые конденсаторы, которые должны дать очень чистое и стабильное напряжение. С помощью данных компонентов MSI ожидает более высокий потенциал разгона, но в повседневных сценариях с заводскими частотами они роли не играют.
Так что модуль "GPU Reactor" имеет смысл только при достаточно высоком напряжении и соответствующем охлаждении, обычно с помощью жидкого разгона.
Благодаря трём точкам подключения сзади видеокарты и трём кабелям в комплекте поставки вы можете легко инструментально измерить напряжение GPU, памяти и PLL.

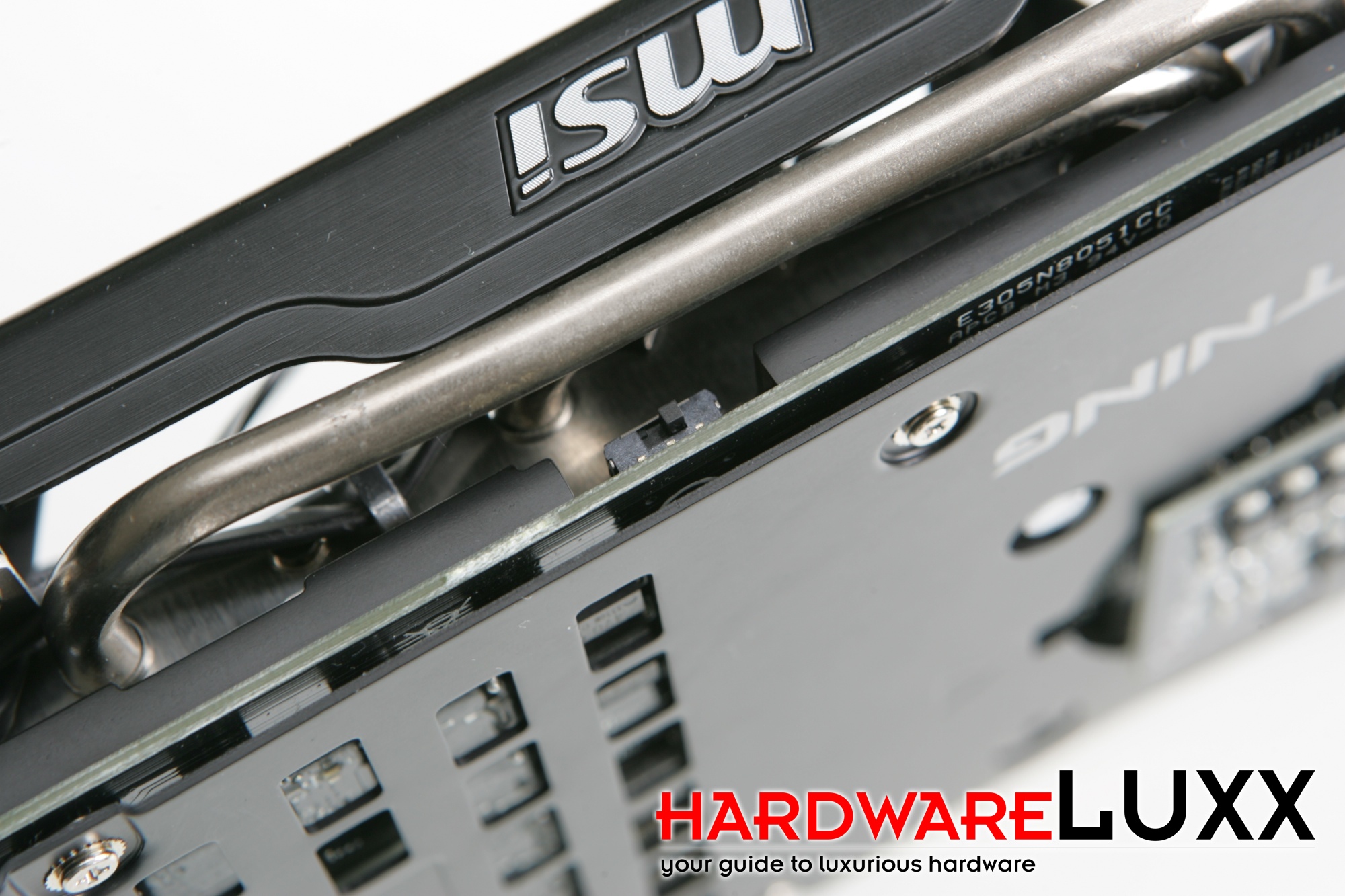

Для оверклокеров будет интересен и тумблер переключения BIOS. Он позволяет не только выбрать разные версии BIOS, но и частично отключить схемы защиты на видеокарте. Они включают защиту от чрезмерного напряжения и температуры. После отключения защиты судьба видеокарты полностью находится в руках пользователя, который должен понимать, что он делает. Неудивительно, что производитель рекомендует прибегать к данному BIOS только при охлаждении видеокарты с помощью жидкого азота.

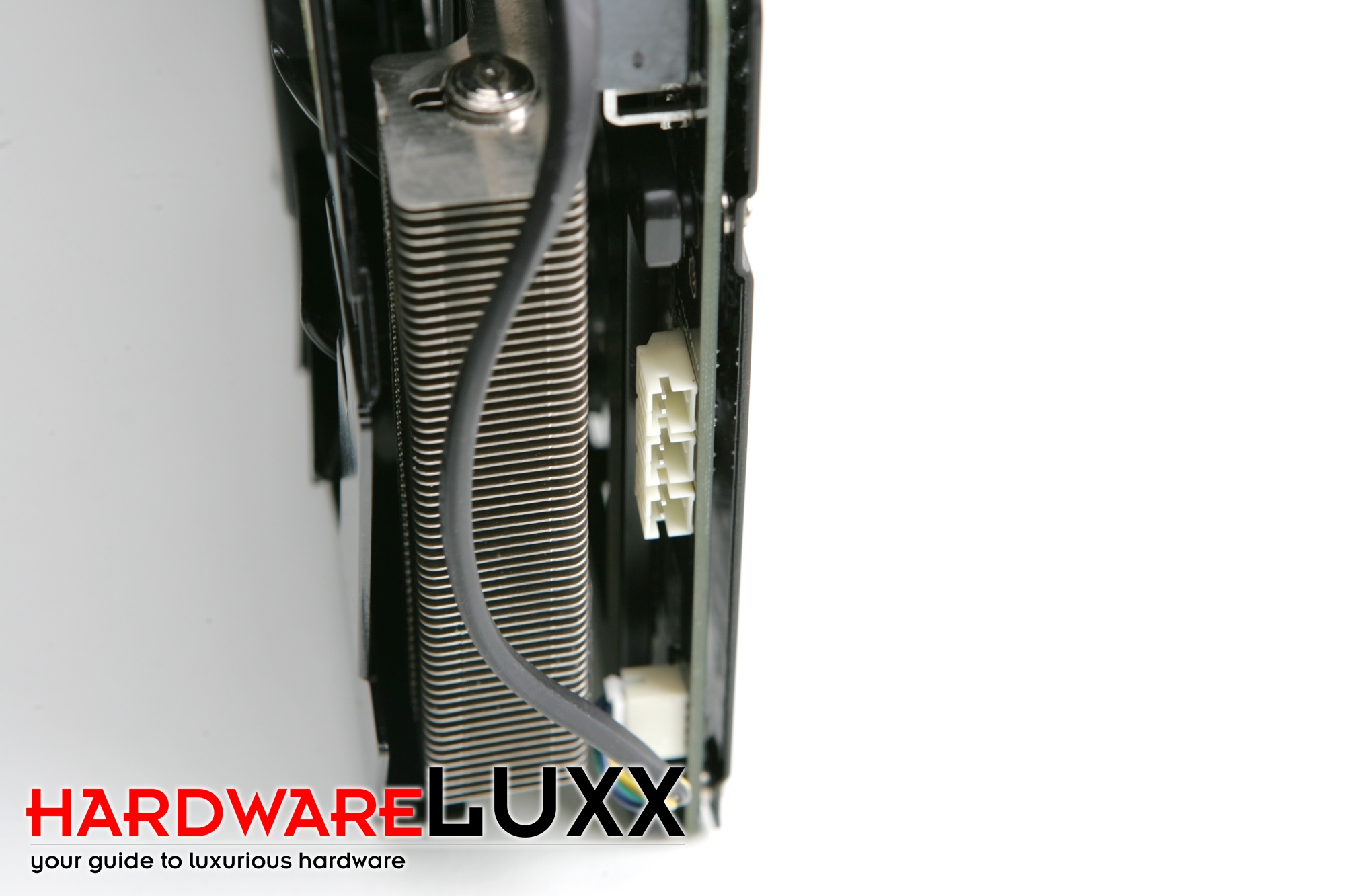

На фотографии можно видеть две из пяти тепловых трубок, которые проходят через пластину испарительного блока над кристаллом GPU и отводят тепло на радиатор. Испарительный блок охлаждает только GPU, другие компоненты видеокарты охлаждаются с помощью металлической пластины.

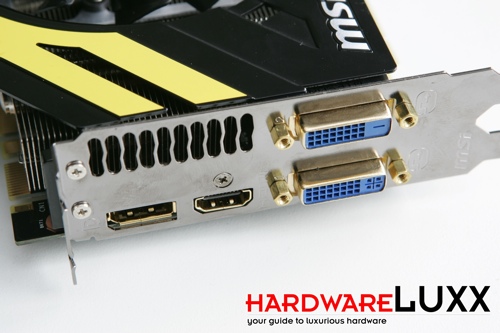

На слотовой заглушке мы получаем привычный набор интерфейсов. Вы получите два двухканальных выхода DVI (1x DVI-I и 1x DVI-D), а также по одному выходу HDMI 1.4a и DisplayPort 1.2.
