В начале октября AMD представила долгожданные видеокарты из нового семейства "Volcanic Islands". Сначала на рынок вышли модели начального и среднего уровня, но флагман Radeon R9 290X должен появиться в ближайшее время. Компания Sapphire одной из первых выслала в нашу тестовую лабораторию две видеокарты, отличающиеся от эталонного дизайна. В статье мы рассмотрим модели Radeon R9 270X Vapor-X (11217-00-40G) и Radeon R9 270X Toxic (11217-02-40G).
Мы уже опубликовали подробный тест видеокарт Radeon R9 280X, R9 270X и Radeon R7 260X, первых трёх представителей нового семейства "Volcanic Islands". 8 октября мы ещё не могли выкладывать тесты разных производителей видеокарт, поскольку официально они были объявлены на несколько дней позже. Соглашение NDA для таких обзоров было снято через два дня - 10 октября. Первой компанией, выславшей в нашу тестовую лабораторию видеокарты с собственным дизайном, оказалась Sapphire. Мы получили две модели: Radeon R9 270X Vapor-X (11217-00-40G) и Radeon R9 270X Toxic (11217-02-40G). Обе видеокарты радуют не только высокими тактовыми частотами на плате собственного дизайна, но и проприетарной системой охлаждения. У версии Toxic на новом графическом процессоре "Curacao" мы получаем самые высокие тактовые частоты из двух, а также более крупную и мощную систему охлаждения. Тактовые частоты следующие: 1.150/1.500 МГц у Toxic и 1.100/1.450 МГц у Vapor-X.
Информация об архитектуре
Видеокарты Sapphire Radeon R9 270X Vapor-X и Sapphire Radeon R9 270X Toxic базируются на новом GPU "Curacao", которое теоретически почти полностью совпадает с предшественником "Pitcairn" и изготавливается по 28-нм техпроцессу на заводах TSMC. 1280 потоковых процессоров составляют блоки Compute Units и SIMD. В случае Radeon R9 270X мы получаем 20 блоков Compute Units, каждый с 4 блоками SIM по 16 потоковых процессоров (АЛУ) в каждом. Можно посчитать: 1280 = 20 x 4 x 16. Также блоки CU оснащены четырьмя текстурными блоками (TMU), что для видеокарты R9 270X даёт 80 текстурных блоков.
Что касается памяти, видеокарта Radeon R9 270X оснащена 2.048 Мбайт GDDR5, подключенной по 256-битной шине. Добавим к этому 32 конвейера растровых операций (ROP). По тактовым частотам мы получаем довольно высокий уровень - 1.050 МГц для GPU и 1.400 МГц для памяти. Но в случае видеокарт Vapor-X и Toxic производитель Sapphire решил увеличить тактовые частоты до более высокого уровня. Два 3D-ускорителя работают на тактовых частотах 1.100/1.450 МГц и 1.150/1.500 МГц, соответственно, что позволяет надеяться на ощутимый прирост производительности по сравнению с эталонными видеокартами AMD. Даже скучный эталонный кулер Sapphire заменила собственными моделями. В частности, радует мощный и массивный кулер Toxic, но чуть ниже мы поговорим о нём более подробно.
| Sapphire Radeon R9 270X Vapor-X и Toxic | ||
|---|---|---|
| Модель | Sapphire Radeon R9 270X Vapor-X (11217-00-40G) | Sapphire Radeon R9 270X Toxic (11217-02-40G) |
| Розничная цена | Узнать цену в России 200 евро в Европе |
Узнать цену в России 220 евро в Европе |
| Модельный номер | 11217-00-40G | 11217-02-40G |
| Сайт производителя | Официальная страница Sapphire Radeon R9 270X Vapor-X | Официальная страница Sapphire Radeon R9 270X Toxic |
| Технические спецификации | ||
| GPU | Curacao XT | Curacao XT |
| Техпроцесс | 28 нм | 28 нм |
| Число транзисторов | 2,08 млрд. | 2,08 млрд. |
| Тактовая частота GPU (базовая частота) | 1.050 МГц | 1.100 МГц |
| Тактовая частота GPU (частота Boost) | 1.100 МГц | 1.150 МГц |
| Частота памяти | 1.450 МГц | 1.500 МГц |
| Тип памяти | GDDR5 | GDDR5 |
| Объём памяти | 2.048 Мбайт | 2.048 Мбайт |
| Ширина шины памяти | 256 бит | 256 бит |
| Пропускная способность памяти | 185,6 Гбайт/с | 192,0 Гбайт/с |
| Версия DirectX | 11.2 | 11.2 |
| Потоковые процессоры | 1.280 (1D) | 1.280 (1D) |
| Текстурные блоки | 80 | 80 |
| Конвейеры растровых операций (ROP) | 32 | 32 |
| Пиксельная скорость заполнения | 35,2 Гпиксель/с | 36,8 Гпиксель/с |
| SLI/CrossFire | CrossFireX | CrossFireX |
Мы протестировали две новых видеокарты Sapphire Radeon R9 270X Vapor-X и Toxic, в соответствующем разделе статьи вы можете ознакомиться с тестами на нашей тестовой конфигурации.
Ниже мы подробно рассмотрим видеокарту Sapphire Radeon R9 270X Vapor-X.
{jphoto image=44480}
Видеокарта Sapphire Radeon R9 270X Vapor-X работает на более высоких тактовых частотах по сравнению со штатными. Графический процессор работает на 1100 МГц, то есть на 50 МГц выше эталонной видеокарты, 2048 Мбайт памяти GDDR5 тоже работают на 50 МГц быстрее эталонной частоты - на 1.450 МГц.
Сравнение с эталонной видеокартой
| Сравнение Sapphire Radeon R9 270X Vapor-X с эталонной видеокартой | ||
|---|---|---|
| Модель | AMD Radeon R9 270X | Sapphire Radeon R9 270X Vapor-X (11217-00-40G) |
| Розничная цена | От 6,9 тыс. рублей в России 165 евро в Европе |
Узнать цену в России 200 евро в Европе |
| Модельный номер | - | 11217-00-40G |
| Сайт производителя | AMD | Официальная страница Sapphire Radeon R9 270X Vapor-X |
| Технические спецификации | ||
| GPU | Curacao XT | Curacao XT |
| Техпроцесс | 28 нм | 28 нм |
| Число транзисторов | 2,08 млрд. | 2,08 млрд. |
| Тактовая частота GPU (базовая частота) | 1.000 МГц | 1.050 МГц |
| Тактовая частота GPU (частота Boost) | 1.050 МГц | 1.100 МГц |
| Частота памяти | 1.400 МГц | 1.450 МГц |
| Тип памяти | GDDR5 | GDDR5 |
| Объём памяти | 2.048 Мбайт | 2.048 Мбайт |
| Ширина шины памяти | 256 бит | 256 бит |
| Пропускная способность памяти | 179,2 Гбайт/с | 185,6 Гбайт/с |
| Версия DirectX | 11.2 | 11.2 |
| Потоковые процессоры | 1.280 (1D) | 1.280 (1D) |
| Текстурные блоки | 80 | 80 |
| Конвейеры растровых операций (ROP) | 32 | 32 |
Увеличение тактовых частот привело к росту пиксельной скорости заполнения. У Sapphire Radeon R9 270X Vapor-X мы получаем 35,2 Гпиксель/с. Пропускная способность памяти тоже выше из-за прироста тактовых частот - 185,6 Гбайт/с.
Тестовый образец в деталях
Для экономии энергопотребления видеокарта Sapphire Radeon R9 270X Vapor-X в режиме бездействия автоматически снижает тактовые частоты. В режиме 2D частоты снижаются до 300 МГц (GPU) или 150 МГц (память). Память GDDR5 изготовлена Elpida и работает на частоте 1.450 МГц. Длина видеокарты составляет 26,4 см, так что Sapphire Radeon R9 270X Vapor-X не так значительно превышает эталонную модель по длине. Подсистема питания требует подключения двух 6-контактных разъёмов PCI Express, как и эталонная видеокарта AMD.
| Sapphire Radeon R9 270X Vapor-X в деталях | ||
|---|---|---|
| Тактовые частоты (2D/3D) | Чип | 300 МГц/ 1.100 МГц |
| Память | 150 МГц/ 1.450 МГц | |
| Память | Объём | 2.048 Мбайт |
| Производитель, тип | Elpida, GDDR5 | |
| Ширина шины памяти | 256 бит | |
| Раскладка | Длина (со слотовой заглушкой) | 26,4 см |
| Длина (с кулером) | 27,6 см | |
| Высота (с кулером) | 12,5 см | |
| Толщина (с кулером) | 3,9 см (2 слота) | |
| Дополнительное питание | 2x 6-конт. | |
| Подсистема питания | 5+2 фазы | |
| Кулер | Размер | 2 слота |
| Радиатор | Никелированные алюминиевые рёбра 4x 6-мм тепловых трубок |
|
| Вентилятор | 2x 85-мм радиальных | |
| Интерфейсы | 2x DL-DVI 1x DisplayPort 1x HDMI |
|
| Комплект поставки | Руководство по быстрой настройке CD с драйверами Переходники |
|
В отличие от эталонного кулера, который использует радиальный вентилятор, видеокарта Radeon R9 270X Vapor-X опирается уже на два осевых вентилятора.
Внешне видеокарты Sapphire Vapor-X и Toxic отличаются от эталонной модели. Действительно, кулер с чёрными и синими оттенками имеет мало общего с последними видеокартами AMD.
Кулер занимает два слота, он оснащён многочисленными алюминиевыми рёбрами, толстыми медными тепловыми трубками и двумя осевыми вентиляторами диаметром 85 мм.
Сзади видеокарты нет каких-либо отличий от эталонной модели AMD.
Для подачи дополнительного питания на видеокарте предусмотрены два 6-контактных гнезда PCI Express. Так что видеокарта может теоретически потреблять до 225 Вт от блока питания. Но AMD для видеокарты Radeon R9 270X указала максимальный тепловой пакет 180 Вт.
На двухслотовой заглушке присутствуют два выхода DVI, один HDMI и один DisplayPort. Для улучшения вентиляции можно заметить и несколько отверстий.
Новые видеокарты Radeon R9 290X могут работать в режиме CrossFire без внешнего мостика, но для "младших" моделей Radeon R9 и R7 он по-прежнему нужен. У Sapphire Radeon R9 270X Vapor-X можно заметить соответствующий разъём.
В комплект поставки Sapphire вложила руководство по быстрой настройке, CD с драйвером и переходник с DVI на VGA. Также вы получите и переходник питания.
Если снять кулер с видеокарты Sapphire Radeon R9 270X Vapor-X, то мы получаем аккуратный дизайн печатной платы, оснащённой высококачественными компонентами.
Как и в случае видеокарт Radeon HD 7000, AMD развернула GPU под углом 45 градусов, чтобы улучшить передачу тепла на кулер.
На видеокарту установлены восемь чипов памяти GDDR5 от Elpida, каждый ёмкостью 256 Гбайт. Подсистема питания представлена 5+2 фазами.
Напрямую с графическим процессором контактирует толстая медная пластина, передающая тепло на несколько медных тепловых трубок. Они передают тепло радиатору, через который воздух продувают два 85-мм вентилятора.
Ниже мы подробно рассмотрим видеокарту Sapphire Radeon R9 270X Toxic.
{jphoto image=44494}
Видеокарта Sapphire Radeon R9 270X Toxic по тактовым частотам работает ещё быстрее. Чип и память производитель разогнал ещё на 50 МГц по сравнению с рассмотренной выше Sapphire Radeon R9 270X Vapor-X. В частности, мы получили 1150 МГц для GPU и 1500 МГц для памяти.
Сравнение с эталонной видеокартой
| Сравнение Sapphire Radeon R9 270X Toxic с эталонной видеокартой | ||
|---|---|---|
| Модель | AMD Radeon R9 270X | Sapphire Radeon R9 270X Toxic (11217-02-40G) |
| Розничная цена | От 6,9 тыс. рублей в России 165 евро в Европе |
Узнать цену в России 220 евро в Европе |
| Модельный номер | - | 11217-02-40G |
| Сайт производителя | AMD | Официальная страница Sapphire Radeon R9 270X Toxic |
| Технические спецификации | ||
| GPU | Curacao XT | Curacao XT |
| Техпроцесс | 28 нм | 28 нм |
| Число транзисторов | 2,08 млрд. | 2,08 млрд. |
| Тактовая частота GPU (базовая частота) | 1.000 МГц | 1.100 МГц |
| Тактовая частота GPU (частота Boost) | 1.050 МГц | 1.150 МГц |
| Частота памяти | 1.400 МГц | 1.500 МГц |
| Тип памяти | GDDR5 | GDDR5 |
| Объём памяти | 2.048 Мбайт | 2.048 Мбайт |
| Ширина шины памяти | 256 бит | 256 бит |
| Пропускная способность памяти | 179,2 Гбайт/с | 192,0 Гбайт/с |
| Версия DirectX | 11.2 | 11.2 |
| Потоковые процессоры | 1.280 (1D) | 1.280 (1D) |
| Текстурные блоки | 80 | 80 |
| Конвейеры растровых операций (ROP) | 32 | 32 |
Мы получаем прирост пропускной способности памяти и пиксельной скорости заполнения. 2048 Мбайт памяти GDDR5 работают со впечатляющей пропускной способностью 192 Гбайт/с. Пиксельная скорость заполнения составляет 36,8 Гпиксель/с.
Тестовый образец в деталях
2.048 Мбайт памяти работают на частоте 1.500 МГц, Sapphire в данном случае решила использовать чипы Hynix. Как и "младшая" версия, видеокарта Sapphire Radeon R9 270X Toxic в 2D режиме уменьшает тактовые частоты до 300 МГц (GPU) или 150 МГц (память), что позволяет снижать нагрев и энергопотребление. Длина видеокарты составляет 31,4 см, она уже значительно длиннее эталонной модели. Но тестовая видеокарта всё же уместилась в нашей "средней башне". Мы не столкнулись с проблемами совместимости с жёсткими дисками, другими картами, но всё же следует аккуратно подходить к выбору видеокарты, если у вас тесный корпус. Массивный кулер с тремя осевыми вентиляторами и толстыми медными тепловыми трубками до десяти миллиметров занимает немало места.
| Sapphire Radeon R9 270X Toxic в деталях | ||
|---|---|---|
| Тактовые частоты (2D/3D) | Чип | 300 МГц/ 1.150 МГц |
| Память | 150 МГц/ 1.500 МГц | |
| Память | Объём | 2.048 Мбайт |
| Производитель, тип | Hynix, GDDR5 | |
| Ширина шины памяти | 256 бит | |
| Раскладка | Длина (со слотовой заглушкой) | 27,4 см |
| Длина (с кулером) | 31,4 см | |
| Высота (с кулером) | 12,5 см | |
| Толщина (с кулером) | 4,2 см (2 слота) | |
| Дополнительное питание | 2x 6-конт. | |
| Подсистема питания | 7+1 фазы | |
| Кулер | Размер | 2 слота |
| Радиатор | Никелированные алюминиевые рёбра 3x 10-мм тепловые трубки |
|
| Вентилятор | 2x 85-мм радиальных 1x 70-мм радиальный |
|
| Интерфейсы | 2x DL-DVI 1x DisplayPort 1x HDMI |
|
| Комплект поставки | Руководство по быстрой настройке CD с драйверами Переходники |
|
Комплект поставки идентичен Sapphire Radeon R9 270X Vapor-X.
В случае видеокарты Sapphire Radeon R9 270X Toxic производитель тоже выбрал расцветку, значительно отличающуюся от эталонного дизайна. Но здесь уже используются чёрный и оранжевый цвета.
Кулер оставляет впечатление массивности, что не так часто встречается на видеокартах Sapphire. Кулер оснащён тремя вентиляторами.
Чтобы видеокарта Radeon R9 270X Toxic выдержала вес кулера, партнёр AMD установил заднюю металлическую пластину.
Но изменений по дополнительному питанию не произошло. Вам следует подключить к видеокарте два 6-контактных разъёма дополнительного питания PCI Express.
На слотовой заглушке можно заметить два выхода DVI, порт HDMI и выход DisplayPort, по интерфейсам видеокарта не отличается от "младшей" Radeon R9 270X Vapor-X.
Но поддержка Crossfire реализована иначе. Здесь мы получаем уже два разъёма, что позволяет устанавливать в конфигурацию multi-GPU больше двух видеокарт. По слухам можно даже добиться совместной работы видеокарт Radeon HD 7870 и Radeon R9 270X, причём даже с чуть лучшей масштабируемостью.
Рядом с двумя разъёмами Crossfire установлен небольшой переключатель. Как может показаться на первый взгляд, он позволяет выбирать стандартные частоты AMD и увеличенные частоты Sapphire Boost. Но всё несколько иначе: он может переключать функциональность UEFI и BIOS. Такой же переключатель можно найти и на видеокарте Sapphire Radeon R9 270X Vapor-X.
В комплект поставки Sapphire Radeon R9 270X Toxic вы получите всё то же самое, что и с видеокартой Radeon R9 270X Vapor-X. А именно руководство по быстрой настройке, CD с драйверами и переходники для подключения старых мониторов VGA и питания.
Раскладка печатной платы видеокарты Sapphire Radeon R9 270X Toxic вновь отличается от эталонной.
Подсистема питания опирается на восемь фаз.
У видеокарты Radeon R9 270X Toxic чип тоже развёрнут на 45 градусов, чипы памяти располагаются вокруг GPU.
Кулер оснащён тремя медными тепловыми трубками, диаметр которых составляет до 10 мм. За продув воздуха отвечают три осевых вентилятора диаметром 85 или 70 мм.
Для проведения тестирования мы обновили нашу тестовую систему, а также и поколение драйверов. Процессор Intel Core i7-3960X был разогнан со штатной частоты 3,2 ГГц до 4,2 ГГц, чтобы максимально устранить "узкое место" по производительности CPU. Мы использовали следующие компоненты:
| Тестовая конфигурация | |
|---|---|
| Процессор | Intel Core i7-3960X 3,3 ГГц, разгон до 4,2 ГГц |
| Материнская плата | ASUS P9X79 Deluxe |
| Оперативная память | ADATA XPG Gaming Series Low Voltage 4x 2 Гбайт PC3-12800U CL 9-9-9-24 |
| Накопитель | ADATA S510 SSD 60 Гбайт |
| Блок питания | Seasonic Platinum Series 1000 Вт |
| Операционная система | Windows 8 Pro 64 Bit |
| Видеокарты | |
| NVIDIA | NVIDIA GeForce GTX Titan (837/786/1.502 MHz, 6.144 MB) |
| NVIDIA GeForce GTX 780 (863/902/1.502 MHz, 3.072 MB) | |
| NVIDIA GeForce GTX 770 (1.046/1.085/1.753 MHz, 2.048/4.096 MB) | |
| NVIDIA GeForce GTX 760 (980/1.033/1.502 MHz, 2.048 MB) | |
| NVIDIA GeForce GTX 690 (915/1.502 MHz, 4.096 MB) | |
| NVIDIA GeForce GTX 680 (1.006/1.502 MHz, 2.048 MB) | |
| NVIDIA GeForce GTX 670 (915/1.502 MHz, 2.048 MB) | |
| NVIDIA GeForce GTX 660 Ti (915/1.502 MHz, 2.048 MB) | |
| NVIDIA GeForce GTX 660 (1.058/1.250 MHz, 2.048 MB) | |
| NVIDIA GeForce GTX 650 Ti Boost (980/1.502 MHz, 2.048 MB) | |
| NVIDIA GeForce GTX 650 Ti (925/1.350 MHz 2.048 MB) | |
| NVIDIA GeForce GTX 650 (1.058/1.250 MHz, 1.024/2.048 MB) | |
| NVIDIA GeForce GTX 590 (608/1.215/854 MHz, 3.072 MB) | |
| NVIDIA GeForce GTX 580 (772/1.544/1.000 MHz, 1.536 MB) | |
| NVIDIA GeForce GTX 570 (732/1.464/950 MHz, 1.280MB) | |
| NVIDIA GeForce GTX 560 Ti 448 Cores (732/1.464/950 MHz, 1.280 MB) | |
| NVIDIA GeForce GTX 560 Ti (820/1.640/1.000 MHz, 1.024 MB) | |
| NVIDIA GeForce GTX 560 (810/1.620/1.002 MHz, 1.024 MB) | |
| NVIDIA GeForce GTX 550 Ti (900/1.800/1.026 MHz, 1.024 MB) | |
| AMD | AMD Radeon HD 7990 (950/1.000/1.500 MHZ, 6.144 MB) |
| AMD Radeon HD 7970 GHz Edition (1.000/1.050/1.500 MHz, 3.072 MB) | |
| AMD Radeon HD 7970 (925/925/1.375 MHz, 3.072 MB) | |
| AMD Radeon HD 7950 (800/800/1.250 MHz, 3.072 MB) | |
| AMD Radeon HD 7870 (1.000/1.000/1.200 MHz, 2.048 MB) | |
| AMD Radeon HD 7850 (860/860/1.200 MHz, 2.048 MB) | |
| AMD Radeon HD 7790 (1.075/1.075/1.500 MHz, 1.024/2.048 MB) | |
| AMD Radeon HD 7770 (1.000/1.000/1.125 MHz, 1.024 MB) | |
| AMD Radeon HD 7750 (800/800/1.125 MHz, 1.024 MB) | |
| AMD Radeon HD 6990 (830/830/1.250 MHz, 4.096 MB) | |
| AMD Radeon HD 6970 (880/880/1.375 MHz, 2.048 MB) | |
| AMD Radeon HD 6950 (800/800/1.200 MHz, 2.048 MB) | |
| AMD Radeon HD 6870 (900/900/1.050 MHz, 1.024 MB) | |
| AMD Radeon HD 6850 (775/775/1.000 MHz, 1.024 MB) | |
| AMD Radeon HD 6790 (840/840/1.050 MHz, 1.024 MB) | |
| AMD Radeon HD 6770 (850/850/1.200 MHz, 1.024 MB) | |
| Драйверы | |
| NVIDIA | GeForce 327.23 |
| AMD | Catalyst 13.11 Beta |
Мы выражаем благодарность ASUS, Intel, ADATA, Thermaltake и Seasonic за предоставленные компоненты.
Настройки драйверов NVIDIA:
- Текстурная фильтрация: Качество
- Сглаживание- гамма-коррекция: Да
- Текстурная фильтрация - оптимизация анизотропии: Нет
- Текстурная фильтрация - отрицательный LOD Bias: Заблокировано
Текстурные настройки AMD:
- Текстурная фильтрация: Качество
- Catalyst AI: Выключен/ Качество
Ниже приведены настройки тестов, использованных нами:
Futuremark 3DMark 11 (DX11):
- Entry
- Performance
- Extreme
Futuremark 3DMark (DX11):
- Ice Storm
- Cloud Gate
- Fire Strike
- Fire Strike Extreme
- Sala
Compute Mark (Complex):
- Fluid 3D
- Fluid 2D
- Mandel Vektor
- Mandel Skalar

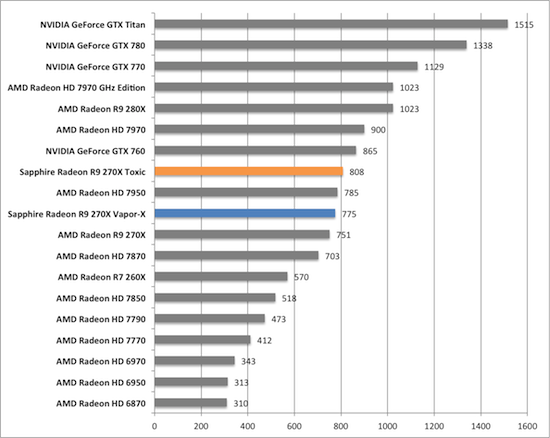

- RayTracing
Unigine Valley (DX11):
- 1.680x1.050 1xAA/AF

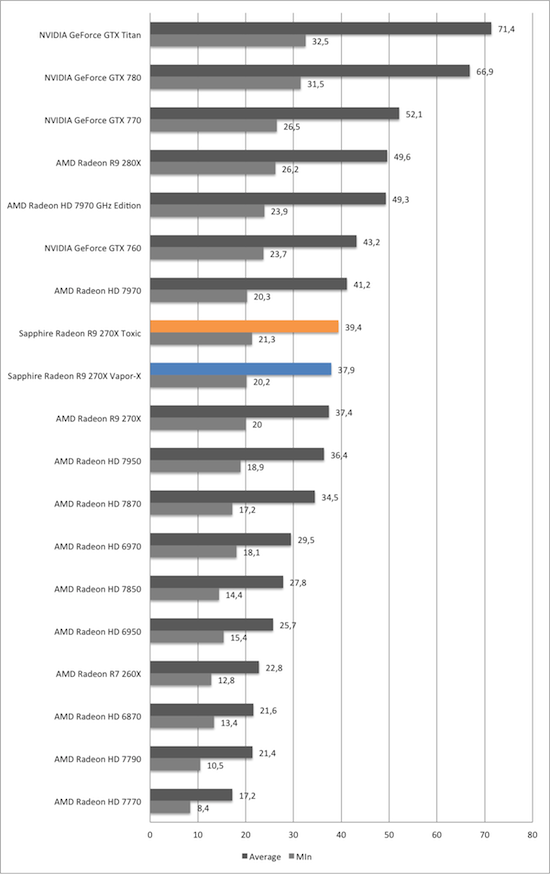

- 1.680x1.050 8xAA/16xAF
- 1.920x1.080 1xAA/AF
- 1.920x1.080 8xAA/16xAF
- 2.560x1.600 1xAA/AF

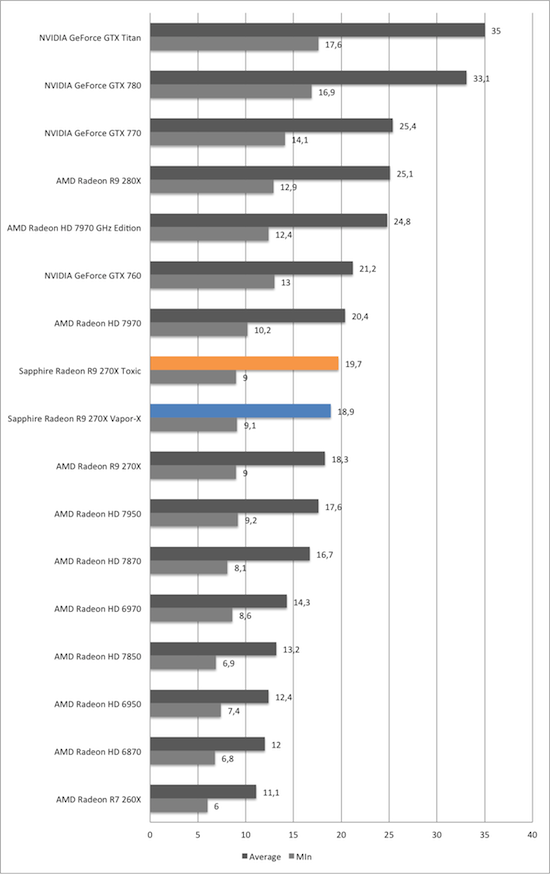

- 2.560x1.600 8xAA/16xAF

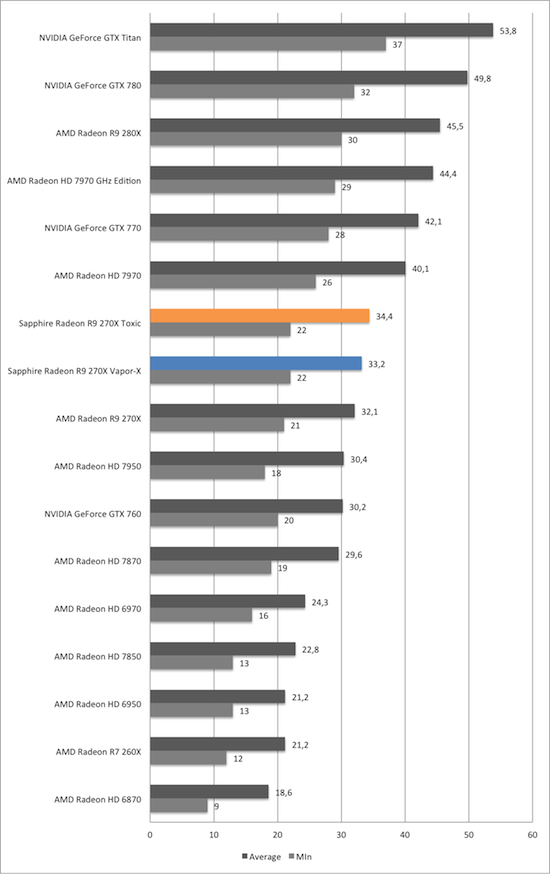

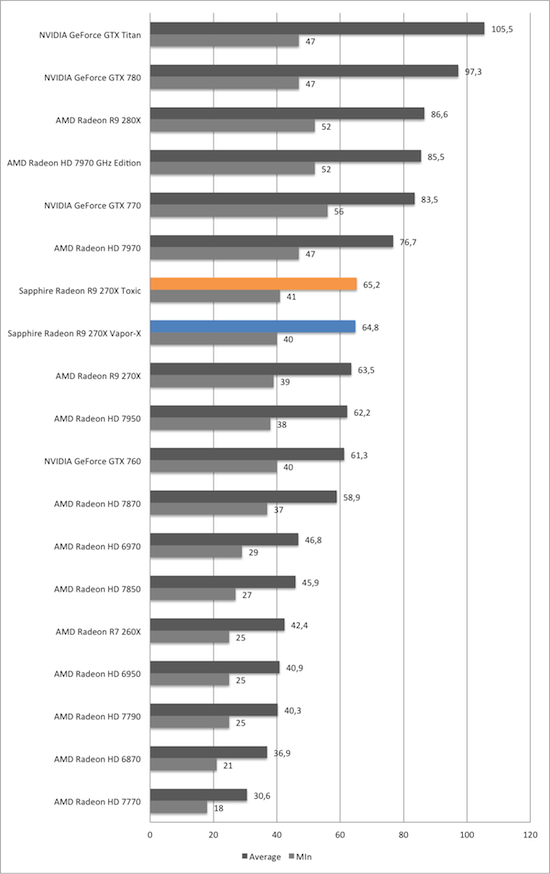

Anno 2070 (DX11):
- 1.680x1.050 1xAA/AF
- 1.680x1.050 MLAA 16xAF
- 1.920x1.080 1xAA/AF
- 1.920x1.080 MLAA 16xAF
- 2.560x1.600 1xAA/AF
- 2.560x1.600 MLAA 16xAF
Battlefield 3 (DX11):
- 1.680x1.050 1xAA/AF
- 1.680x1.050 4xMSAA 16xAF
- 1.920x1.080 1xAA/AF
- 1.920x1.080 4xMSAA 16XAF
- 2.560x1.600 1xAA/AF
- 2.560x1.600 4xMSAA 16xAF
Call of Duty: Black Ops II (DX11):
- 1.680x1.050 1xAA/AF
- 1.680x1.050 8xMSAA+FXAA 16xAF
- 1.920x1.080 1xAA/AF
- 1.920x1.080 8xMSAA+FXAA 16XAF
- 2.560x1.600 1xAA/AF
- 2.560x1.600 8xMSAA+FXAA 16xA
Crysis Warhead (DX10):
- 1.680x1.050 1xAA/AF
- 1.680x1.050 8xMSAA 16xAF
- 1.920x1.080 1xAA/xAF
- 1.920x1.080 8xMSAA 16xAF
- 2.560x1.600 1xAA/AF
- 2.560x1.600 8xMSAA 16xAF
Crysis 3 (DX11):
- 1.680x1.050 2TXSMAA/16xAF
- 1.680x1.050 4xMSAA/16xAF
- 1.920x1.080 2TXSMAA/16xAF
- 1.920x1.080 4xMSAA/16xAF
- 2.560x1.600 2TXSMAA/16xAF
- 2.560x1.600 4xMSAA/16xAF
The Elder Scrolls V: Skyrim (DX9):
- 1.680x1.050 1xAA/AF
- 1.680x1.050 8xAA+FXAA 16xAF
- 1.920x1.080 1xAA/AF
- 1.920x1.080 8xAA+FXAA 16xAF
- 2.560x1.600 xAA/AF
- 2.560x1.600 8xAA+FXAA 16xAF
Far Cry 3 (DX11):
- 1.680x1.050 8xAAx16xAF
- 1.920x1.080 8xAA/16xAF
- 2.560x1.600 8xAA/16xAF
Hitman: Absolution (DX11):
- 1.680x1.050 8xMSAA/16xAF
- 1.920x1.080 8xMSAA/16xAF
- 2.560x1.600 8xMSAA/16xAF
Bioshock Infinite:
- 1.680x1.050 8xMSAA/16xAF
- 1.920x1.080 8xMSAA/16xAF
- 2.560x1.600 8xMSAA/16xAF
Перейдём к оценке уровня шума, энергопотребления и температур видеокарт Sapphire.
Уровень шума в режиме бездействия
Уровень шума под нагрузкой
Уровень шума Sapphire Radeon R9 270X Vapor-X и Sapphire Radeon R9 270X Toxic под обычной 2D-нагрузкой и в 3D-режиме можно назвать низким. Но видеокарта Vapor-X всё же работает чуть тише, причём обе модели явно дают меньший уровень шума, чем эталонная модель AMD.

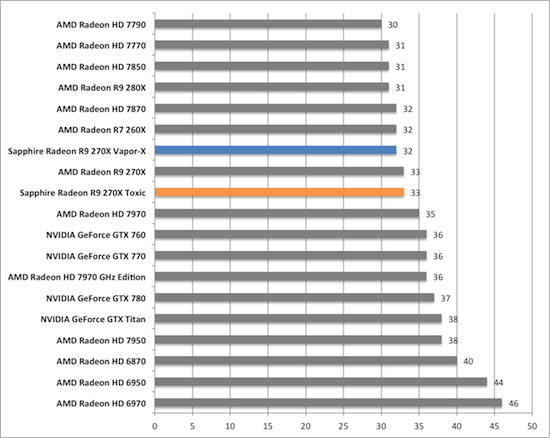

Температура в режиме бездействия

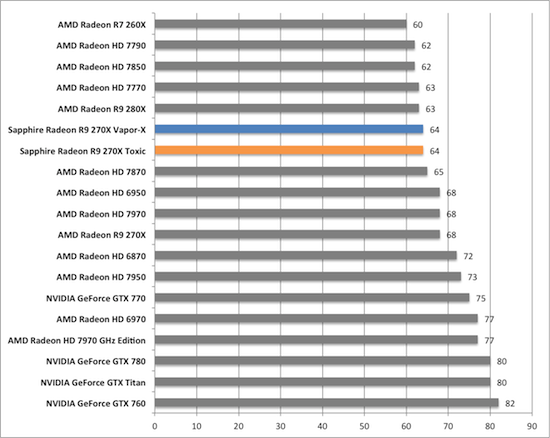

Температура под нагрузкой
По температуре GPU мы получаем минимальные отличия между двумя тестовыми видеокартами, под нагрузкой они не нагреваются сильнее 64 °C. Эталонная видеокарта AMD даёт температуру на четыре градуса выше.
Энергопотребление всей системы в режиме бездействия
Энергопотребление всей системы под нагрузкой
По энергопотреблению никаких сюрпризов мы не получили. Из-за более высоких тактовых частот оба тестовых образца потребляли больше энергии, чем эталонная видеокарта, причём Sapphire Radeon R9 270X Toxic выходит вперёд по энергопотреблению. Система под нагрузкой потребляла 340,2 Вт энергии от розетки. У "младшей" видеокарты Vapor-X энергопотребление оказалось чуть ниже - 332,8 Вт. Эталонная видеокарта Radeon R9 270X чуть менее "прожорливая" - 326,5 Вт. То же самое касается и режима бездействия, но энергопотребление там значительно меньше, как и разница между видеокартами.
Мы добавили в наши тесты предыдущее поколение 3DMark. 3DMark 11 является первым тестом, полностью ориентированным на DirectX 11, от разработчика Futuremark. Именно по этой причине тест интенсивно использует тесселяцию, глубину поля резкости, объёмное освещение и DirectCompute. Вполне логичным кажется требование по наличию многоядерного процессора с количеством ядер не меньше четырёх. Скачать тест можно в соответствующем разделе нашего сайта.
Futuremark 3DMark 11 - Entry
Futuremark 3DMark 11 - Performance
Futuremark 3DMark 11 - Extreme
Новый тест Futuremark 3DMark позволяет сравнивать разные устройства, от смартфонов до high-end ПК. В тесте предоставляются три пресета, которые охватывают все сферы производительности благодаря изменяемым настройкам. Конечно, в тесте используются такие технологии, как тесселяция, глубина поля резкости, объемное освещение и DirectCompute. Тестовый прогон Firestrike Extreme должен поставить даже high-end видеокарты "на колени". Скачать тест Futuremarks 3DMark можно в соответствующем разделе сайта.
Futuremark 3DMark - Ice Storm
Futuremark 3DMark - Cloud Gate
Futuremark 3DMark - Fire Strike
Futuremark 3DMark - Fire Strike Extreme
Тест Unigine Heaven неплохо показал себя в будущем в качестве платформы для сравнения производительности, недавно он был улучшен в виде версии Valley. Тест создаёт ландшафт площадью 64 млн. квадратных метров, который накладывает высокую нагрузку на современные GPU, в том числе, благодаря богатой растительности и динамически изменяемой погоде. Встроенный тест оценивает производительность в различных окружениях, что позволяет составить полную общую картину производительности. Скачать Unigine Valley можно на сайте разработчика.
Unigine Valley - 1680x1050 1xAA 1xAF
Unigine Valley - 1680x1050 8xAA 6xAF
Unigine Valley - 1920x1080 1xAA 1xAF
Unigine Valley - 1920x1080 8xAA 6xAF
Unigine Valley - 2560x1600 1xAA 1xAF
Unigine Valley - 2560x1600 8xAA 6xAF
AMD и NVIDIA всегда подчёркивают вычислительную производительность своих GPU. И в дополнение к многочисленным движкам с поддержкой OpenCL, мы также решили оценить вычислительную производительность отдельно. Мы взяли тест LuxMark 2.0, тестовую сцену "Sala" с использованием RayTracing, результат теста выводится в сэмплах в секунду. Скачать LuxMark 2.0 можно по следующей ссылке.
Luxmark 2.0 - Sala
С помощью теста ComputeMark мы пытались более точно оценить вычислительную производительность GPU. Тест основан на автоматическом выполнении нескольких вычислительных сценариев, которые накладывают различные требования к "железу". Вычислительная мощность тесту предоставляется через API DirectX 11 Compute. Среди всего прочего тест включает сценарий отслеживания лучей (RayTracing). Скачать ComputeMark можно на сайте разработчика.
ComputeMark - 1024x600 Complex - Fluid2D
ComputeMark - 1024x600 Complex - Fluid3D
ComputeMark - 1024x600 Complex - Mandel Skalar
ComputeMark - 1024x600 Complex - Mandel Vektor
ComputeMark - 1024x600 Complex - RayTracing
Действие пятой игры в семействе The Elder Scrolls разворачивается в провинции Skyrim. Сюжет игры построен вокруг возвращения драконов, что было предсказано в древних свитках ("Elder Scrolls"). Геймер играет роль "довакина", то есть персонажа с телом человека и душой дракона. В игре вам предстоит сражаться не только с обычными тварями, но и с драконами. Добавим к этому реалистичные улицы и захватывающие дух пейзажи, уходящие в горизонт. Благодаря отличной детализации растительности и значительной дальности видимости Skyrim может нагрузить любую видеокарту.

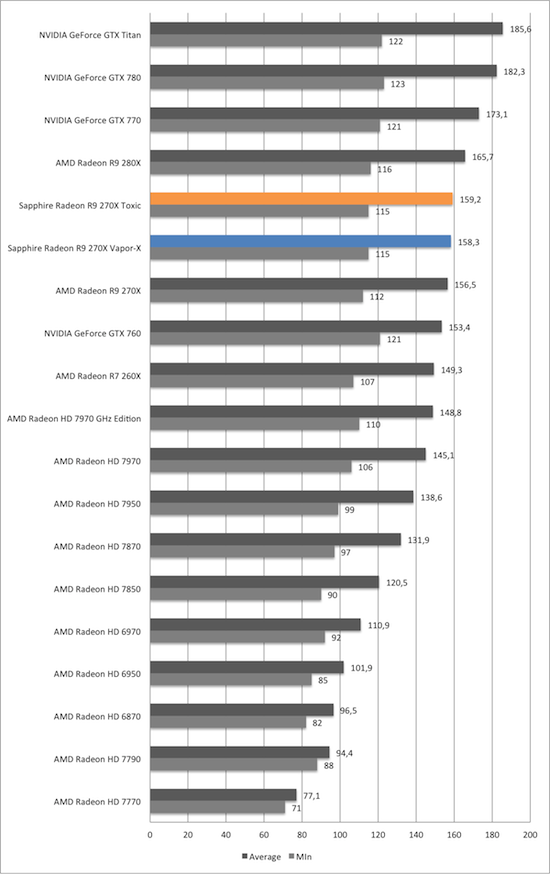

The Elder Scrolls V: Skyrim - 1680x1050 1xAA 1xAF
The Elder Scrolls V: Skyrim - 1680x1050 8xAA+FXAA 16xAF
The Elder Scrolls V: Skyrim - 1920x1080 1xAA 1xAF

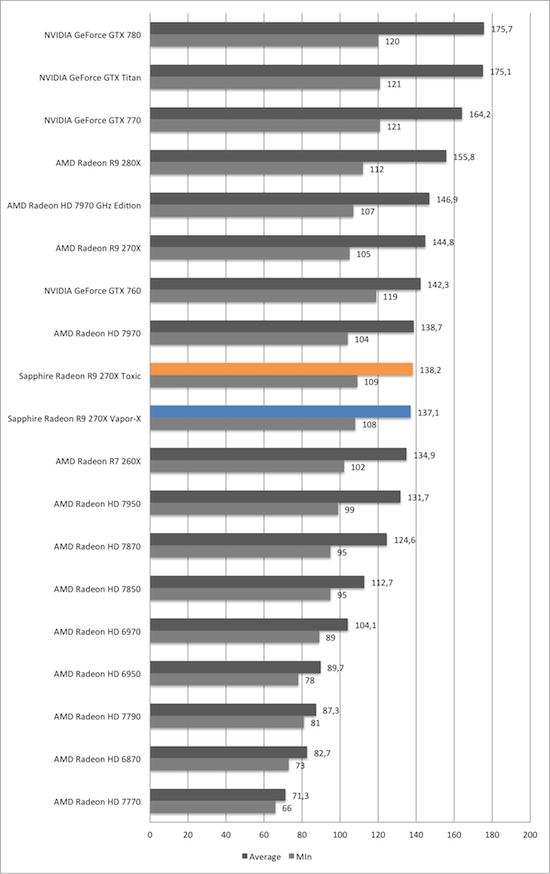

The Elder Scrolls V: Skyrim - 1920x1080 8xAA+FXAA 16xAF
The Elder Scrolls V: Skyrim - 2560x1600 1xAA 1xAF

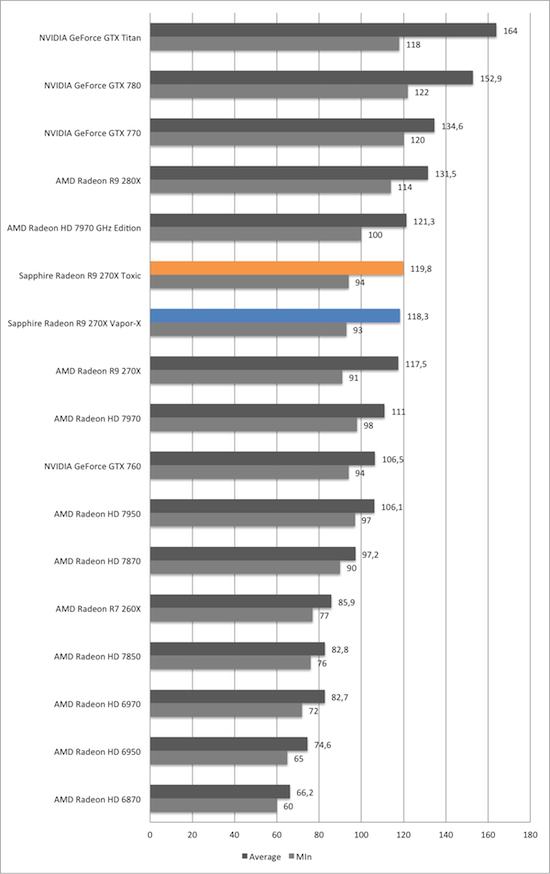

The Elder Scrolls V: Skyrim - 2560x1600 8xAA+FXAA 16xAF
Разработчиков Crysis можно поблагодарить за то, что их игра стала тестом де-факто графических возможностей ПК. Движок Cry Engine всегда отличался тем, что мог "поставить на колени" даже новейшие high-end системы. Именно по этой причине для наших тестов мы взяли дополнение Crysis Warhead. Мы запускали Crysis в режиме DirectX 10 с максимальным уровнем детализации.

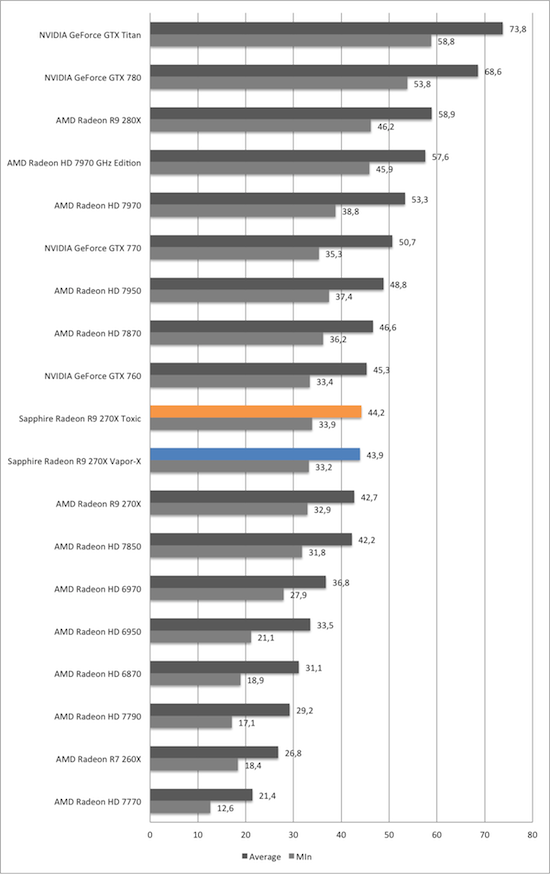

Crysis Warhead - 1680x1050 1xAA 1xAF
Crysis Warhead - 1680x1050 8xAA 16xAF
Crysis Warhead - 1920x1080 1xAA 1xAF
Crysis Warhead - 1920x1080 8xAA 16xAF
Crysis Warhead - 2560x1600 1xAA 1xAF

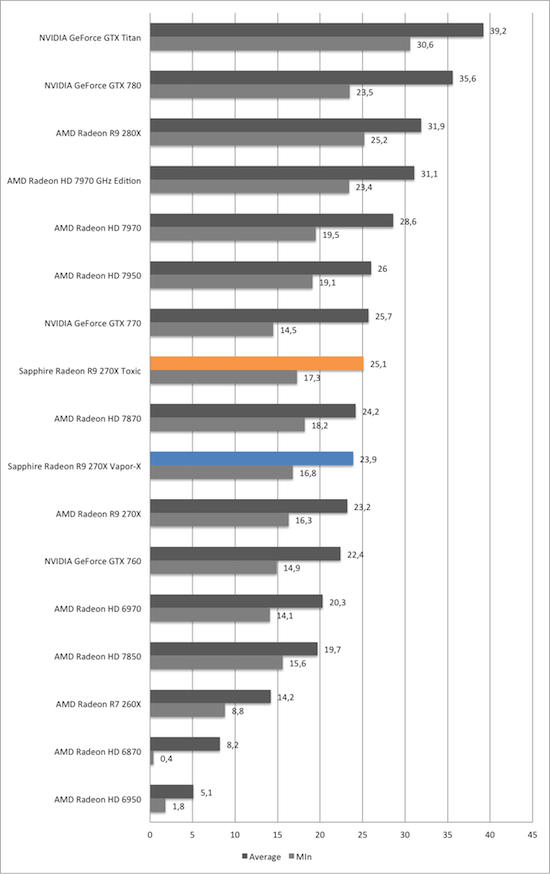

Crysis Warhead - 2560x1600 8xAA 16xAF
С игрой Crysis 3 мы получили нового технологического лидера. Игра поддерживает только видеокарты класса DirectX 11, так что Crytek, разработчик Crysis 3, однозначно задал направление развития. В игре используются тесселяция и мощные алгоритмы пост-обработки для сглаживания, способные "поставить на колени" даже новейшие видеокарты.
Crysis 3 - 1680x1050 2TXSMAA 16xAF

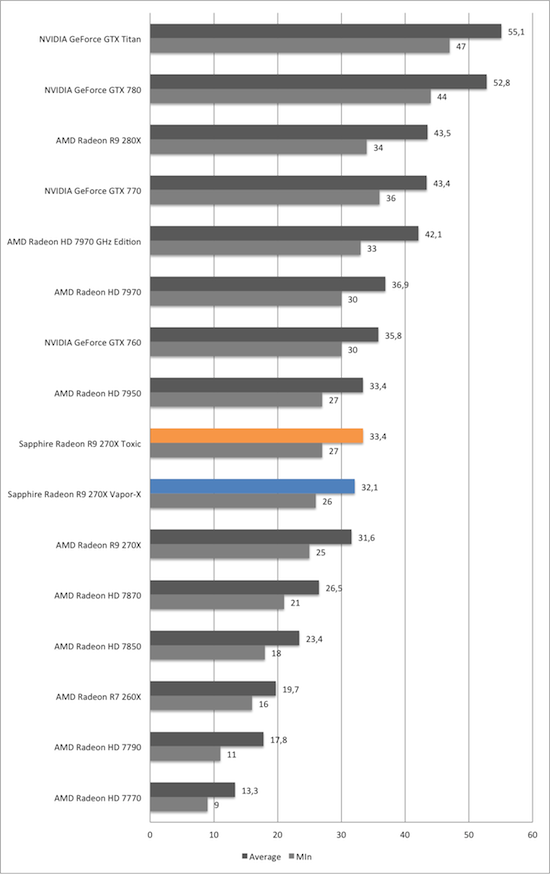

Crysis 3 - 1680x1050 4xMSAA 16xAF
Crysis 3 - 1920x1080 2TXSMAA 16xAF

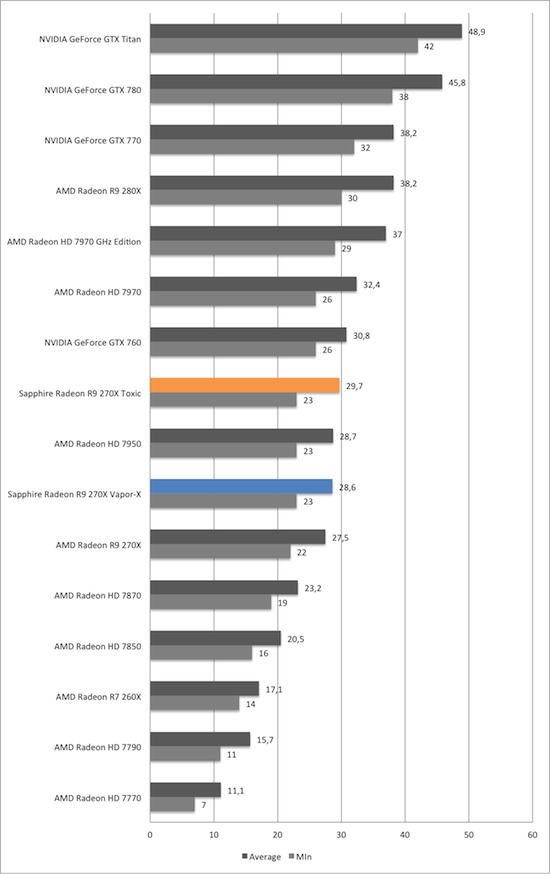

Crysis 3 - 1920x1080 4xMSAA 16xAF

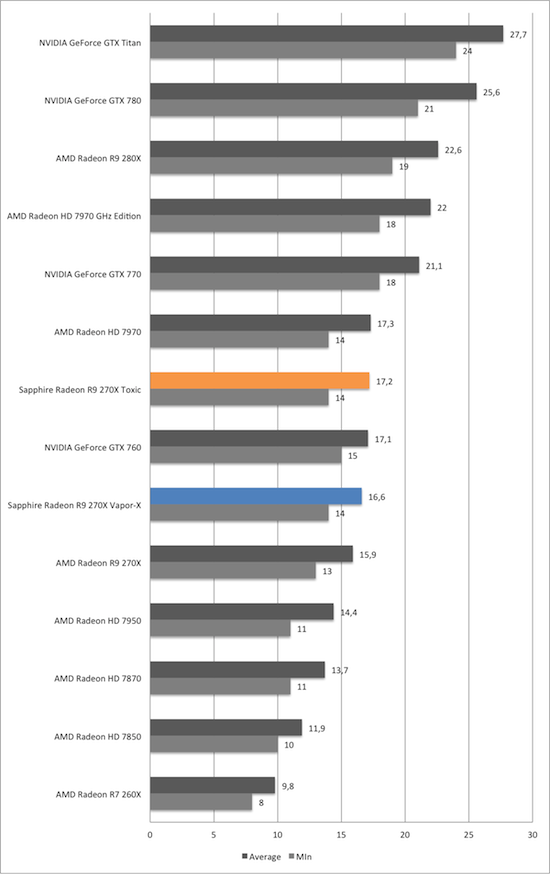

Crysis 3 - 2560x1600 2TXSMAA 16xAF
Crysis 3 - 2560x1600 4xMSAA 16xAF
Black Ops 2 - последняя часть в игровой линейке "Call of Duty", при этом новое дополнение опирается на различные улучшения движка. Мир находится в состоянии холодной войны между Китаем и США за драгоценные редкоземельные металлы. Запрет экспорта привёл к кибератаке, парализовавшей китайский фондовый рынок. Конфликт разворачивается между двумя сторонами, которые, тем не менее, избегают открытого противостояния.
Call of Duty: Black Ops II - 1680x1050 1xMSAA 1xAF
Call of Duty: Black Ops II - 1680x1050 8xMSAA+FXAA 16xAF
Call of Duty: Black Ops II - 1920x1080 1xMSAA 1xAF
Call of Duty: Black Ops II - 1920x1080 8xMSAA+FXAA 16xAF
Call of Duty: Black Ops II - 2560x1600 1xMSAA 1xAF
Call of Duty: Black Ops II - 2560x1600 8xMSAA+FXAA 16xAF
Игра Anno 2070 отличается от предшествующих игр серии тем, что действие происходит не в прошлом, а через 60 лет в будущем. Геймплей во многом похож, то есть вам нужно исследовать и открывать острова, колонизировать их, создавать циклы производства продукции и развития поселений, чтобы удовлетворять потребности общества, а также выстраивать дипломатические отношения с соседями. В игру были введены три фракции: Эко/Eco нацеливаются на развитие возобновляемых источников энергии и сохранение природы, Магнаты/Tycoons не стесняются загрязнять окружающую среду ради прибыльной работы тяжелой промышленности. Третья фракция Техи/Techs развивают новые технологии и осваивают морские глубины. Большие острова, живая флора и фауна, впечатляющие эффекты воды и растительности - всё это в изобилии имеется в игре благодаря движку Related Designs (DX11), и высокие настройки детализации накладывают немалую нагрузку на видеокарту.
Anno 2070 - 1680x1050 1xMLAA 1xAF
Anno 2070 - 1680x1050 8xMLAA 16xAF
Anno 2070 - 1920x1080 1xMLAA 1xAF
Anno 2070 - 1920x1080 8xMLAA 16xAF
Anno 2070 - 2560x1600 1xMLAA 1xAF
Anno 2070 - 2560x1600 8xMLAA 16xAF
Семейство Battlefield недавно получило уже третью итерацию, позволяющую геймерам сражаться друг с другом на масштабных аренах. В игре можно выбирать бойцов разной специализации, воевать с помощью реалистично смоделированного оружия и техники. Добавьте к этому мощный движок Frostbite 2 (DX11), обеспечивающий глубокое погружение в игру. Благодаря продвинутой системе совершенствований, достижений и роста персонажа интерес к игре не будет ослабевать в течение долгого времени, добавьте к этому возможность разблокирования оружия и гаджетов. Так что длительное наслаждение третьей игрой в семействе Battlefield гарантировано.
Battlefield 3 - 1680x1050 1xMSAA 1xAF
Battlefield 3 - 1680x1050 4xMSAA 16xAF
Battlefield 3 - 1920x1080 1xMSAA 1xAF
Battlefield 3 - 1920x1080 4xMSAA 16xAF
Battlefield 3 - 2560x1600 1xMSAA 1xAF
Battlefield 3 - 2560x1600 4xMSAA 16xAF
Самая новая игра в семействе Far Cry построена на движке Dunia Engine 2, разработчиком выступила Ubisoft. Геймер традиционно переносится на тропический остров, где он играет роль протагониста Джейсона Броди, попавшего на остров со своими друзьями. Главного героя со всей честной компанией захватывают в плен пираты, поэтому выбираться придётся в одиночку. А потом, с помощью местных жителей, геймеру придётся вызволять из плена друзей и расстреливать врагов. Far Cry 3, как и две предыдущие версии игры, радует впечатляющей графикой. В режиме DirectX 11 картинка значительно улучшается сглаживанием, технологией Ambient Occlusion и красивыми текстурами. Добавим к этому высокую плотность деталей, так что даже high-end видеокартам придётся нелегко.
![Screenshot zu Far Cry 3](/"images/stories/spiele_bench_screenshots/farcry3-3.jpg)
Far Cry 3 - 1680x1050 8xAA 16xAF

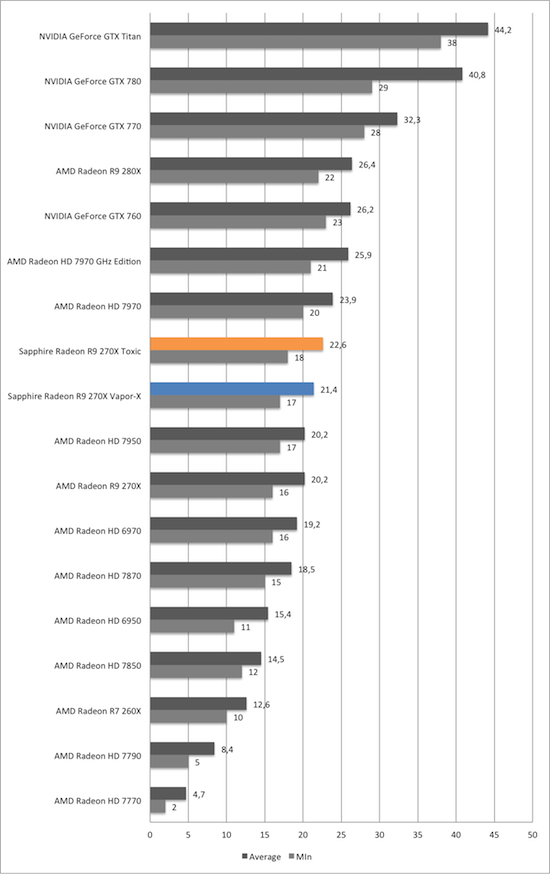

Far Cry 3 - 1920x1080 8xAA 16xAF

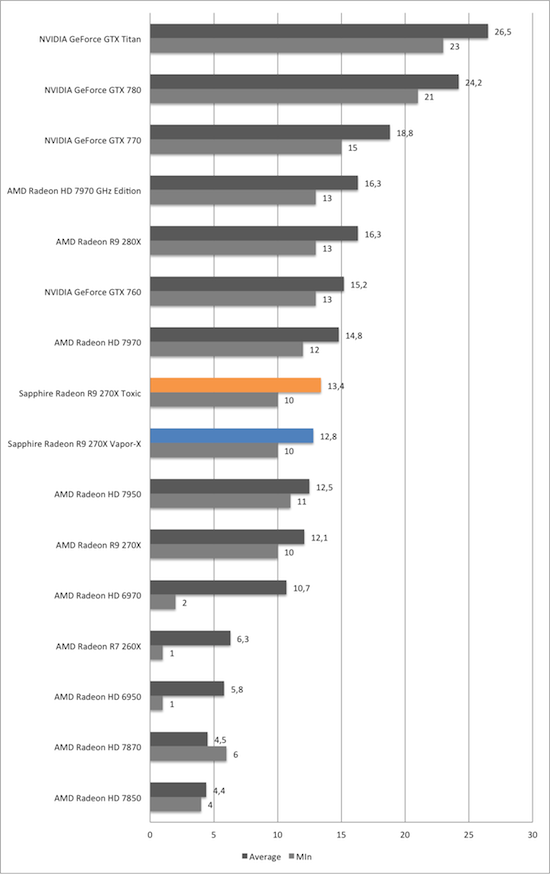

Far Cry 3 - 2560x1600 8xAA 16xAF
Hitman: Absolution можно назвать наследницей предыдущей игры Hitman: Blood Money. Главный персонаж - агент 47, работающий профессиональным киллером. В Hitman: Absolution агенту 47 предстоит узнать, что бывшие друзья предали его и покинули. Так что придётся заняться обычным делом, чтобы распутать ситуацию. Игра Hitman: Absolution базируется на движке Glacier 2, который способен нагрузить даже high-end видеокарты.
Hitman: Absolution - 1680x1050 8xMSAA 16xAF
Hitman: Absolution - 1920x1080 8xMSAA 16xAF
Среди горячих новинок 2013 года почетное место занимает Bioshock Infinite. Игра радует не только захватывающим сюжетом, но и технологическими инновациями. Движок игры может задействовать практически все современные эффекты DirectX 11, в игре они есть. Так что мы решили добавить Bioshock Infinite к нашему тестовому пакету.
BioShock Infinite - 1680x1050 8xMSAA 16xAF
BioShock Infinite - 1920x1080 8xMSAA 16xAF
BioShock Infinite - 2560x1600 8xMSAA 16xAF
Массивная система охлаждения видеокарты Sapphire Radeon R9 270X Toxic пока что слабо оправдывала себя. Но всё может измениться в тестах разгона. После многочисленных тестов стабильности и производительности мы остановились на частоте 1.255 МГц для GPU и 1.605 МГц для памяти. Как видим, 2048 Мбайт видеопамяти разогнались довольно хорошо. У "младшей" видеокарты Sapphire Radeon R9 270X Vapor-X уровень разгона составил 1.205 МГц для GPU и 1.585 МГц для памяти.
Разгон привёл к следующему влиянию на производительность:
Futuremark 3DMark - Fire Strike
Unigine Valley - 2560x1600 8xAA 16xAF
The Elder Scrolls V: Skyrim - 2560x1600 8xAA+FXAA 16xAF
Battlefield 3 - 2560x1600 4xMSAA 16xAF
Энергопотребление всей системы под нагрузкой
Температура под нагрузкой
Уровень шума под нагрузкой
Sapphire одной из первых выслала в нашу тестовую лабораторию новые видеокарты AMD Radeon R9 270X, отличающиеся от эталонной модели. Причём отличия у Radeon R9 270X Vapor-X и Radeon R9 270X Toxic оказались весьма существенны. Начнём с внешнего вида: у видеокарты Vapor-X используется сине-чёрная расцветка, у Toxic мы получаем довольно необычную смесь чёрного и оранжевого. Кроме того, система охлаждения у Toxic оказалась одной из самых мощных, которые мы встречали у видеокарт Sapphire.
Вместе с тем две видеокарты Radeon R9 270X выделяются не только системой охлаждения, хотя здесь они демонстрируют отличную эффективность и низкий уровень шума. Вы получите более высокие тактовые частоты 1.100/1.450 МГц и 1.150/1.500 МГц для GPU и памяти, что даёт более высокую производительность.
{jphoto image=44477}
Видеокарта Sapphire Radeon R9 270X Vapor-X получилась очень удачной. Из-за более высоких тактовых частот GPU и памяти (прирост на 50 МГц) мы получили чуть более высокий уровень производительности, чем у обычной Radeon R9 270X - то же самое верно и для энергопотребления. Наша тестовая система с видеокартой Sapphire потребляла от розетки до 332,8 Вт энергии. Эталонная видеокарта AMD потребляла примерно на 6 Вт меньше - разумная разница, учитывая прирост производительности у Vapor-X. Но производительность кулера впечатляет больше - два 85-мм вентилятора даже под нагрузкой не шумели громче 48,1 дБ(A). Хотя та же эталонная видеокарта AMD превысила планку 50 дБ(A), уровень шума у неё составил 51,8 дБ(А).
Чуть меньше нам понравился потенциал разгона. Здесь видеокарта Sapphire Radeon R9 270X Vapor-X показала уровень 1.205/1.585 МГц, который можно назвать средним. По крайней мере, если сравнивать с предыдущими (почти идентичными) видеокартами Radeon HD 7870 или "старшей" моделью Radeon R9 270X Toxic собственного производства. Комплект поставки тоже довольно спартанский. Помимо руководства по быстрой настройке Sapphire прикладывает только CD с драйвером и переходники питания и VGA. Другие производители обычно бывают чуть более щедрыми, добавляя ещё и игры. Впрочем, скоро должен быть объявлен пакет Never Settle для новых видеокарт, но подробностей мы пока не знаем, с нашими тестовыми видеокартами никаких купонов не было.
| Sapphire Radeon R9 270X Vapor-X | |
|---|---|
| Модель | Sapphire Radeon R9 270X Vapor-X (11217-00-40G) |
| Розничная цена | Узнать цену в России 200 евро в Европе |
| Модельный номер | 11217-00-40G |
| Сайт производителя | Официальная страница Sapphire Radeon R9 270X Vapor-X |
| Технические спецификации | |
| GPU | Curacao XT |
| Техпроцесс | 28 нм |
| Число транзисторов | 2,08 млрд. |
| Тактовая частота GPU (базовая частота) | 1.050 МГц |
| Тактовая частота GPU (частота Boost) | 1.100 МГц |
| Частота памяти | 1.450 МГц |
| Тип памяти | GDDR5 |
| Объём памяти | 2.048 Мбайт |
| Ширина шины памяти | 256 бит |
| Пропускная способность памяти | 185,6 Гбайт/с |
| Версия DirectX | 11.2 |
| Потоковые процессоры | 1.280 (1D) |
| Текстурные блоки | 80 |
| Конвейеры растровых операций (ROP) | 32 |
| Пиксельная скорость заполнения | 35,2 Гпиксель/с |
| SLI/CrossFire | CrossFireX |
| Уровень шума | |
| В режиме бездействия | 37,1 дБ(A) |
| Под нагрузкой | 48,1 дБ(A) |
| Энергопотребление | |
| В режиме бездействия | 106,4 Вт |
| Под нагрузкой | 332,8 Вт |
| Температуры | |
| В режиме бездействия | 32 °C |
| Под нагрузкой | 64 °C |
Видеокарта Sapphire Radeon R9 270X Toxic показала более высокие результаты. Конечно, она оказалась длиннее большинства high-end видеокарт, мы получили 31,4 см, так что следует быть аккуратным при выборе корпуса. Но такая длина связана с мощной системой охлаждения, радующей производительностью и эффективностью. Кулер оснащен тремя осевыми вентиляторами диаметром 85 или 70 мм, которые обеспечивают быстрое отведение тепла от рёбер радиатора. Также за охлаждение GPU отвечают три медные тепловые трубки толщиной до 10 мм. Видеокарта Sapphire Radeon R9 270X Toxic приятно тихо работала даже под полной нагрузкой, уровень шума не превышал 48,7 дБ(A). Эталонная видеокарта AMD шумела громче - 51,8 дБ(А) под полной нагрузкой. Температура тоже была приятно низкой. Наш тестовый образец нагревался до температуры, максимум, 64 °C.
Высокая производительность системы охлаждения и качественные компоненты помогли Sapphire Radeon R9 270X Toxic показать существенно лучший потенциал разгона. Мы смогли увеличить тактовые частоты до 1.255 и 1.605 МГц для GPU и памяти, соответственно, что обеспечило дальнейший прирост производительности.
| Sapphire Radeon R9 270X Toxic | |
|---|---|
| Модель | Sapphire Radeon R9 270X Toxic (11217-02-40G) |
| Розничная цена | Узнать цену в России 220 евро в Европе |
| Модельный номер | 11217-02-40G |
| Сайт производителя | Официальная страница Sapphire Radeon R9 270X Toxic |
| Технические спецификации | |
| GPU | Curacao XT |
| Техпроцесс | 28 нм |
| Число транзисторов | 2,08 млрд. |
| Тактовая частота GPU (базовая частота) | 1.100 МГц |
| Тактовая частота GPU (частота Boost) | 1.150 МГц |
| Частота памяти | 1.500 МГц |
| Тип памяти | GDDR5 |
| Объём памяти | 2.048 Мбайт |
| Ширина шины памяти | 256 бит |
| Пропускная способность памяти | 192,0 Гбайт/с |
| Версия DirectX | 11.2 |
| Потоковые процессоры | 1.280 (1D) |
| Текстурные блоки | 80 |
| Конвейеры растровых операций (ROP) | 32 |
| Пиксельная скорость заполнения | 36,8 Гпиксель/с |
| SLI/CrossFire | CrossFireX |
| Уровень шума | |
| В режиме бездействия | 37,4 дБ(A) |
| Под нагрузкой | 48,7 дБ(A) |
| Энергопотребление | |
| В режиме бездействия | 107,3 Вт |
| Под нагрузкой | 340,2 Вт |
| Температуры | |
| В режиме бездействия | 33 °C |
| Под нагрузкой | 64 °C |
Альтернативы? Их пока нет. И дело не в том, что видеокарты Sapphire можно было назвать лучшими в своем роде, просто на рынке видеокарт Radeon R9 270X пока очень мало, и в нашей тестовой лаборатории пока побывали не все интересные модели. Если ориентироваться на сходство с видеокартами Radeon HD 7870, мы могли бы рекомендовать PowerColor Radeon HD 7870 Devil (тест и обзор). По крайней мере, с видеокартой вы получите комплект Never Settle - будем надеяться, что AMD скоро объявит игровой комплект и для "старших" моделей видеокарт.
Личное мнение
Sapphire выпустила отличные видеокарты Radeon R9 270X Vapor-X и Radeon R9 270X Toxic, причём это касается не только системы охлаждения, но и внешнего вида. Особенно нам понравилась Sapphire Radeon R9 270X Toxic - выглядит видеокарта отлично. Производитель выбрал весьма необычную для себя цветовую схему. Некоторые опасения вызывает размер системы охлаждения, но всё компенсируют приятно тихая работа и низкая температура. И, конечно, отличный потенциал разгона.
Но есть и поводы для критики: комплект Never Settle пока ещё не представлен для новых видеокарт Radeon R9 и R7. AMD хранит молчание, так что нам придётся ещё какое-то время потерпеть. До тех пор можно рекомендовать старое поколение видеокарт Radeon HD 7000, тем более что технически изменения у новых моделей весьма ограничены. Но Sapphire здесь не при чём... (Андрей Штегмюллер)
