Страница 1: Тест и обзор: Noctua NH-L12Sx77 – обновленный кулер с вертикальным воздушным потоком Top Blow

hardwareluxx news newNoctua NH-L12Sx77 – это новый кулер с вертикальным воздушным потоком, который подойдет для многих корпусов малого форм-фактора благодаря высоте всего 77 мм. Он представляет собой дальнейшее развитие популярного кулера NH-L12S с лучшей совместимостью и более высокой производительностью охлаждения за счет двух дополнительных тепловых трубок. Но насколько велика разница в производительности на самом деле?

NH-L12S и раньше был хорошим выбором, когда требовался кулер со средней высотой и вертикальным воздушным потоком. При установке вентилятора под ребрами охлаждения он занимал по высоте всего 70 мм. Кулер обеспечивал сравнительно хорошую производительность охлаждения для своих размеров. Поэтому мы также используем этот кулер для тестов, когда в тестовом корпусе не хватает места для обычного башенного кулера.

Сама Noctua описывает NH-L12Sx77 как дальнейшее развитие модели NH-L12S. Новинка немного выше, но при высоте 77 мм она все равно должна поместиться во многие корпуса SFF. Шесть тепловых трубок вместо четырех позволяют надеяться на прирост производительности охлаждения. В стандартной комплектации NH-L12Sx77 вентилятор установлен под ребрами охлаждения и дует через них вверх. В корпусах с перфорированными боковыми панелями нагретый воздух таким образом выводится за пределы корпуса. Увеличенная высота призвана улучшить совместимость с модулями оперативной памяти и высокими радиаторами материнской платы. В частности, при стандартной ориентации кулера высота модулей оперативной памяти может достигать 44 мм. При установке вентилятора над ребрами охлаждения свободное пространство под кулером увеличивается до 56 мм.

Цена Noctua NH-L12Sx77 в настоящее время составляет около 9.500 ₽. Базовая модель NH-12S чуть дешевле – от 8.600 ₽.

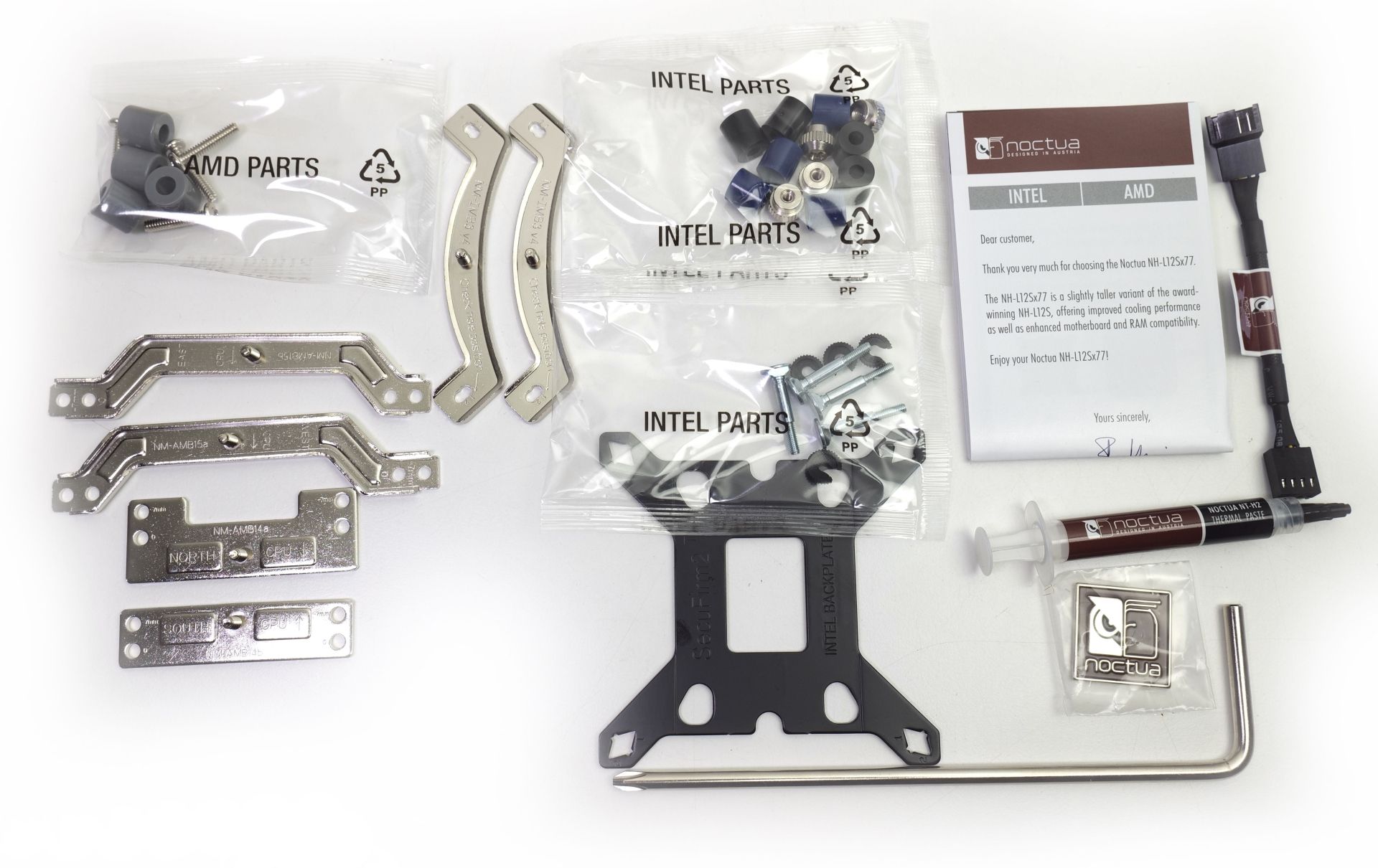

Noctua поставляет аксессуары в коробке, они разделены на монтажный материал для сокетов AMD и Intel и прочие аксессуары. Среди последних – термопаста NT-H2, адаптер для снижения уровня шума NA-RC7 (L.N.A.), простая крестовая отвертка и металлический значок Noctua на корпус. Наконец, в комплект поставки также входит руководство пользователя.

Подписывайтесь на группу Hardwareluxx ВКонтакте и на наш канал в Telegram (@hardwareluxxrussia).

Спецификации
Производитель и модельNoctua NH-L12Sx77
Розничная цена 9.500 ₽
Сайт производителя noctua.at
Тип кулера С вертикальным воздушным потоком
Габариты (с вентилятором) 131 x 128 x 77 мм (Д x Ш x В)
Вес (с вентилятором) 520 г
Материал Основание и тепловые трубки: медь
Ребра радиатора: алюминий
припаянные и никелированные
Тепловые трубки Шесть 6-мм тепловых трубок
Штатные вентиляторы 1x Noctua NF-A12x15 PWM, 450 - 1.850 об/мин
Сокеты AMD: AM5, AM4
Intel: LGA1851, LGA1700, LGA1200, LGA1156, LGA1155, LGA1151, LGA1150
ГарантияШесть лет

В деталях

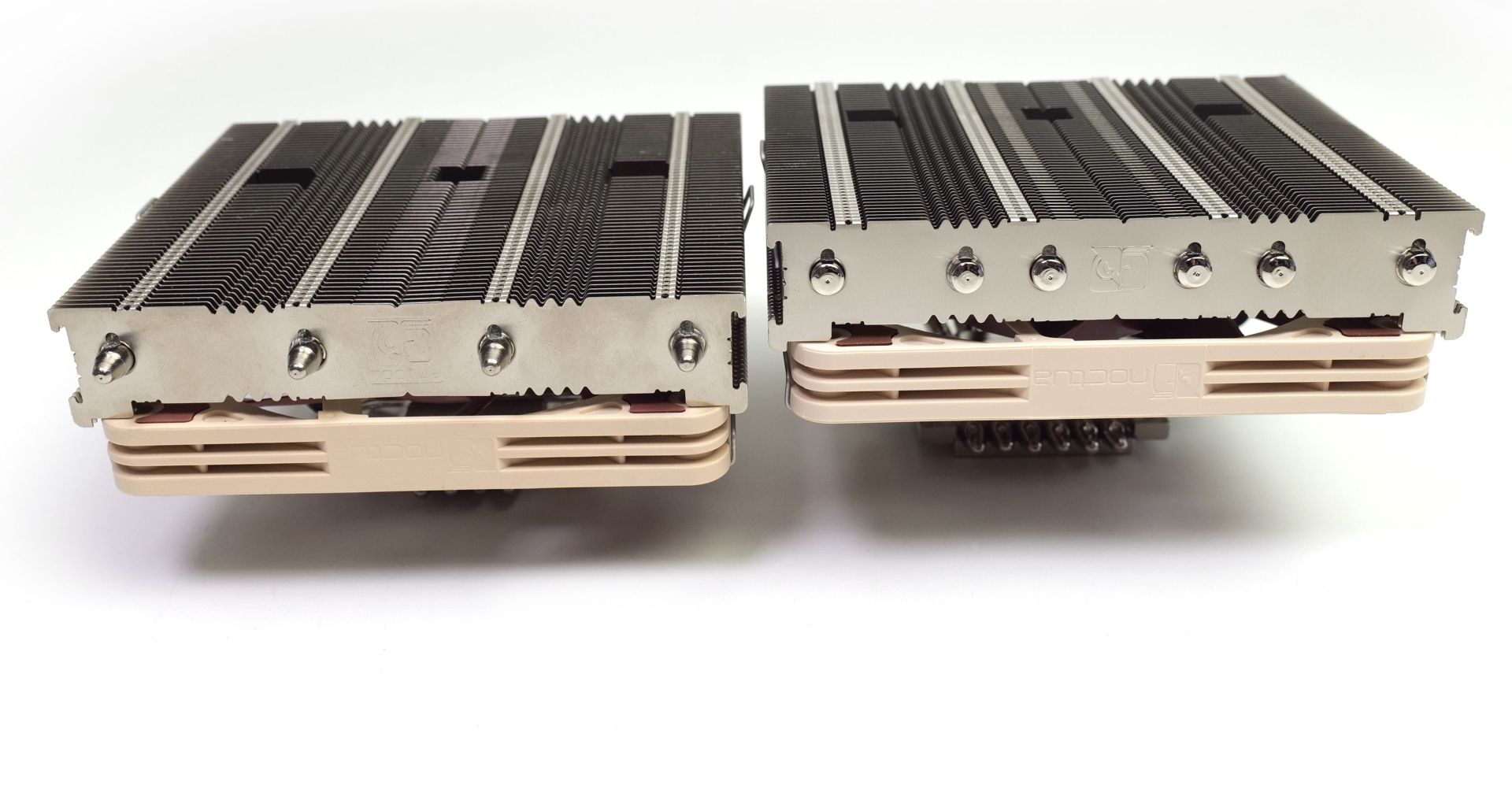

Прямое сравнение NH-L12S и новой модели NH-L12Sx77 показывает, что оба кулера схожи по принципу действия – это кулеры с вертикальным воздушным потоком Top Blow, где вентилятор может быть установлен как над, так и под ребрами охлаждения. Однако есть и два важных отличия: NH-L12Sx77 на 7 мм выше и имеет две дополнительные тепловые трубки. Концы тепловых трубок не так сильно выступают из радиатора, как у NH-L12S.

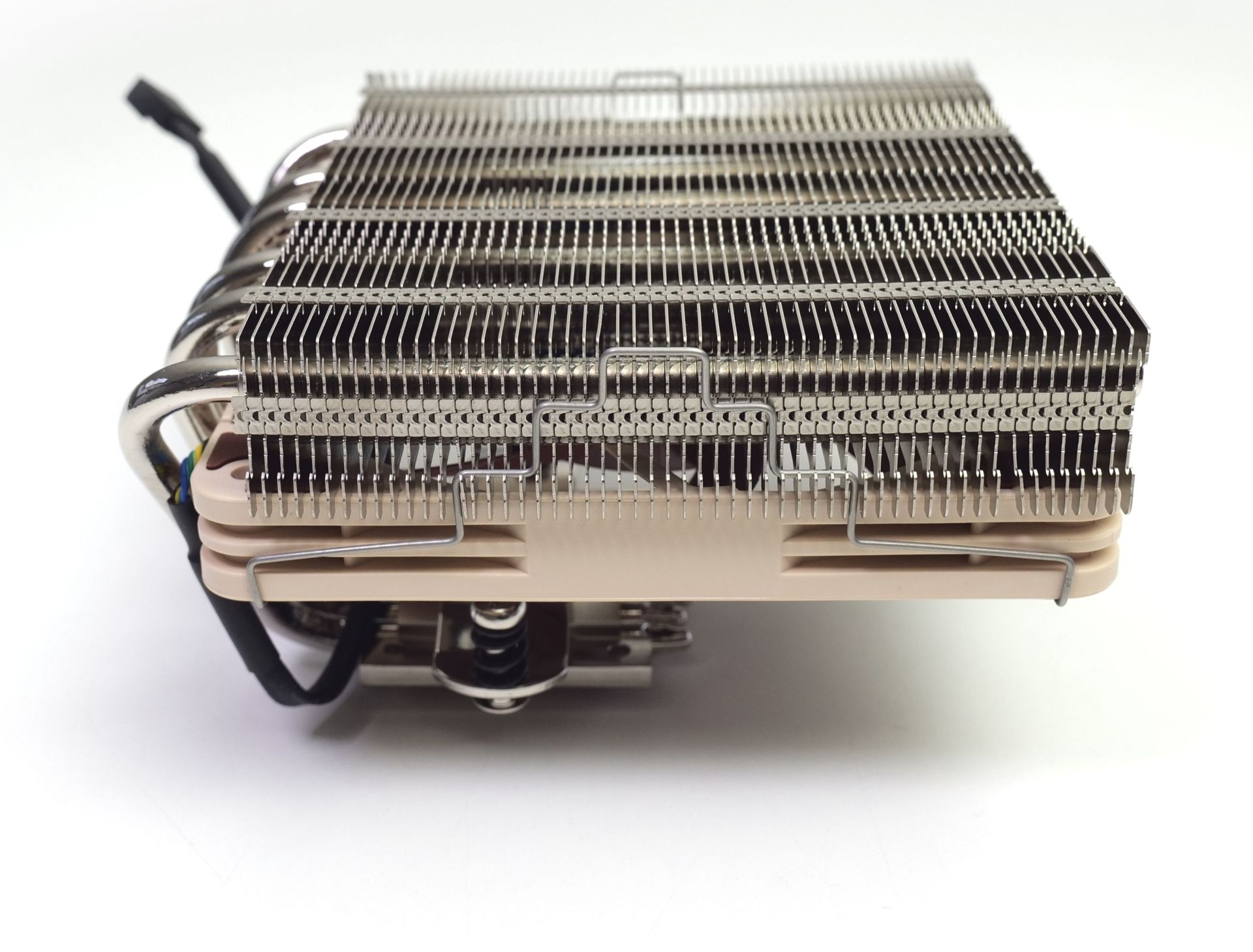

Стандартное крепление вентилятора под радиатором обеспечивает меньшую высоту. Если же перенести вентилятор поверх радиатора, то внизу освобождается больше места для радиаторов чипсета и модулей оперативной памяти – 56 мм вместо 44 мм. Вентилятор крепится с помощью клипс независимо от выбранного режима.

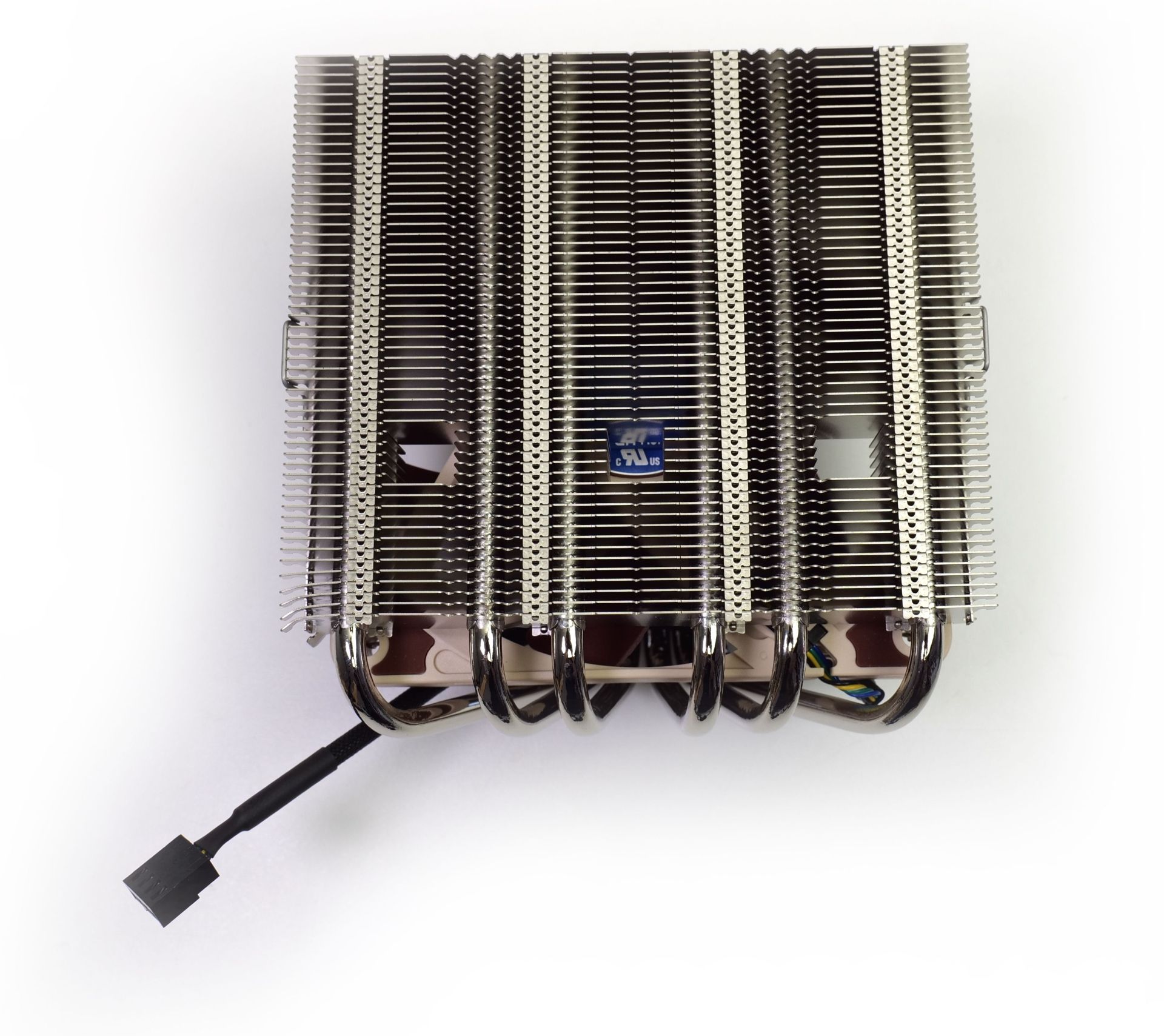

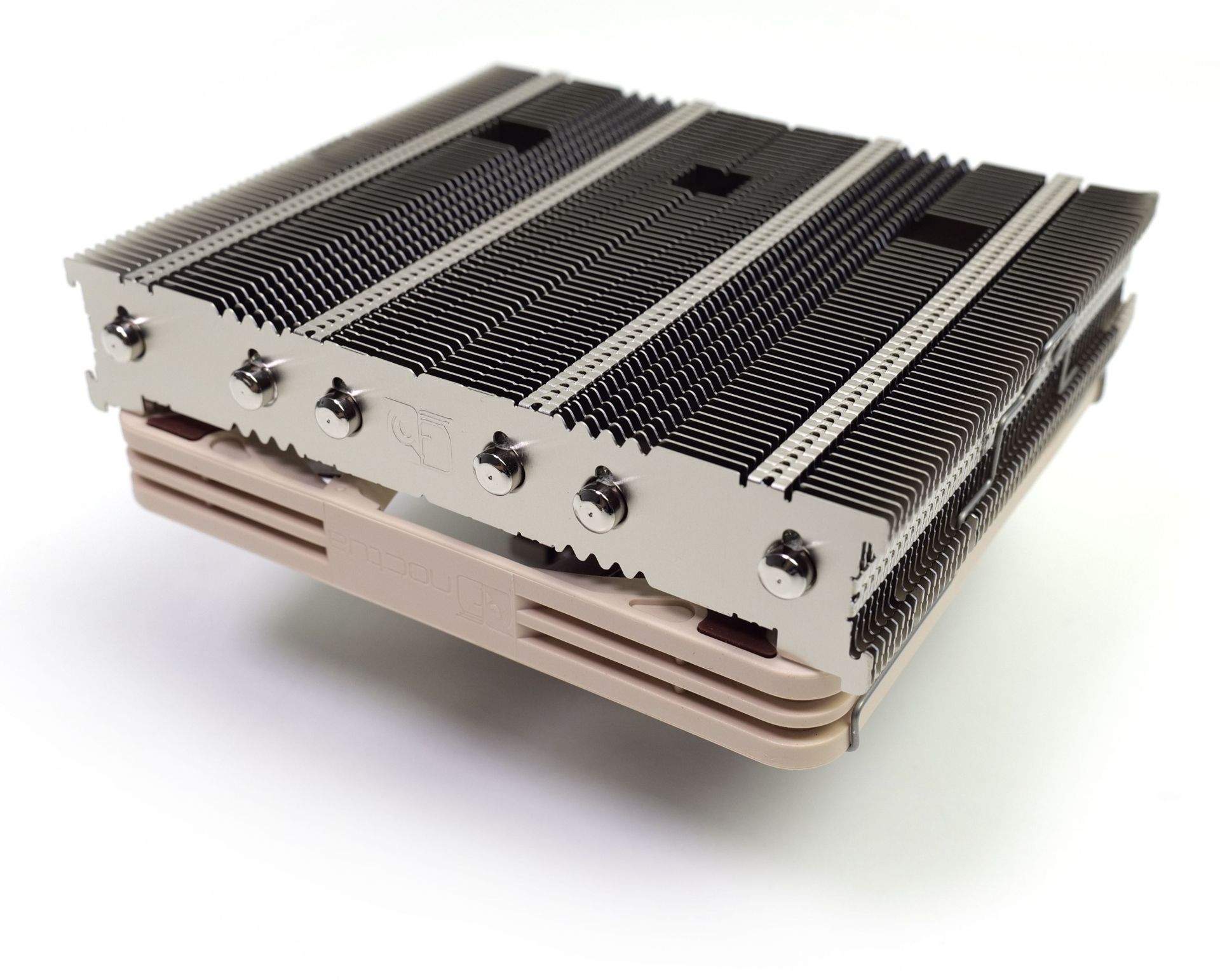

Как и положено Noctua, тепловые трубки припаяны к ребрам охлаждения для гарантии стабильного теплообмена в долгосрочной перспективе. Вырезы в ребрах охлаждения необходимы для того, чтобы к крепежным винтам можно было добраться с помощью отвертки.

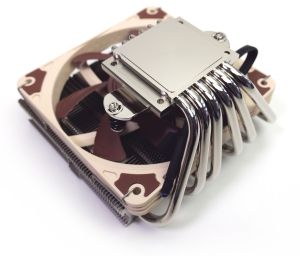

Никелированное медное основание обеспечивает контакт между процессором и кулером. Шесть плотно упакованных тепловых трубок отводят отработанное тепло от основания к ребрам охлаждения. Noctua установила вентилятор NF-A12x15 PWM. Этот 120-мм вентилятор имеет толщину всего 1,5 см. Такой тонкий вентилятор, как правило, менее мощный, чем аналогичные вентиляторы с обычной толщиной 2,5 см, но зато экономит место. Noctua указывает диапазон скоростей от 450 до 1.850 об/мин, причем минимальная скорость выставляется на 20% ШИМ. У нашего образца вентилятор запускался при 10% ШИМ со скоростью всего 230 об/мин. Поставляемый в комплекте адаптер снижает максимальную скорость до 1.400 об/мин, чтобы уменьшить уровень шума.

Установка и совместимость

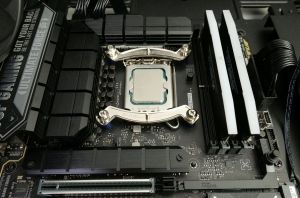

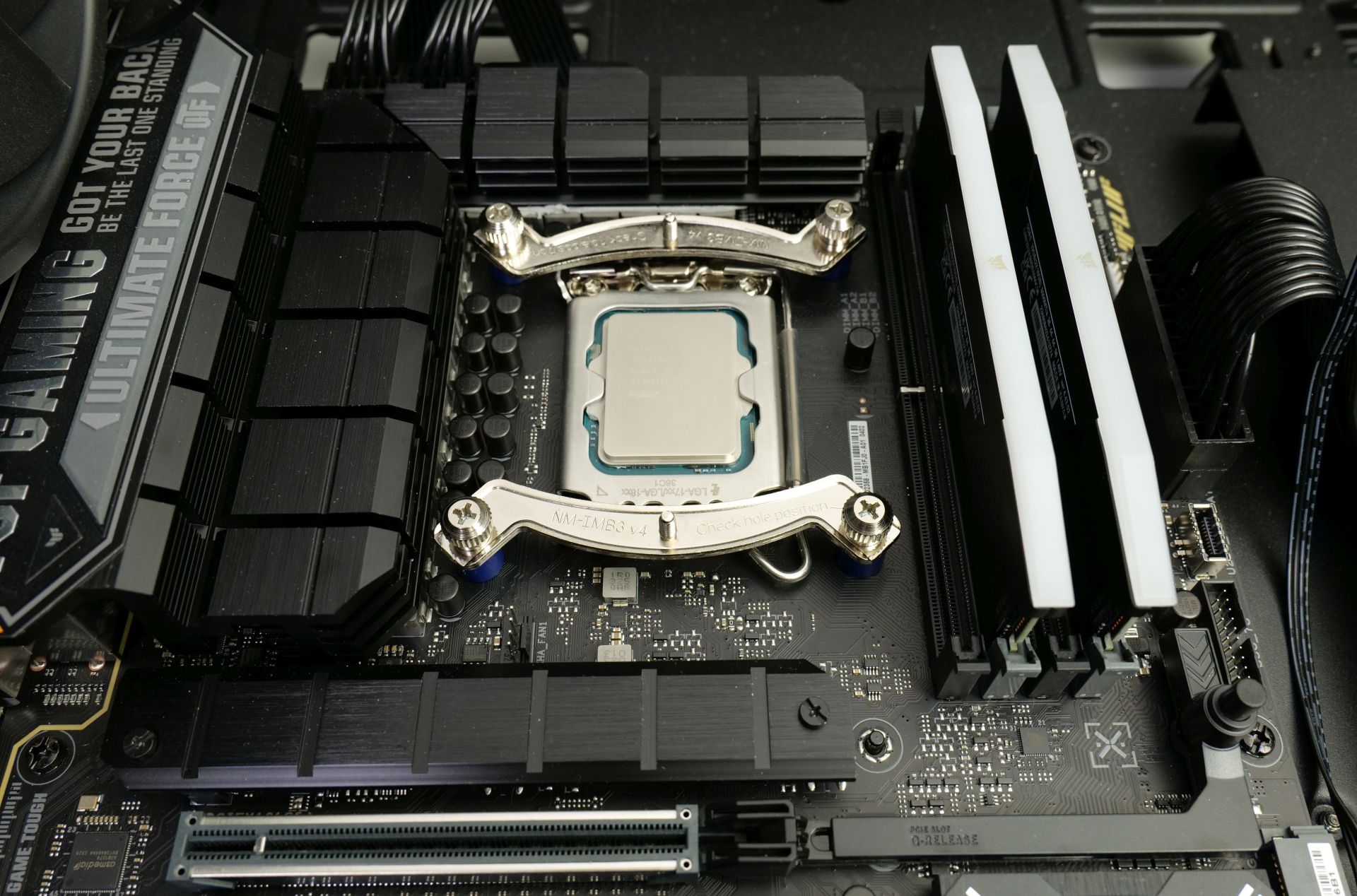

Для установки используется привычный набор SecuFirm2. На тестовой платформе LGA 1700 мы установили прочную металлическую заднюю пластину с крепежными болтами. Сверху устанавливаются втулки и монтажные планки, которые фиксируются гайками с накаткой. Затем кулер прикручивается к монтажным планкам.

Поскольку монтажные планки можно поворачивать на 90 градусов, ориентацию радиатора можно изменять при необходимости.

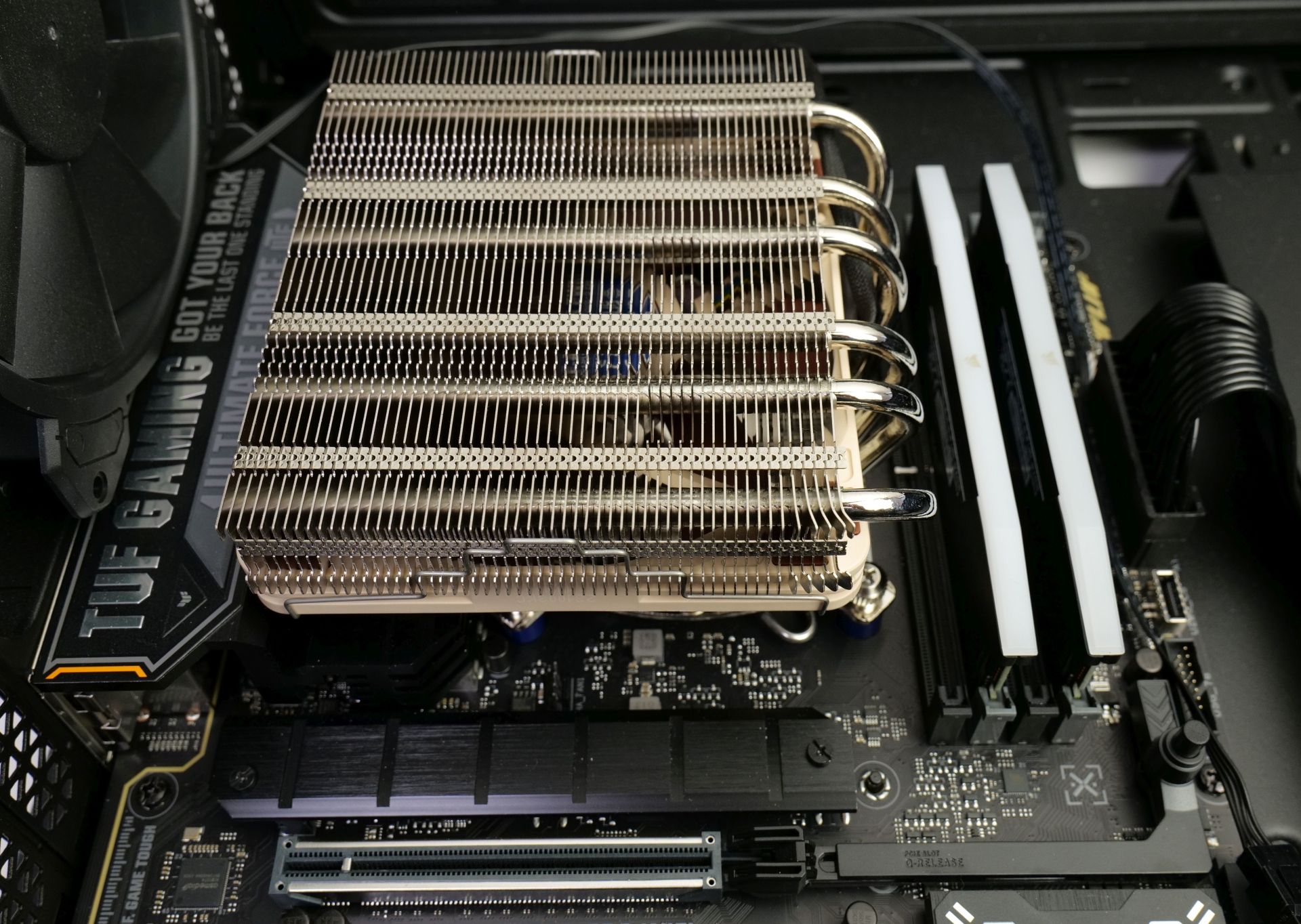

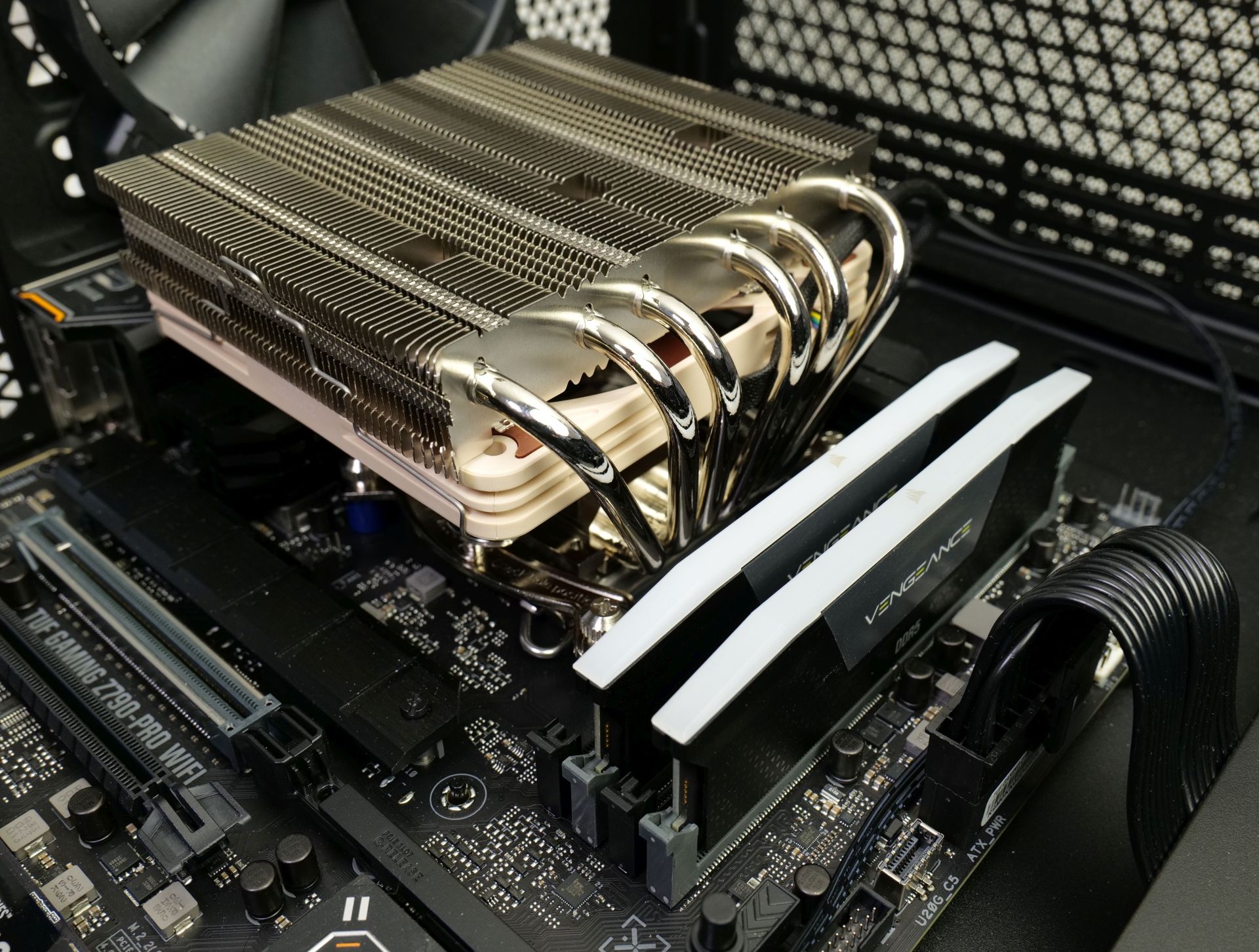

При той ориентации, которую мы выбрали, остается достаточно места, чтобы кулер не конфликтовал с первым слотом оперативной памяти. Кулер также возвышается над радиаторами компонентов питания на тестовой материнской плате, даже когда вентилятор установлен под ребрами охлаждения. Когда мы установили NH-L12S для сравнительных тестов, то обнаружили, что совместимость кулера NH-L12Sx77 с оперативной памятью и радиаторами питания значительно улучшилась. «Старый» приземистый кулер мы смогли установить только в повернутом состоянии, а также нам пришлось установить вентилятор над ребрами охлаждения (что привело к увеличению общей высоты кулера).
