Страница 5: ASRock Z77 OC Formula | Разгон
Мы тестируем материнскую плату с добавкой "OC" в названии, поэтому нам было интересно посмотреть, сможет ли она её оправдать. Мы проверили базовые функции разгона с помощью нашего тестового процессора Core i7-3770K. Но сразу же хотелось бы отметить, что возможности разгона в немалой степени зависят от образца процессора. Кроме того, для успешного разгона нужна качественная подсистема питания CPU, который будет подавать стабильное напряжение в любых ситуациях. Напомним, что подсистема питания ASRock Z77 OC Formula опирается на мощный 16-фазный дизайн.
ASRock Z77 OC Formula поддерживает базовую частоту от 95 МГц до 150 МГц с шагом 0,1 МГц. Верхняя планка, на наш взгляд, чересчур оптимистична, поскольку у процессоров Sandy Bridge/Ivy Bridge разгон по шине очень сильно ограничен. Сегодня многие оверклокеры предпочитают выставлять напряжение VCore в виде смещения. У Z77 OC Formula данная возможность есть, но поддерживается и прямое выставление напряжения. Диапазон составляет от -0,300 В до +0,600 В с шагом 0,005 В.
Для современной платы не удивляет возможность менять напряжение PCH и VTT_CPU. Но в случае Z77 OC Formula вы получаете большую гибкость: PCH 1, PCH 2, VTT_CPU 1 и VTT_CPU 2. Насколько подобная гибкость будет полезна на практике - вопрос открытый, но, возможно, некоторым овеклокерам пригодится. Для предотвращения штатно предусмотренного Intel VDroop есть опция Load Line Calibration для CPU и GPU, предусматривающая пять уровней (от Level 1 до Level 5). Другие настройки вполне стандартные.
| Настройки разгона ASRock Z77 OC Formula | |
|---|---|
| Базовая частота | от 95 до 150 МГц с шагом 0,1 МГц |
| Напряжение CPU | от 0,600 В до 1,700 В с шагом 0,005 В (прямой режим) от -0,300 В до +0,600 В с шагом 0,005 В (режим смещения) |
| Напряжение DRAM | от 1,165 В до 2,100 В с шагом 0,005 В |
| Напряжение VTT/VCCIO | от 0,768 В до 1,634 В с шагом 0,009 В |
| Напряжение CPU PLL | от 1,500 В до 2,900 В с шагом 0,013 В |
| Напряжение PCH Core | от 0,803 В до 1,654 В с шагом 0,013 В |
| Тактовая частота PCIe | - не меняется - |
| Дополнительные напряжения | VTT_CPU 2, PCH 2, PCH DMI, iGPU, VCCSA, VTT DDR, IMC-DRAM, XCLK RCOMP Voltage |
| Опции памяти | |
| Тактовая частота | Зависит от CPU |
| Command Rate | Задается |
| Задержки | 25 параметров |
| XMP | Поддерживается |
| Дополнительные функции | |
| Тактовая частота QPI | - Технически невозможно - |
| Прочие функции | UEFI BIOS Настройки сохраняются в профилях Энергосбережение: стандартные режимы энергосбережения C1E, CSTATE, EIST Режимы Turbo (All Cores, By number of active cores), Расширенное управление вентилятором CPU и шестью дополнительными, CPU-LLC, GPU_LLC, Core Current Limit, Extreme Voltage |
ASRock также приложила в комплект поставки весьма полезную программу, позволяющую устанавливать много настроек под Windows: ASRock Formula Drive. Также весьма удобна небольшая утилита ASRock под названием Rapid OC. В данной утилите вы можете задавать несколько профилей BCLK, множителя и напряжения CPU, которые затем можно менять одним нажатием кнопки.
Функции разгона, включая возможности утилиты ASRock Formula Drive, приведены в следующей галерее:

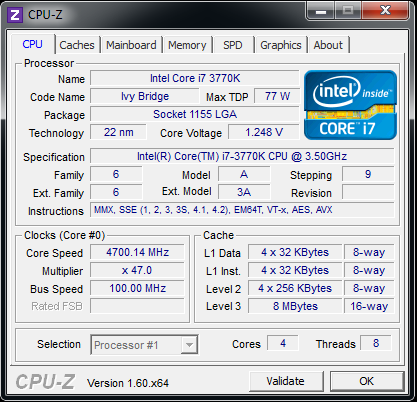

Разгон процессора Core i7-3770K до 4,7 ГГц на материнской плате ASRock Z77 OC Formula мы выполнили без особых проблем. Система загрузилась полностью стабильно, прошла стрессовые тесты. Затем мы попробовали выставить множитель 48, но загрузить систему уже не смогли. Windows 7 начинала загружаться, но затем сбрасывалась. Впрочем, проблема может быть связана не с тестовой материнской платой, а с нашим экземпляром процессора, который может просто не загружаться с множителем 48. Как хорошо известно сегодня, только считанные экземпляры процессоров Ivy Bridge могут работать с множителем выше 47.
Впрочем, тактовую частоту 4,7 ГГц нельзя назвать низкой. Возможно, если уделить больше времени тонкой оптимизации и настройкам, то и планку 4,8 ГГц побить тоже получится. В целом, добавка "OC" к названию материнской платы вполне справедлива.
