Страница 2: ECS A85F2-A Golden | Функции и раскладка
Как можно видеть по спецификациям, ECS A85F2-A Golden опирается на чипсет AMD A85X, который поддерживает до восьми портов SATA 6G и даёт "родную" поддержку четырёх портов USB 3.0.

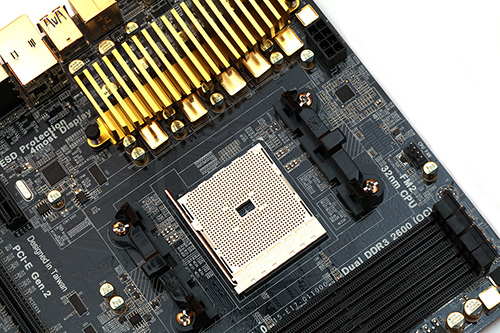

Подсистема питания APU, как легко можно видеть, опирается на 4+1-фазный дизайн. Компоненты стабилизатора напряжения тоже выкрашены в золотистый цвет, фазы закрыты радиатором. Он должен обеспечить достаточное охлаждение компонентов MOSFET. С другой стороны, столь компактная подсистема питания может стать ограничением у материнской платы, поскольку, как мы убеждались в тестах других моделей, энергопотребление может существенно увеличиваться, особенно в случае разгона.

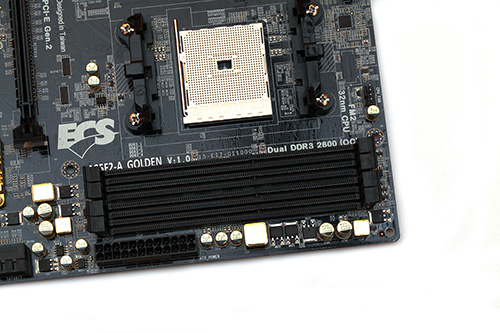

ECS установила на плату четыре слота DIMM, каждый из которых может вмещать модули до 16 Гбайт. Если умножить данный объём на четыре, то мы получим 64 Гбайт памяти. Для систем AMD, которые часто ориентированы на "бюджетный" сегмент, такого объёма будет более чем достаточно. Поддерживается память DDR3.

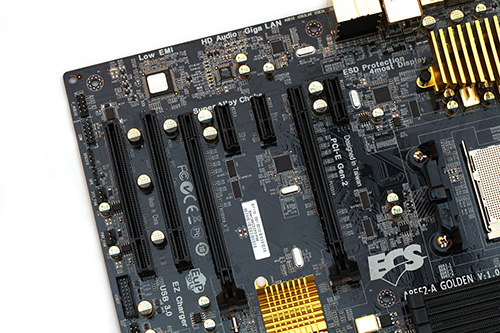

Два механических слота PCIe 2.0 x16, которые подключены напрямую к APU, могут работать с двумя видеокартами AMD в режиме CrossFireX. В таком случае каждая видеокарта получает по восемь линий. Если заняты не оба больших слота, то можно использовать три меньших слота PCIe 2.0 x1. Если требуется установить старые карты PCI, то на материнской плате предлагаются два слота PCI.

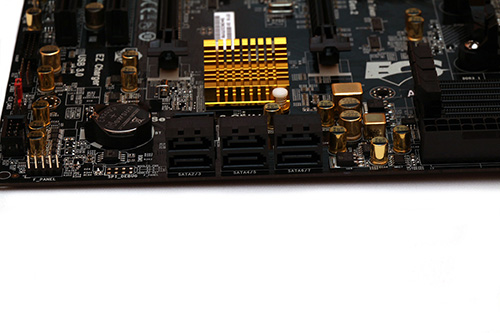

Чипсет A85X поддерживает, максимум, восемь портов SATA 6G. Для внутренних накопителей материнская плата A85F2-A предлагает семь портов. Седьмой порт на фотографии скрыт за шестью другими. На панели ввода/вывода располагается восьмой порт в виде eSATA 6G.

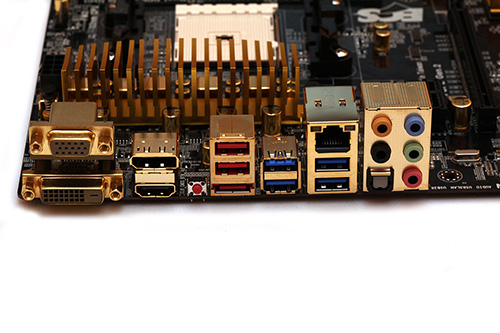

На панели ввода/вывода вы получите следующие порты и интерфейсы:
- VGA, DVI
- DisplayPort, HDMI
- Кнопку Clear CMOS
- 2x USB 2.0, eSATA 6G
- 2x USB 3.0
- Gigabit-LAN, 2x USB 3.0
- аналоговые звуковые порты и один оптический цифровой выход
Набор опций подключения кажется нам вполне достойным, есть все необходимые порты. Для подключения монитора или телевизора вы получите выходы всех четырёх популярных вариантов, четыре порта USB 3.0 тоже доступны снаружи.
В качестве сетевого контроллера используется Realtek RTL8111E, который хорошо зарекомендовал себя на других материнских платах. Звуковой чип VIA VT1819S обеспечивает поддержку 8-канального звука. Опять же, его будет достаточно для большинства пользователей, а для требовательных меломанов рекомендуется установить дискретную звуковую карту.
На плате ECS не так много разъемов для подключения вентиляторов. Для кулера CPU предусмотрен 4-контактный разъем с регулировкой ШИМ, ещё два 3-контактных разъема позволяют подключать вентиляторы корпуса. Такой набор функций хорош для материнской платы среднего уровня, но не для модели, ориентированной на оверклокера. В случае большого количества вентиляторов в корпусе вы не сможете все их подключить к материнской плате, придётся тратиться на контроллер вентиляторов.

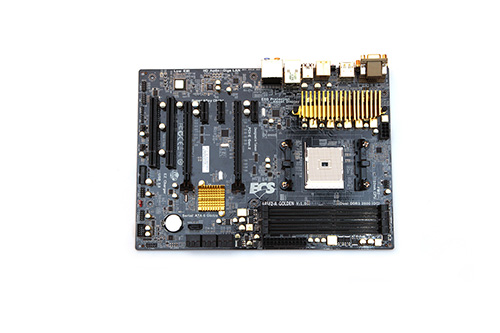

По раскладке материнской платы у нас не возникло нареканий. Всё располагается на своих местах, даже установка крупных кулеров CPU вполне возможна.
