Шестая материнская плата Maximus Extreme основывается на чипсете Z87 Express. Чипсет PCH поддерживает в "родном" режиме шесть портов USB 3.0 и шесть SATA 6G, а также имеет все функции предшественника (кэширование на SSD, Intel Smart Response Technology, Intel Rapid Start Technology и Intel Smart Connect Technology).

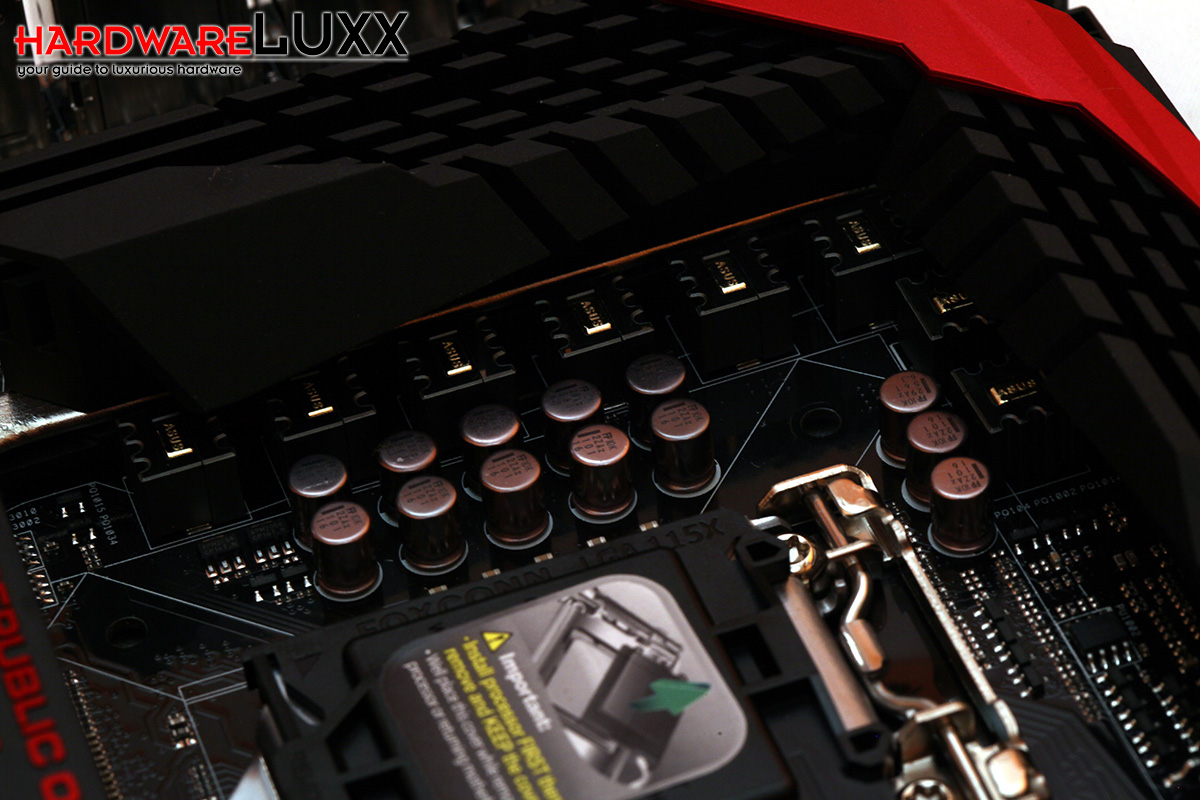

На материнскую плату ASUS Maximus VI Extreme установлен крупный радиатор, который не только стильно выглядит, но и обеспечивает охлаждение MOSFET и компонентов. Если быть более точным, то он охлаждает NexFET MOSFET, для которых ASUS громко заявила увеличение эффективности до 90 процентов, как и надежности по сравнению с обычными MOSFET. Видимые на фотографии конденсаторы тоже отличаются высоким качеством, поскольку они принадлежат к семейству 10K Black Metallic со сроком эксплуатации в пять раз больше обычных конденсаторов - и на 20 процентов большими рабочими температурами. Между MOSFET и конденсаторами располагаются восемь фаз BlackWing. Они могут выдерживать ток до 60 А, при этом они могут работать с температурами на 3-5 градусов Цельсия ниже и с меньшим тепловыделением по сравнению с обычными компонентами.

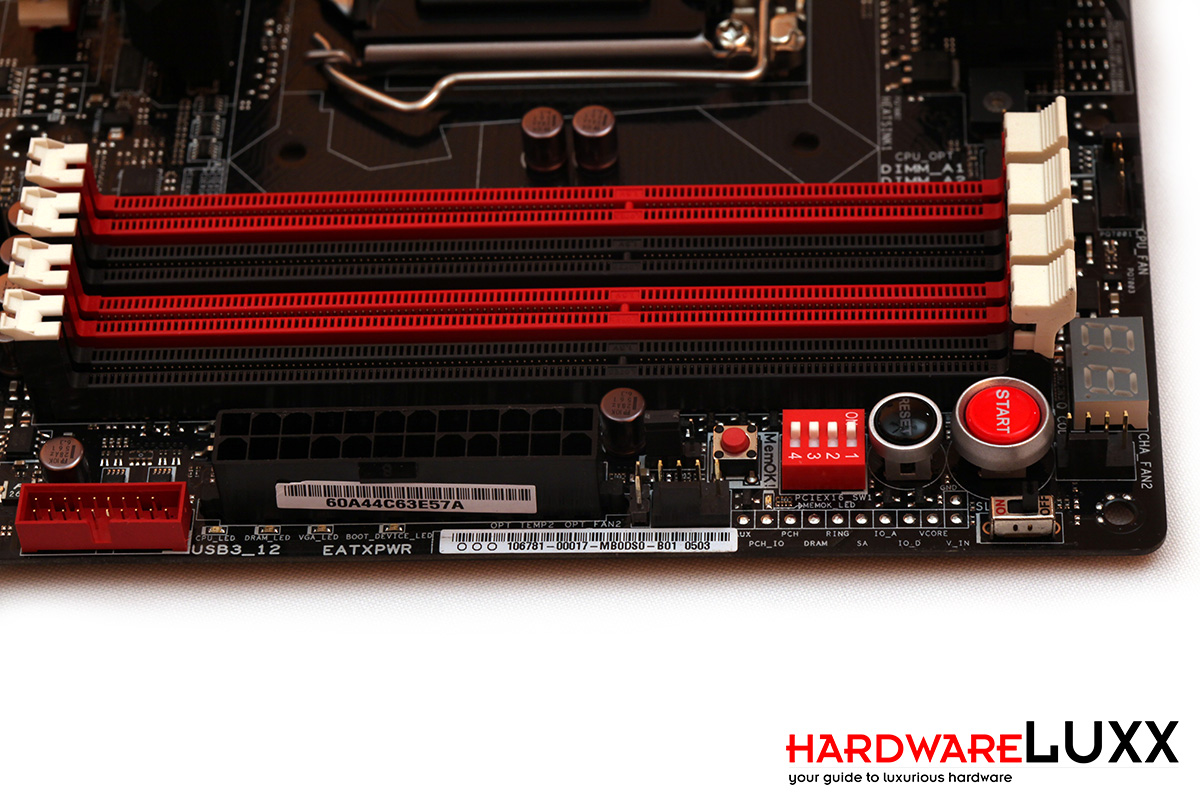

Материнская плата поддерживает работу с оперативной памятью ёмкостью до 32 Гбайт. На слоты DIMM выделены ещё две фазы BlackWing. Также можно заметить и гребёнку USB 3.0 для двух передних портов USB 3.0. Перейдём к функциями разгона, начнём справа: на самом краю материнской платы расположен отладочный дисплей. Затем следуют кнопки питания, сброса и MemOK! Между кнопками сброса и MemOK! можно заметить группу переключателей, позволяющих энтузиастам включать/выключать слоты PCIe по-отдельности. Они будут полезны при поиске сбойных видеокарт или ошибки Coldbug, если для разгона используется система с несколькими GPU. Рядом с кнопками можно заметить точки прямого измерения напряжений. Вооружившись мультиметром, вы сможете считать следующие напряжения: AUX, PCH_IO, PCH, DRAM, RING, SA (System Agent), IO_A (Analog), IO_D (Digital), VCore и V_IN.
Также возможно включение режима Slow, переключатель для которого расположен за точками для измерения напряжений. Четыре индикатора состояния (CPU, DRAM, VGA и загрузки) располагаются за 24-контактным разъёмом питания ATX, что позволяет быстро выявить дефектный компонент. При каждой загрузке все четыре светодиода загораются по очереди. Если будет обнаружен дефектный или отсутствующий компонент, либо настройка в BIOS задана некорректно, то соответствующий индикатор останется гореть. Очень удобно!

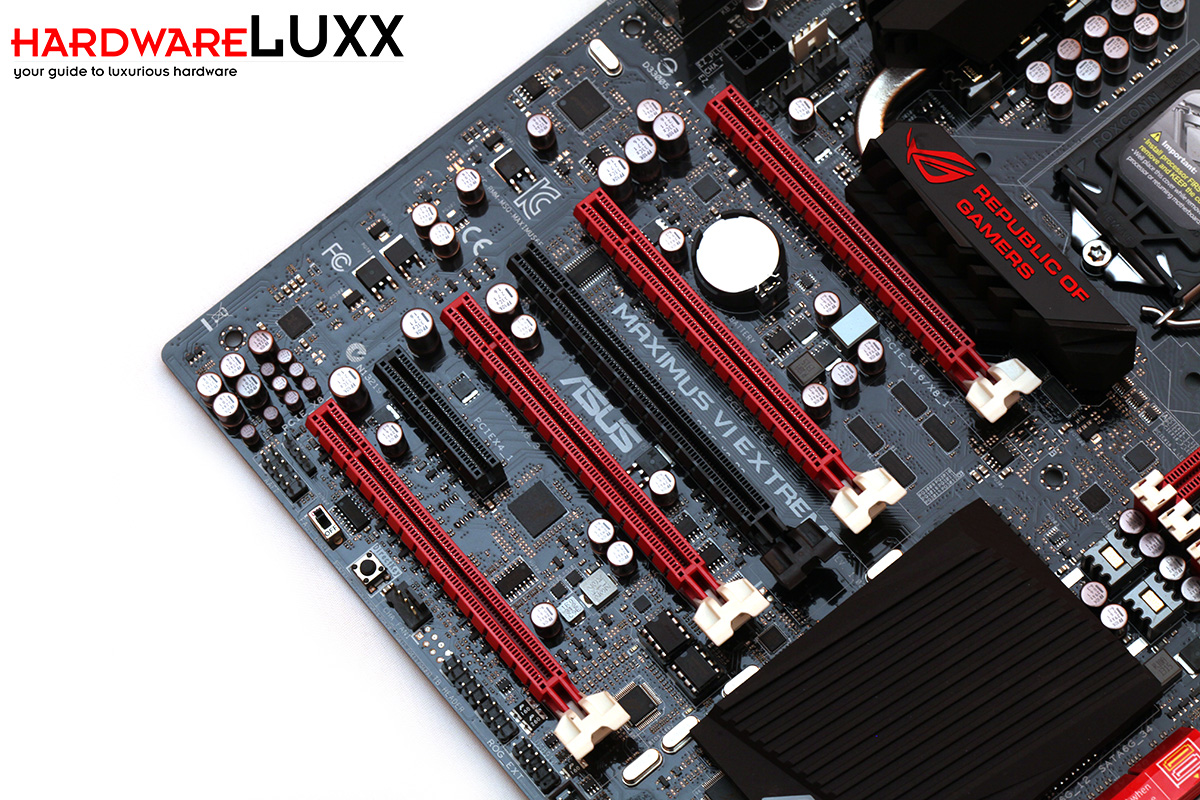

Для материнской платы уровня Maximus VI Extreme вполне очевидна необходимость поддержки конфигураций 4-way на нескольких GPU. Именно по этой причине на ней установлено четыре слота PCIe x16. Поскольку такое количество слотов для одного процессора будет перебором, на плату установлен коммутатор PEX8747. Он обеспечивает гибкость распределения линий. Как правило, чип PLX забирает 16 линий от CPU и распределяет их на четыре видеокарты, по восемь линий на каждую. Но в случае ASUS Maximus VI Extreme все сделано несколько иначе.
С четырьмя дискретными видеокартами первая получает восемь линий напрямую от CPU, вторая - 16 линий от чипа PLX, третья и четвёртая - по восемь линий от коммутатора PLX. Четыре видеокарты устанавливаются в красные слоты. Чёрный слот PCIe 3.0 x16 посередине актуален только в случае классической конфигурации SLI / CrossFire, в которой устанавливается вторая видеокарта. Если пользователь решит собрать конфигурацию уже на трёх видеокартах, то их следует устанавливать в первые три слота. Остаётся ещё один слот PCIe 2.0 x4.

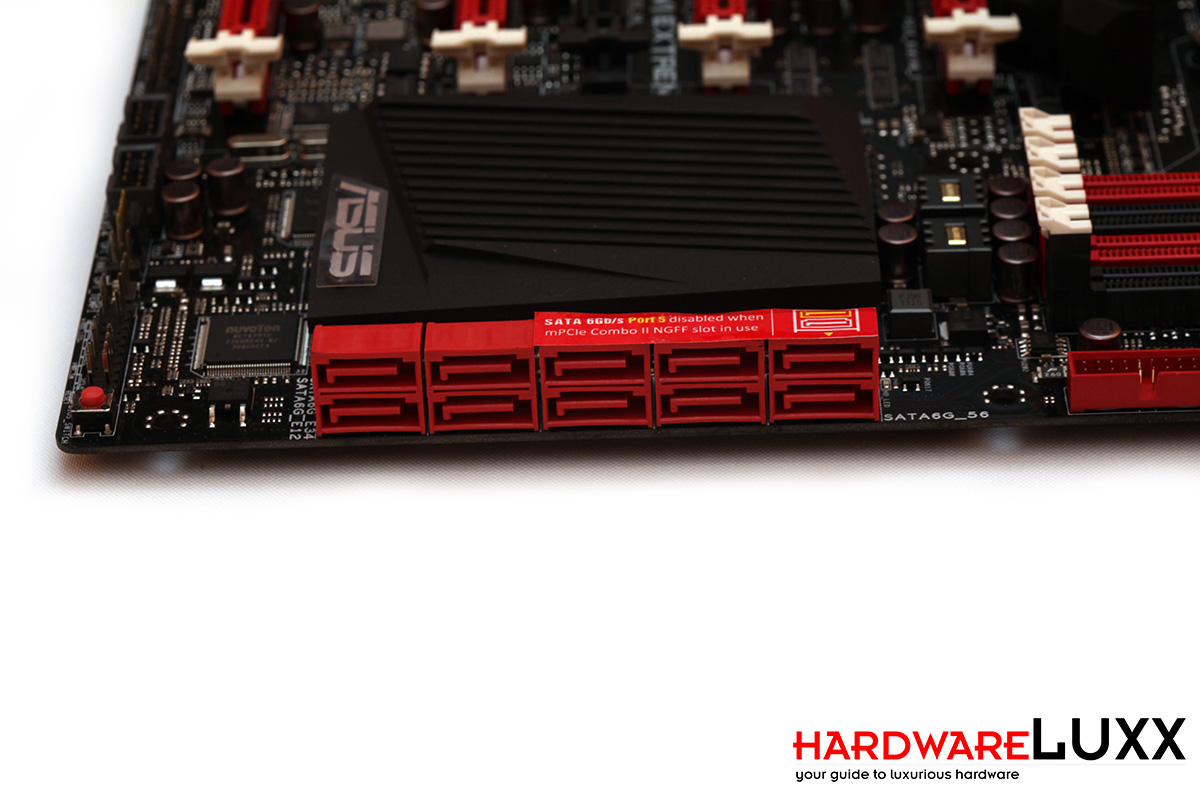

Десять портов SATA 6G хорошо вписываются в категорию high-end продукта. Но к каким контроллерам подключаются интерфейсы? ASUS для пояснения добавила на порты наклейку. Шесть портов справа подключаются напрямую к Z87 PCH. Оставшиеся четыре порта SATA подключены к двум контроллерам ASM1061 от ASMedia.
Обратите внимание, что наклейка говорит об отключении пятого порта SATA в случае, если в слот NGFF вставляется карта mPCIe Combo II.

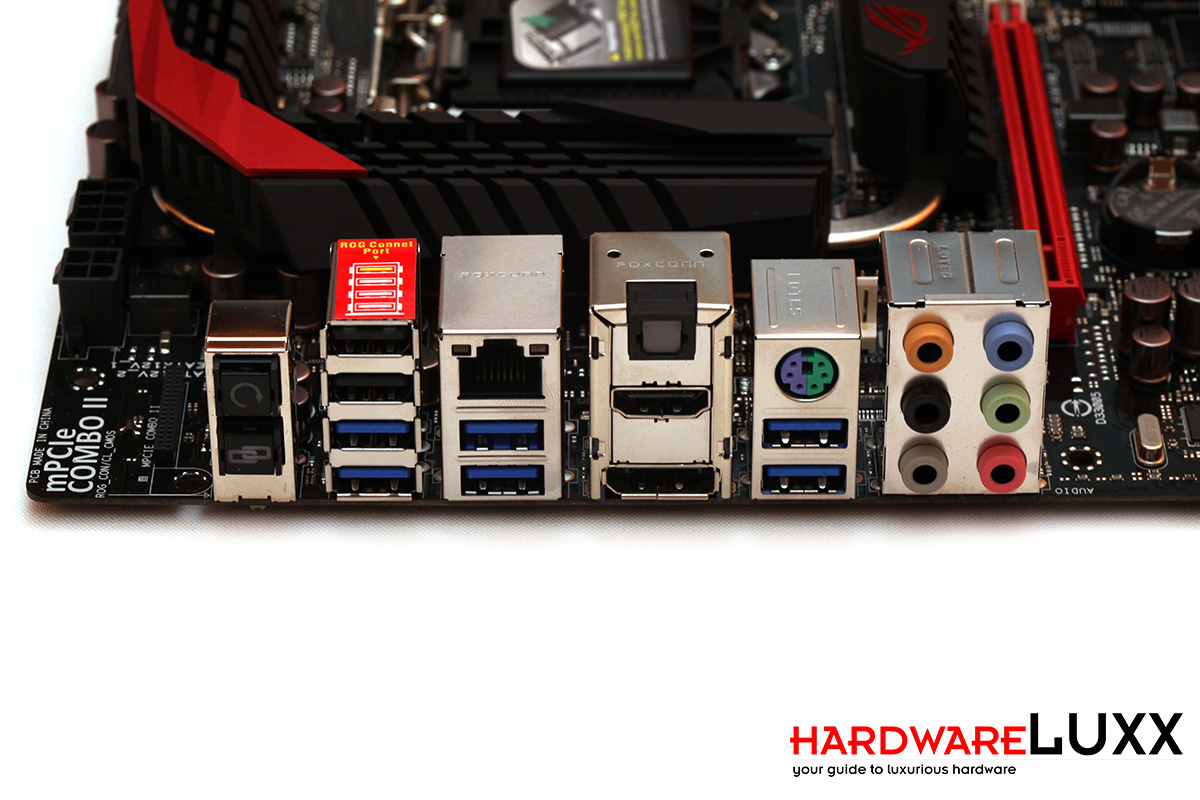

Ниже приведены интерфейсы панели ввода/вывода (слева направо, сверху вниз):
- Разъём для подключения карты mPCIe Combo II
- Кнопка Clear CMOS, кнопка ROG Connect
- 2x USB 2.0, 2x USB 3.0 (через ASM1074)
- Gigabit-LAN, 2x USB 3.0 (через ASM1074)
- Оптический цифровой выход (Toslink), HDMI, DisplayPort
- PS/2, 2x USB 3.0 (через Intel Z87)
- аналоговые звуковые порты
Модуль WLAN / Bluetooth устанавливается через карту расширения mPCIe Combo II в слот mPCIe. Карта поддерживает новый стандарт Wi-Fi 802.11ac. Также вы получите поддержку Bluetooth в версии 4.0. Сзади карты Combo II расположен свободный слот M.2, в который можно установить SSD в формате NGFF.

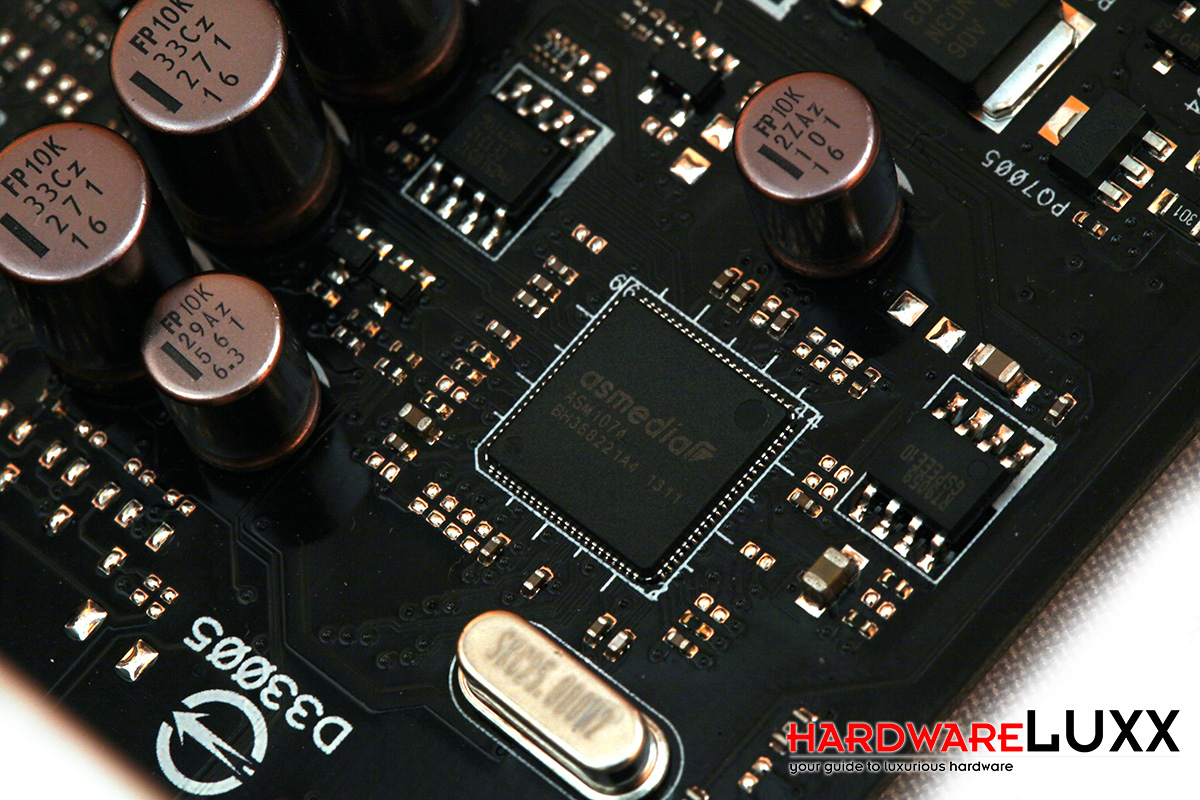

Чипсет Z87 дополняется концентратором ASM1074, который мы уже встречали на многих материнских платах Socket 1150. Все четыре порта концентратора выведены на заднюю панель ввода/вывода. Поскольку перед нами концентратор, а не контроллер, он подключается к портам USB 3.0 Z87 PCH. Порты USB 3.0 концентратора ASM1074, таким образом, косвенно подключены к контроллеру Z87.
