Страница 3: ASUS Maximus VI Extreme | Функции и раскладка (2)
Есть и схема сдвига уровня HDMI (Level Shifter):

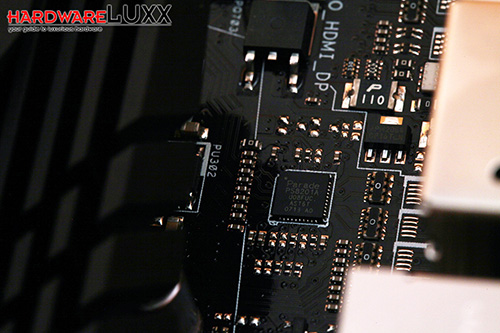

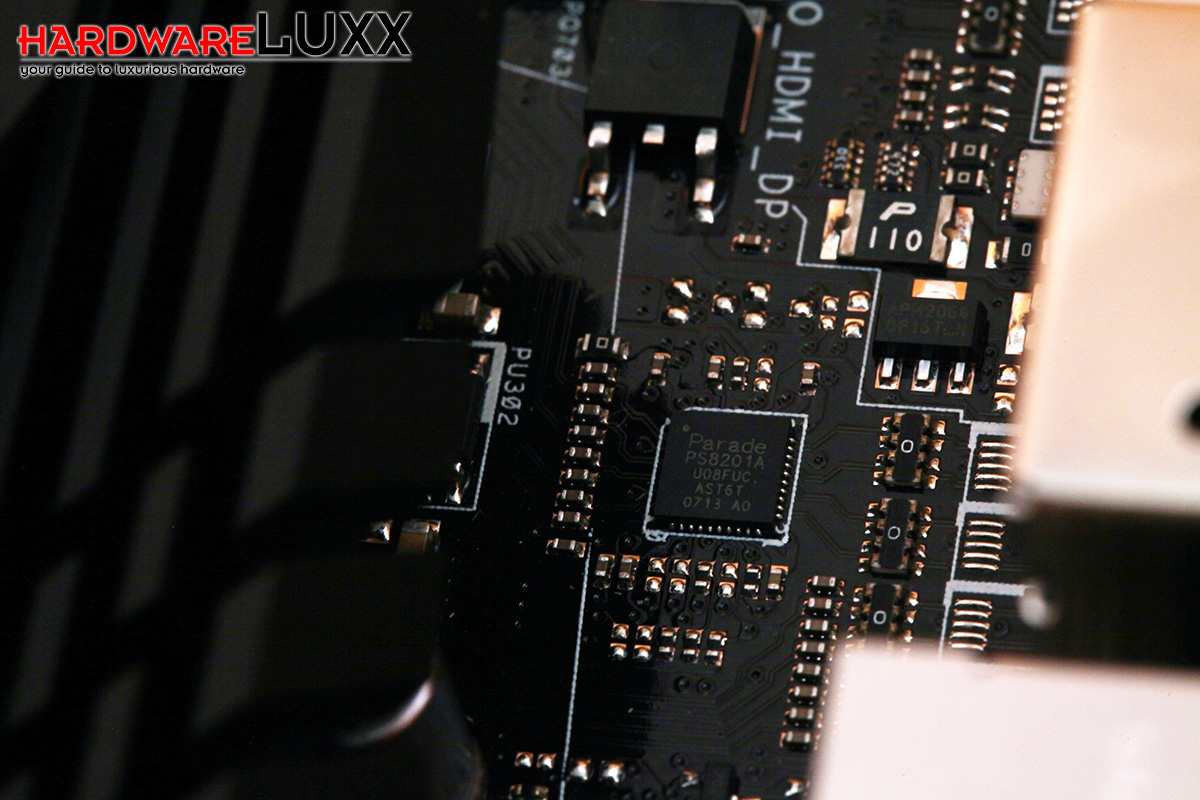

На ASUS Maximus VI Extreme мы обнаружили чип Parade(tech) PS8201A, который уже встречался нам на Z87-Deluxe (тест и обзор). Чип обеспечивает сдвиг уровня между встроенным графическим ядром и цифровым выходом на дисплей. Благодаря стандарту HDMI 1.4b к материнской плате можно подключать телевизоры с поддержкой 3D и 4K. Скорость передачи составляет три Гбит/с, то есть 375 Мбайт/с. Чип Level Shifter отвечает за подачу напряжения 5 В вместо 1,8 В.

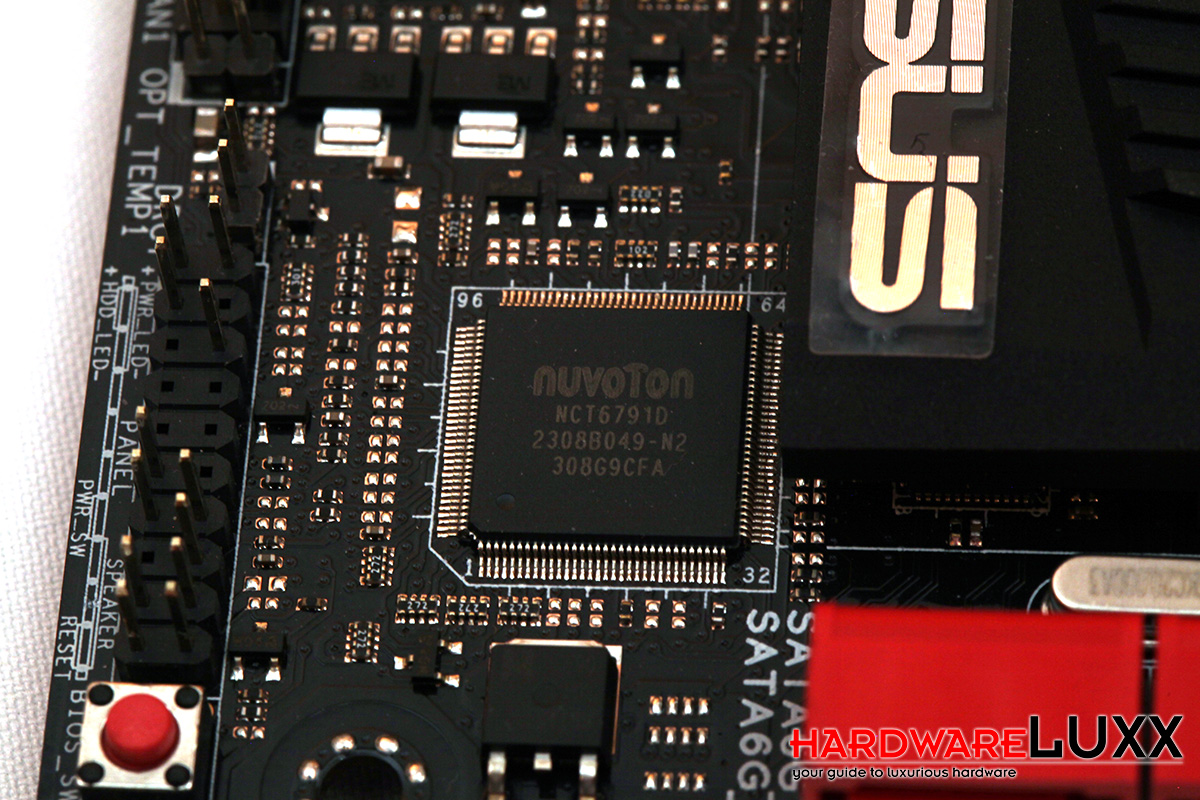

В качестве чипа Super I/O используется Novuton NCT6791D, который также обеспечивает отслеживание напряжений, температур и скоростей работы вентиляторов. Конечно, на современных материнских платах без чипа Super I/O не обойтись. Маленькая красная кнопка слева позволяет переключаться между двумя чипами BIOS.

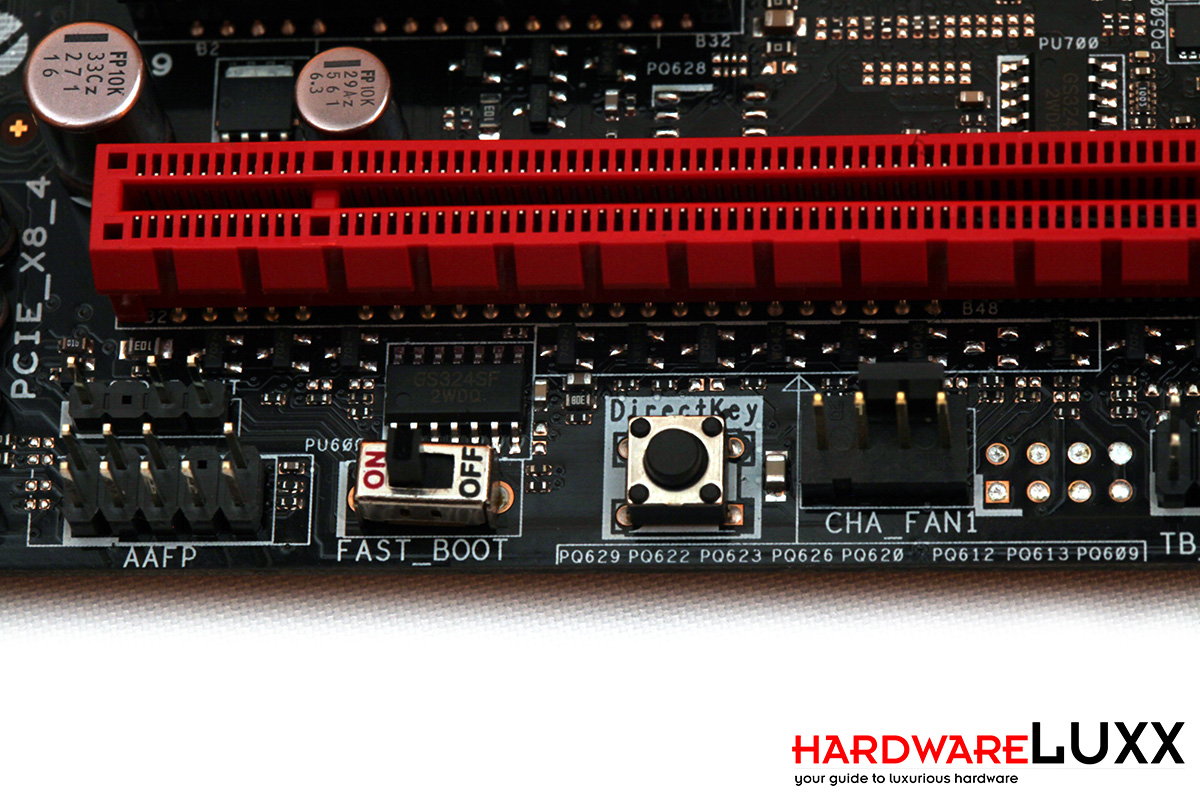

Переключатели подписаны, что позволяет догадаться об их функции. Вы можете включать или выключать функцию быстрой загрузки Fast Boot. По умолчанию эта опция включена. С помощью кнопки DirectKey вы можете выйти напрямую в BIOS.

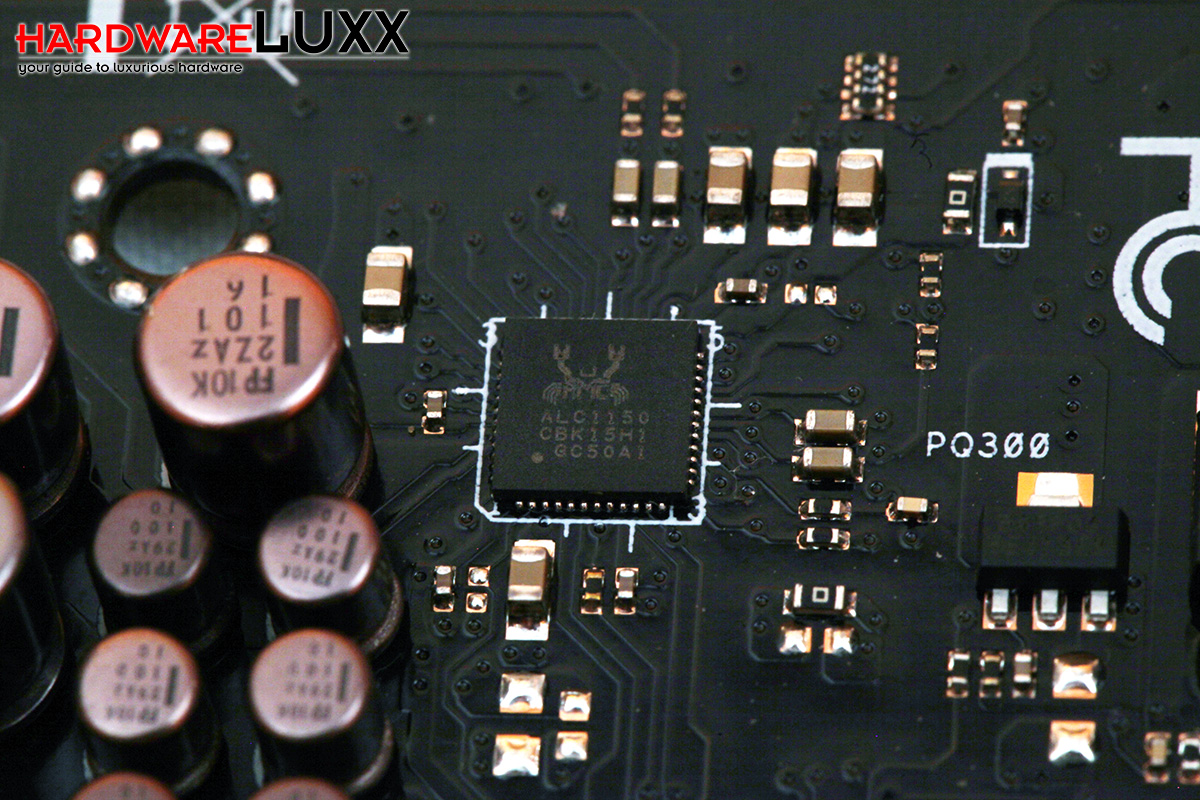

Материнская плата Maximus VI Extreme оснащена звуковым контроллером ALC1150, отвечающим за вывод звука. В отличие от многих других high-end материнских плат, здесь чип не сопровождается усилителем на наушники. Поскольку продукты семейства ASUS Republic of Gamers нацеливаются, в том числе, и на геймеров, усилитель для наушников отлично вписался бы в комплект поставки. В остальном звуковой контроллер ALC1150 оправдывает премиальную категорию материнской платы, он поддерживает защиту звука Blu-ray, соотношение сигнал/шум (SNR) составляет 115 дБ.

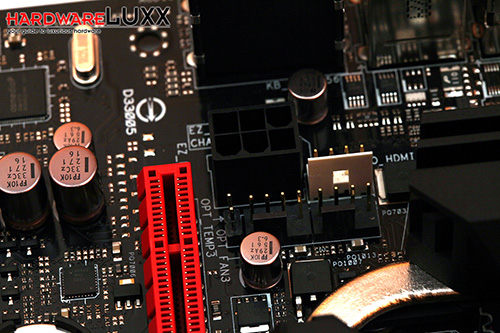

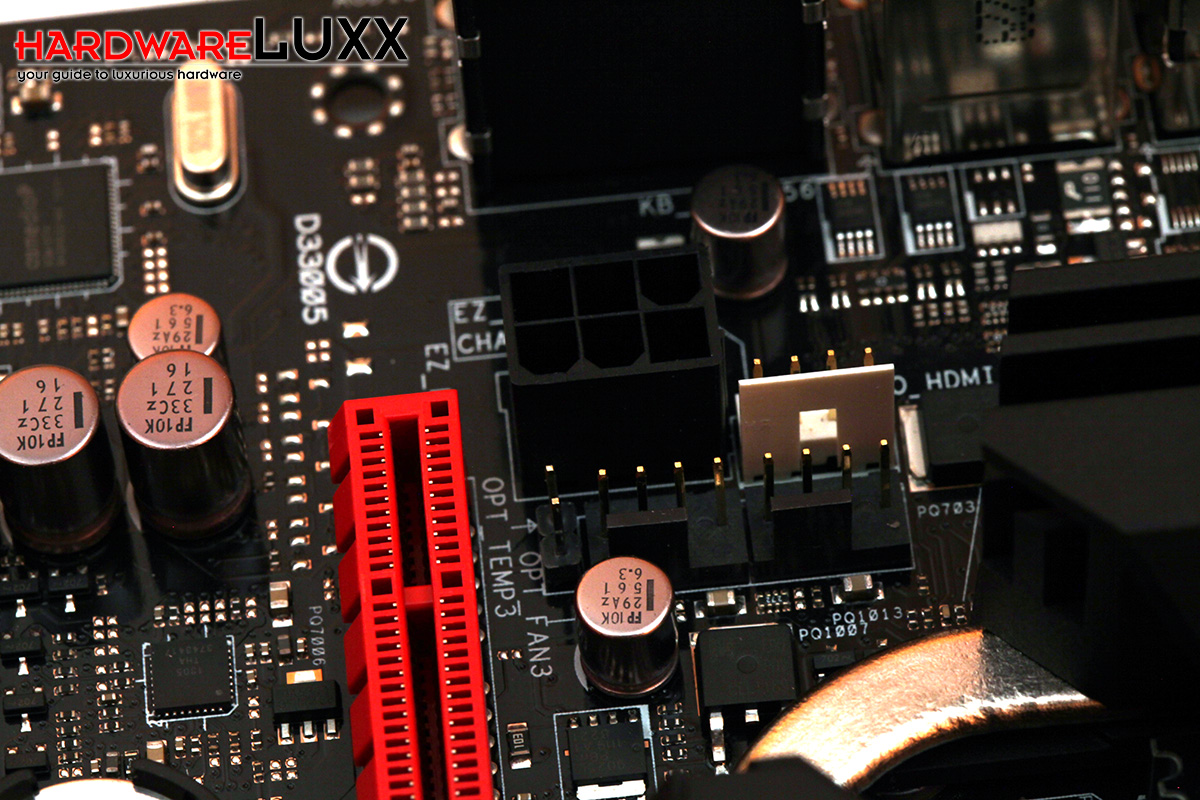

Если пользователь устанавливает несколько видеокарт, то рекомендуется подключать 6-контактный разъём питания PCI Express (он также называется EZ Plug), который обеспечивает лучшую стабильность работы.

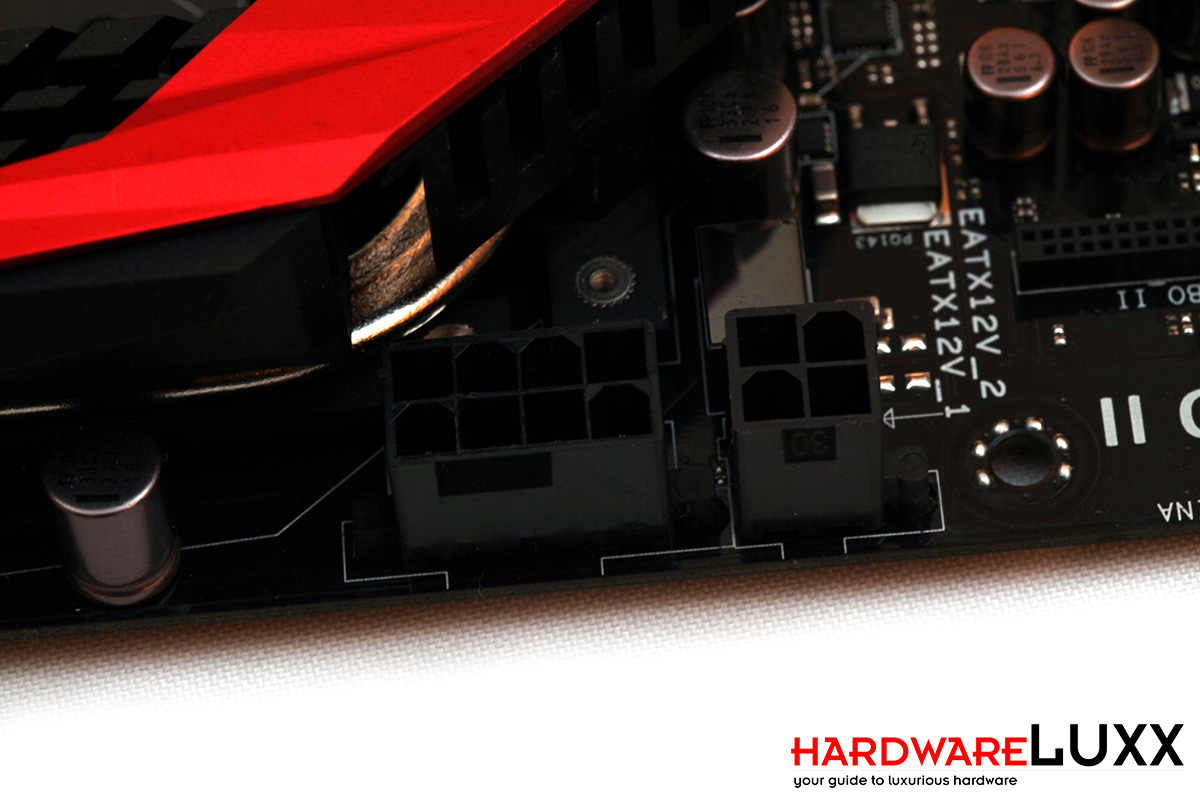

ASUS установила не только привычный 8-контактный разъём дополнительного питания CPU, но и ещё одно 4-контактное гнездо. Впрочем, смысл его подключать имеется только для экстремального разгона. Например, если вы будете разгонять CPU с помощью жидкого азота.
