Страница 4: ASUS Maximus VI Extreme | Функции и раскладка (3)
Продолжим с ещё одним чипом PLX.

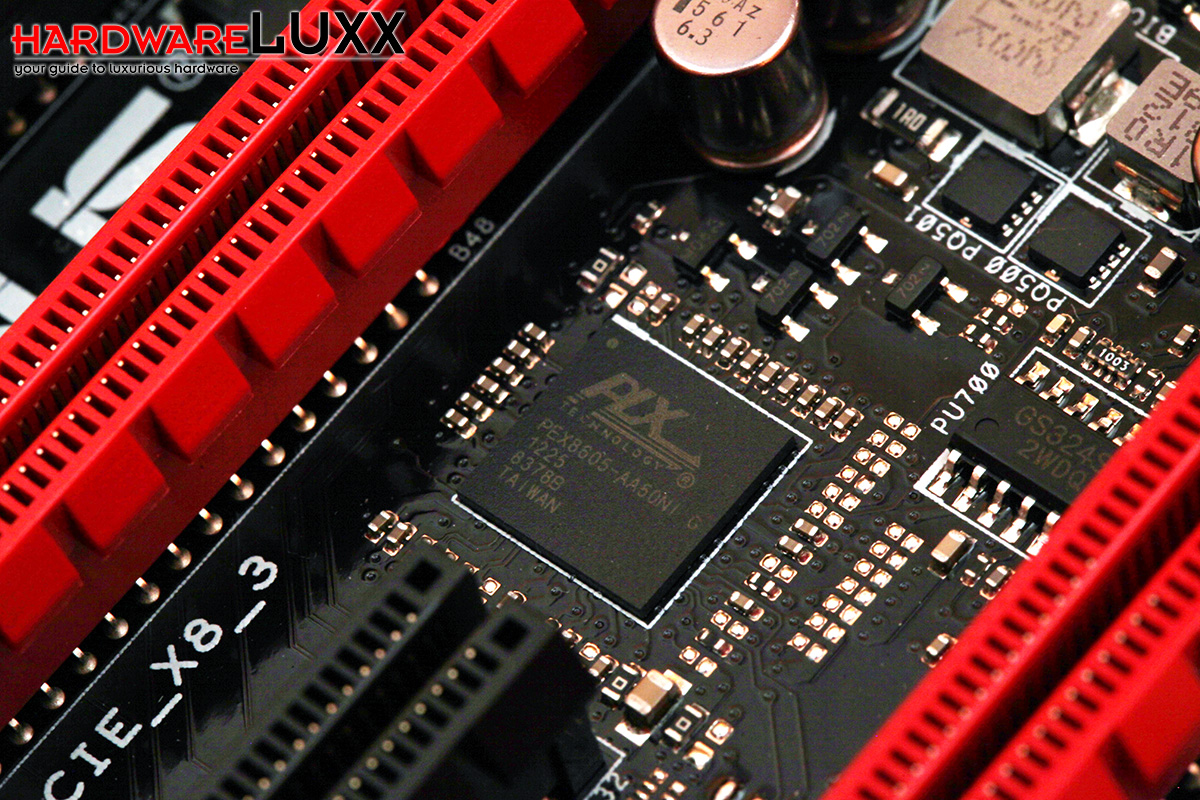

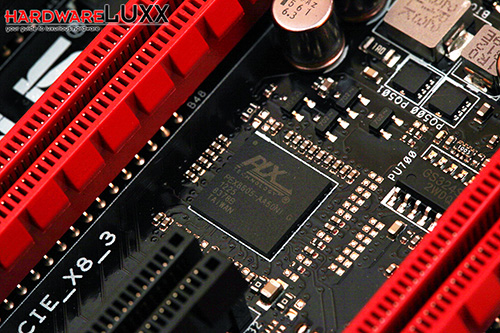

Чипсет Z87 может обеспечить только восемь линий PCIe 2.0, но на печатной плате довольно много дополнительных компонентов, поэтому ASUS пришлось установить коммутатор PEX8605. Он обеспечивает четыре линии PCI Express, а к чипсету Z87 PCH подключается по одной линии PCIe.
Вместе с материнской платой ASUS Maximus VI Extreme вы получите специальный гаджет. На этот раз тайваньский производитель выбрал OC Panel, причём вы можете установить модуль в 5,25" отсек с помощью крепления в комплекте поставки. Дисплей в таком случае поворачивается вверх. Для передачи данных в комплект поставки входит кабель, который подключается к специальному разъёму материнской платы. Для питания предусмотрен разъём SATA. Без дополнительного питания дисплей не работает.

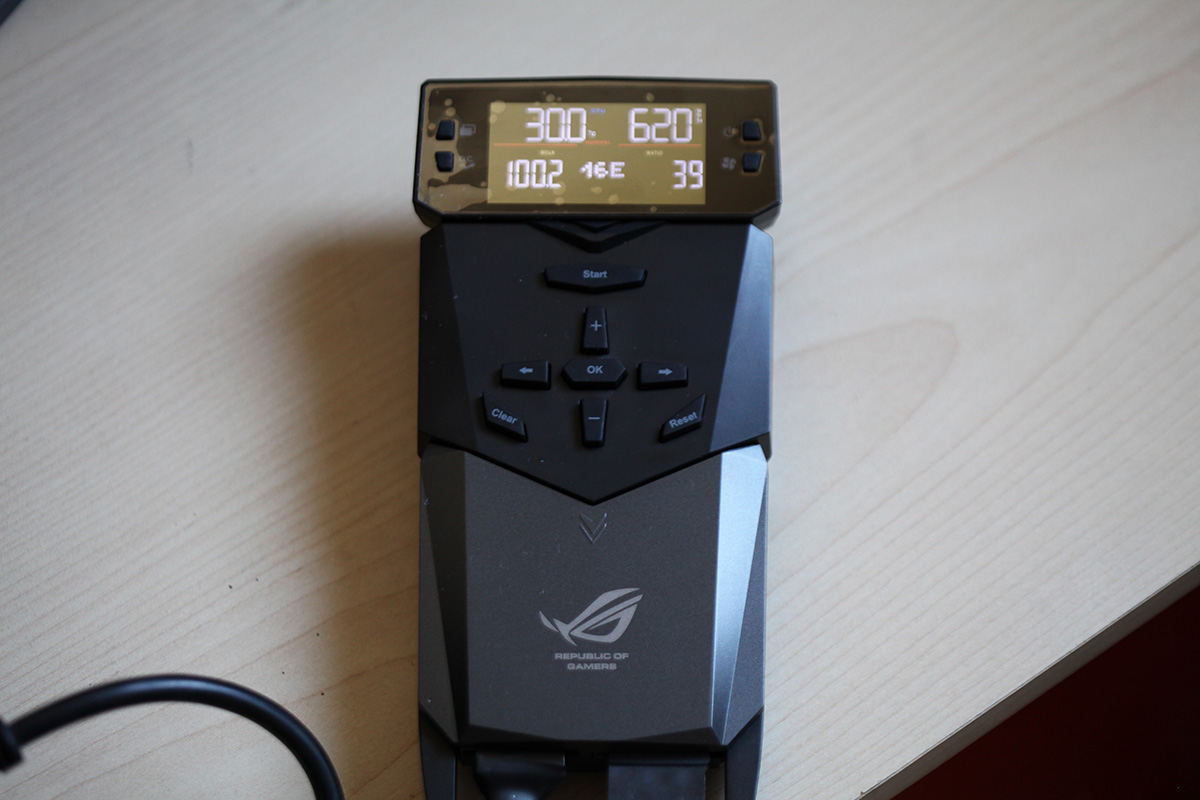

В целом, модуль OC Panel показался нам удобным и полезным, если вы планируете разгонять процессор. На дисплей может выводиться температура CPU, скорости работы вентиляторов кулера CPU, текущее значение BCLK и множителя CPU.

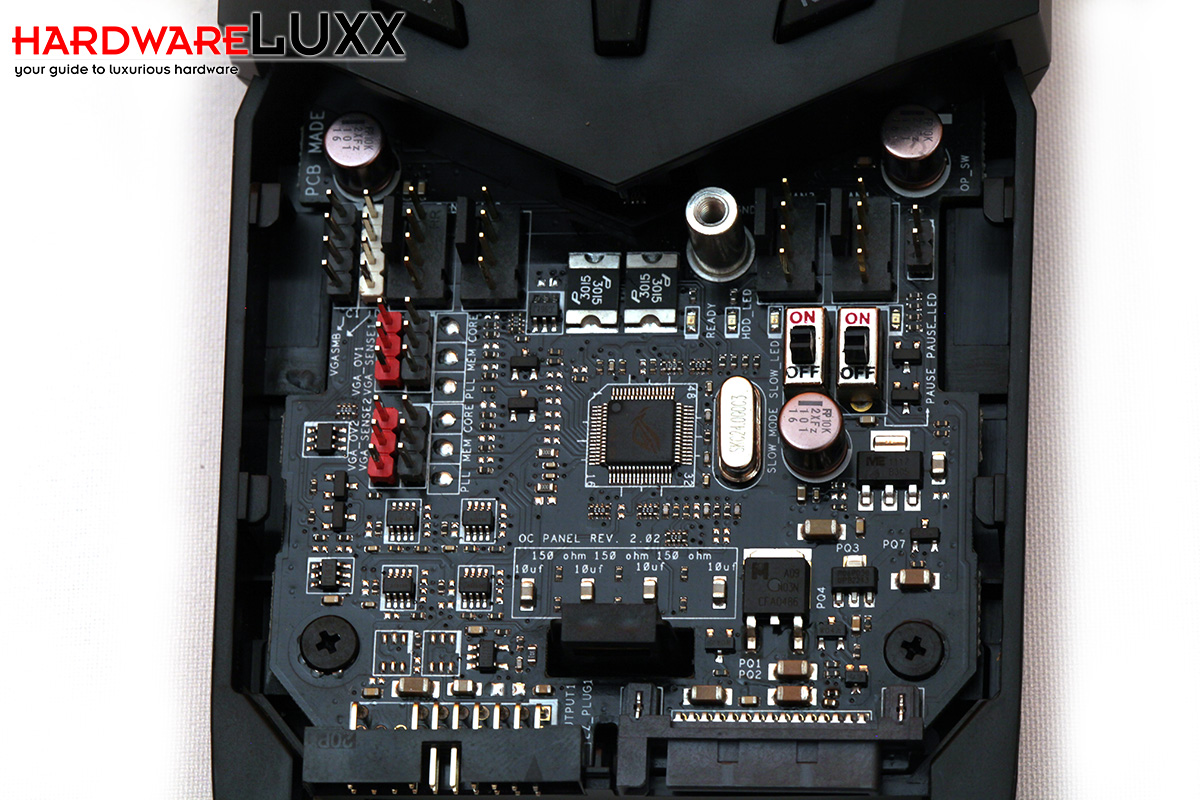

Крышку модуля OC Panel можно сдвинуть, что открывает вид на внутренние компоненты. К модулю OC Panel вы можете подключить четыре дополнительных вентилятора, а также оставлены точки для прямого измерения напряжений. Слева располагаются разъёмы для подключения VGA Hotwire, если у вас используются топовые видеокарты ASUS, например, Radeon HD 7970 Matrix. В таком случае модуль можно использовать и для разгона видеокарты. Обратите внимание на два дополнительных переключателя. Левый включает/выключает режим Slow, правый - режим Pause.

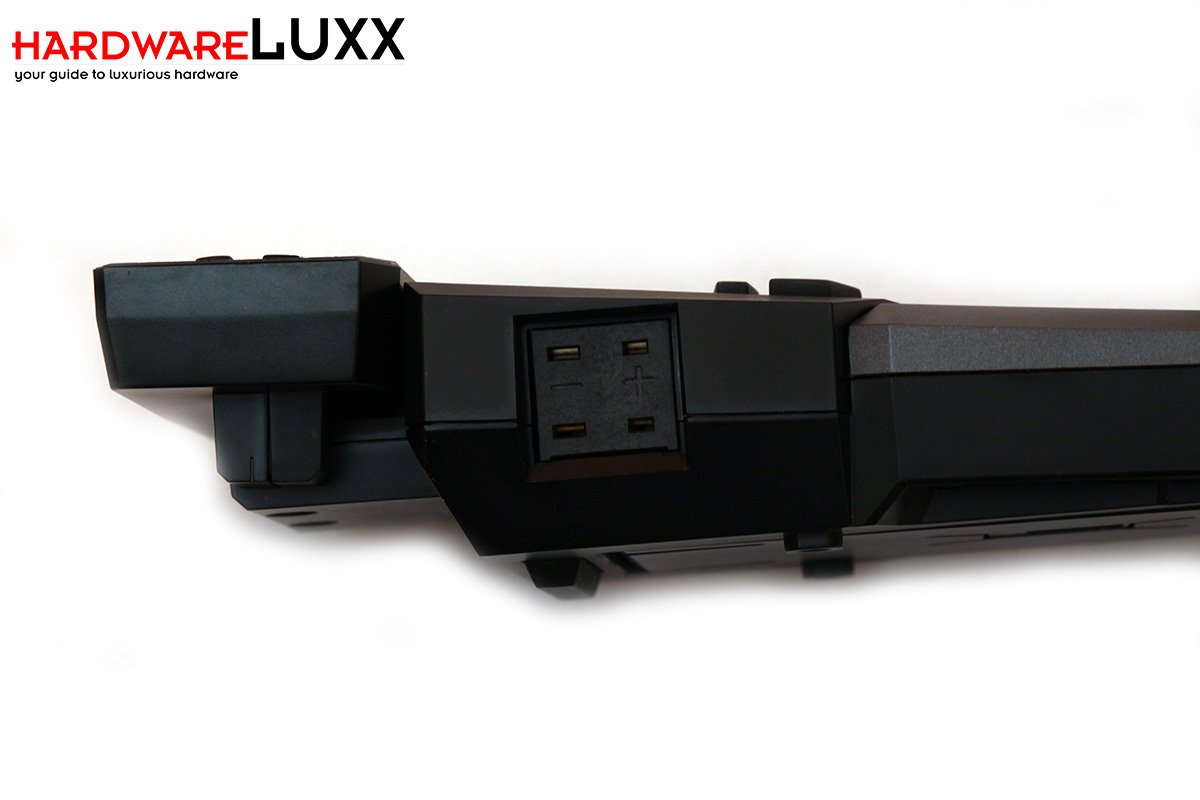

Разъёмы Subzero Sense тоже перешли с материнской платы (как на той же Maximus V Extreme) на модуль OC Panel, они располагаются на боковой панели. Если вы охлаждаете систему с помощью жидкого азота (LN2), к интерфейсам Subzero Sense можно подключить цифровой термометр.
На материнской плате скрыт сетевой контроллер Intel I217V, который присутствует на многих других моделях материнских плат Socket 1150. Он обеспечивает скорость передачи до 1 Гбит/с. Конечно, контроллер обратно совместим и со скоростью 100 Мбит/с. На плате Maximus VI Extreme предусмотрено в общей сложности восемь 4-контактных разъёмов подключения вентиляторов с регулировкой ШИМ, в том числе CPU_OPT. На всех разъёмах вы можете управлять скоростью вращения вентиляторов в BIOS. Как можно было ожидать от ASUS, управление вентиляторами всегда выполняется надёжно. В данном отношении Maximus VI Extreme не подвела.

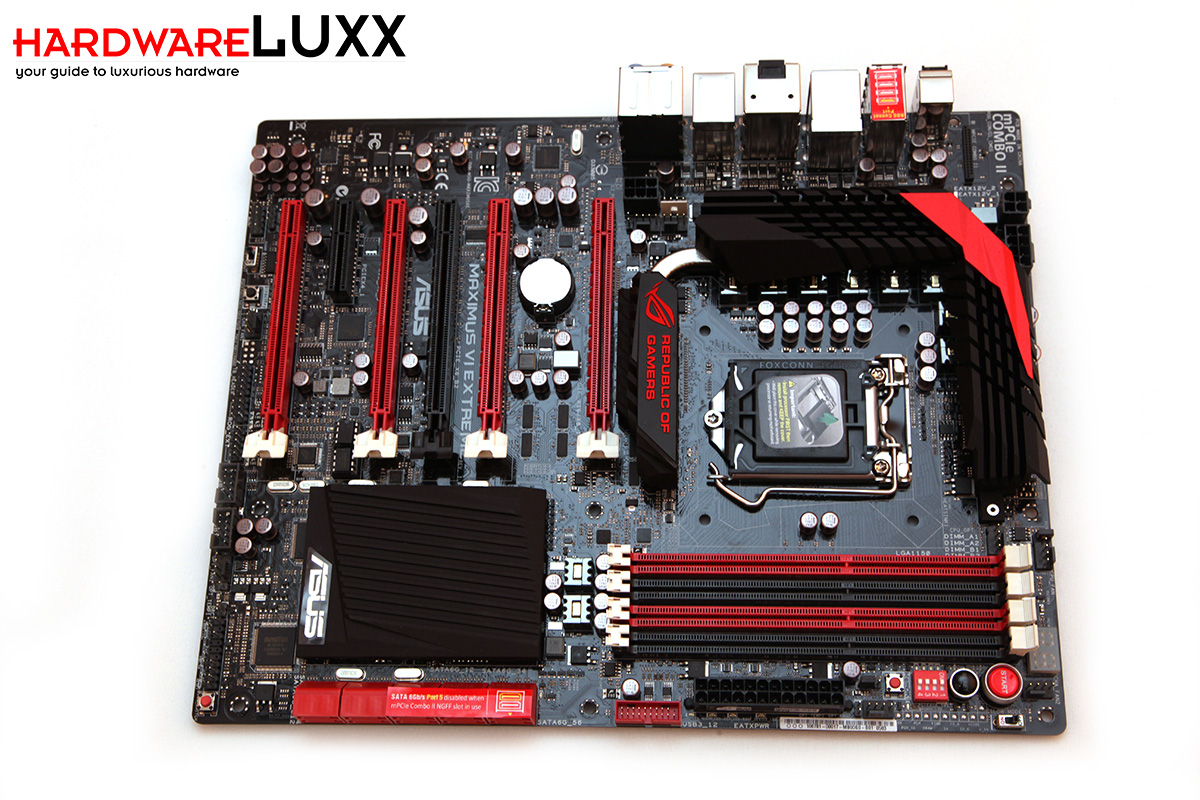

Раскладка материнской платы не вызывает нареканий. ASUS смогла удачно разместить всё обилие разъёмов и дополнительных функций, все расположено разумно. Вы сможете установить даже крупные кулеры CPU, такие как наш be quiet! Dark Rock Pro C1. Конечно, из любого правила могут быть исключения.
