Страница 7: ASUS Maximus VI Extreme | Энергопотребление
Сегодня вопрос энергопотребления ПК довольно актуален, и разница по энергопотреблению между материнскими платами встречается намного чаще, чем разница по производительности. С одной стороны, она может быть связана с BIOS, где функции энергосбережения Intel могут быть реализованы не полностью или некорректно. Или попросту отключены по умолчанию. Или неактивные интегрированные компоненты, когда они заменены дополнительными чипами или просто не используются, не отключаются и продолжают потреблять энергию. Схема питания тоже вносит свой вклад в общее энергопотребление, поскольку она может давать больше энергии, чем требуется компонентам. Да и эффективность (КПД) системы питания тоже очень важна. Если эффективность невысокая, то система потребляет больше энергии от блока питания. Не следует недооценивать роль программного управления, вся система питания должна быть сбалансирована и скоординирована, чтобы обеспечивать приемлемую эффективность.
У материнской платы ASUS Maximus VI Extreme используется большое количество дополнительных контроллеров и других чипов. Вы получите добавочный концентратор USB 3.0, два дополнительных контроллера SATA, два коммутатора PLX, контроллер LAN и звуковой процессор. Все они увеличивают энергопотребление. Если вы установите карту mPCIe, то получите ещё несколько ватт сверху.
Мы измерили энергопотребление системы в режиме бездействия под Windows, а также при полной 2D-нагрузке Cinebench 11.5 и Prime95 (torture test, полная нагрузка). Ниже приведено энергопотребление для всей системы.
Тест 1: встроенные компоненты активны:
В первом тестовом прогоне мы оставили все настройки по умолчанию, когда большая часть интегрированных компонентов материнской платы активны. Мы использовали видеокарту Radeon HD 7850, хотя в BIOS мы не отключали iGPU. Как мы уже отметили выше, все функции энергосбережения были включены, мы не вносили каких-либо оптимизаций вручную.

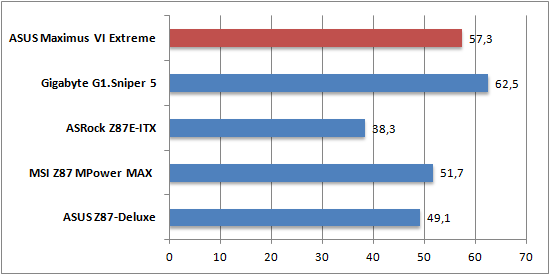

Энергопотребление в режиме бездействия
Материнская плата Maximus VI Extreme оснащена двумя чипами PLX, но её энергопотребление находится в разумных пределах. Энергопотребление составило 57,3 Вт, плата оказалась более экономичной, чем Gigabyte G1.Sniper 5.

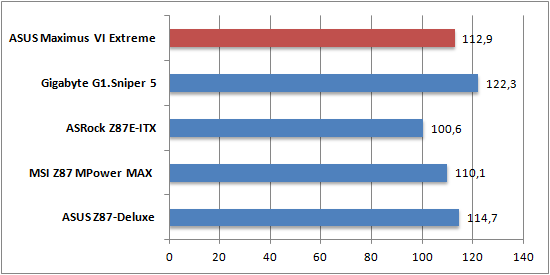

Энергопотребление под нагрузкой Cinebench 11.5 CPU
Под более высокой нагрузкой Cinebench у нового флагмана ROG мы получили приемлемый уровень 112,9 Вт. Плата оказалась на 1,8 Вт более эффективной, чем ASUS Z87-Deluxe.

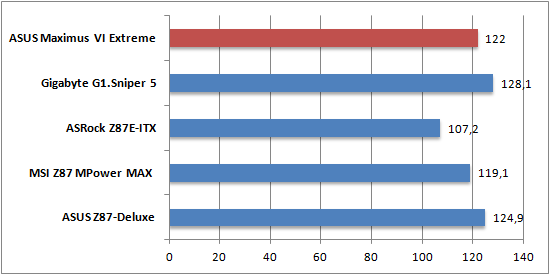

Энергопотребление под нагрузкой Prime95
Под полной нагрузкой расстановка сил изменилась мало. Тестовая материнская плата подняла энергопотребление до уровня 122 Вт. Разница с Z87-Deluxe составила 2,9 Вт.

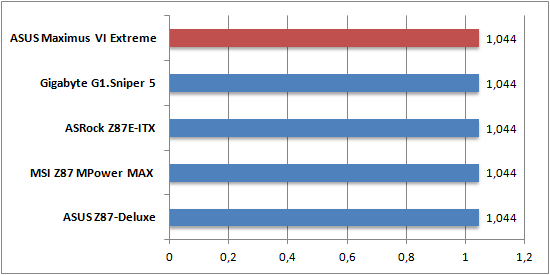

Напряжение под нагрузкой Prime95
Под нагрузкой напряжение VCore составило 1,044 В как и в случае других материнских плат. Причин кроется в новом интегрированном контроллере напряжения IVR.
Так как большинству пользователей все встроенные контроллеры не требуются, мы провели ещё один тестовый прогон, во время которого из интегрированных компонентов активировали только контроллер LAN и звуковой чип. Все дополнительные контроллеры USB 3.0 и SATA мы отключали. Материнская плата по-прежнему выставляла уровни напряжения автоматически, но мы вручную выставили все функции энергосбережения. Мы по-прежнему использовали видеокарту RADEON HD 7850.
Тест 2: интегрированные компоненты отключены (активны 1x LAN + звук)
Энергопотребление в режиме бездействия
Отключение дополнительных компонентов смогло сэкономить в режиме бездействия три ватта.
Энергопотребление под нагрузкой Cinebench 11.5 CPU
Схожую картину мы получили в тесте Cinebench. Ваттметр показал на 2,6 Вт меньшее потребление энергии.
Энергопотребление под нагрузкой Prime95
Самую большую разницу мы получили под нагрузкой Prime95. Она составила около 3,1 Вт.
Напряжение под нагрузкой Prime95
По напряжениям мы не получили изменений.
Что можно сказать об энергопотреблении Maximus VI Extreme? С положительной стороны отметим эффективную работу материнской платы, несмотря на наличие двух коммутаторов PLX. Конечно, экономичной материнскую плату не назовёшь, но другие модели со схожим оснащением потребляют больше энергии. Особенно своей "прожорливостью" славятся чипы PLX. Но в случае Maximus VI Extreme мы наблюдаем совершенно иную картину.
