Страница 1: Тест и обзор: EVGA Z87 Stinger - компактная материнская плата mini-ITX
Чтобы разнообразить наши тесты материнских плат, мы решили охватить сегмент mini-ITX. Конечно, подобные компактные материнские платы подойдут не каждому, но спрос на них всё же есть, он в немалой степени обусловлен и появлением на рынке привлекательных корпусов (например, BitFenix Prodigy, Corsair Obsidian 250D или EVGA Hadron Air). Intel со своей стороны тоже благоволит разнообразию, предлагая разные чипсеты. В нашу тестовую лабораторию поступила материнская плата Z87 Stinger от EVGA, которой предстоит пройти наше традиционное тестирование.
EVGA с материнской платой Z87 Stinger продолжает новую схему именования. Новая тестовая модель в нашей лаборатории является прямым наследником Z77 Stinger, которую мы протестировали почти год назад. Кроме крошечного формата Mini-ITX, американская компания также выпускает более крупные модели "Z87 FTW" и флагманскую "Z87 Classified" в форматах ATX и E-ATX. Материнская плата EVGA Z87 Stinger обойдётся от 8,2 тыс. рублей в России или около 232 евро в Европе, что недёшево. В магазине EVGA материнская плата обойдётся в 189,9 евро. В нашей статье мы рассмотрим, что можно ожидать от подобной компактной модели.
На материнской плате Mini-ITX расположились два слота DIMM и слот PCIe 3.0 x16, позволяющий устанавливать дискретную видеокарту. Также вы можете подключать, максимум, шесть накопителей. На материнской плате доступны шесть портов USB 3.0 и четыре USB 2.0. Калифорнийская компания также установила кнопки питания и сброса, а также диагностический дисплей. Три индикатора состояния указывают текущий рабочий режим.
EVGA использовала для своего семейства материнских плат Socket LGA1150 чёрный текстолит. Все слоты и порты тоже имеют чёрную расцветку. Только на радиаторе южного моста можно заметить красную вставку с логотипом EVGA. Материнская плата относится к формату mini-ITX и уместится в большинстве корпусов.
Спецификации
Ниже представлены технические характеристики EVGA Z87 Stinger:
| Формат материнской платы | Mini-ITX |
|---|---|
| Производитель и модель | EVGA Z87 Stinger |
| Сокет CPU | LGA1150 |
| Розничная цена | от 8,2 тыс. рублей в России около 232 евро в Европе |
| Сайт производителя | http://eu.evga.com |
| Функции северного моста/CPU | |
| Чипсет | Intel Z87 Express Chipsatz |
| Память и тип | 2x DDR3 (два канала) |
| Оперативная память | Макс. 16 Гбайт (через 8-Гбайт DIMM) |
| SLI / CrossFire | - |
| Встроенные функции | |
| PCI-Express | 1x PCIe 3.0 x16 1x Mini-PCIe (общий) |
| PCI | - |
| Контроллер Serial ATA | 4x SATA 6G с поддержкой RAID 0, 1, 5, 10 через Intel Z87 1x mSATA 6G через Intel Z87 (общий) 1x eSATA 6G |
| USB | 6x USB 3.0 (4x на панели ввода/вывода, 2x через гребёнку) через Z87 4x USB 2.0 через Z87 (4x на панели ввода/вывода) |
| Видеовыходы | 1x HDMI 1.4a, 1x DisplayPort 1.2 |
| WLAN / Bluetooth | Bluetooth 2.1 |
| Thunderbolt | - |
| LAN | 1x Intel I217-V Gigabit-LAN |
| Аудио | 6-канальный звуковой кодек Creative Sound Core3D |
Коробка материнской платы тоже чёрная, по центру можно видеть крупное название модели. Сверху и снизу напечатаны базовые функции.
Комплект поставки

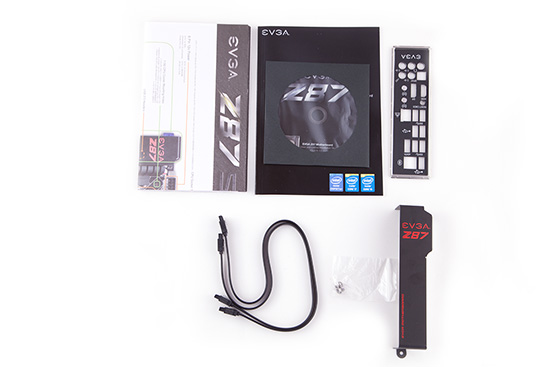

В комплект поставки входят следующие аксессуары:
- Заглушка ввода/вывода
- Руководство материнской платы, DVD с драйвером и программным обеспечением
- Схема-раскладушка
- Два кабеля SATA
- Крышка для панели ввода/вывода с винтами
Если вы ожидали обилия аксессуаров в комплекте поставки Z87 Stinger, то будете разочарованы. EVGA вложила только самое необходимое. Вы получите заглушку ввода/вывода, руководство материнской платы, DVD с драйверами, графическую схему-раскладушку, показывающую отдельные функции на плате. Также есть два кабеля SATA и крышка для панели ввода/вывода, которую можно прикрутить комплектными винтами. Для системы ITX такого набора будет вполне достаточно, хотя за цену материнской платы мы хотели бы получить больше кабелей и переходников.
