Страница 1: Тест и обзор: MSI Z87M GAMING - компактная игровая материнская плата
MSI решила довольно активно продвигать свое семейство GAMING, причём касается это не только видеокарт на графических процессорах AMD и NVIDIA, но и материнских плат. В ассортименте компании сегодня присутствуют не только стандартные материнские платы ATX, но и модели меньшего форм-фактора Micro-ATX и Mini-ITX. Совсем недавно мы протестировали ATX-модель Z87-GD65 GAMING, которая является флагманом семейства GAMING под Socket LGA1150. Сегодня мы протестируем материнскую плату Z87M GAMING, отличающуюся форм-фактором Micro-ATX.
Добавка "M" в названии материнской платы как раз указывает на формат Micro-ATX. С первого взгляда понятно, что MSI довольно грамотно распорядилась площадью micro-ATX, в базовой конфигурации вы получите два слота PCIe 3.0 x16, обеспечивающие конфигурацию multi-GPU на двух дискретных видеокартах. Также можно установить и карты расширения в два слота PCIe 2.0 x1 (если они не будут закрыты видеокартами). Что касается подключения накопителей, то здесь тайваньский производитель предусмотрел шесть разъёмов SATA 6G и два порта eSATA 6G. Добавим к ним восемь портов USB 3.0 и шесть USB 2.0. Так что мы не получаем значительных отличий от хорошо оснащённых "правильных" материнских плат ATX.
Конечно, нацеленность материнской платы на геймеров сразу же видна по многочисленным игровым функциям. Среди них стоит отметить сетевой контроллер Killer E2205 NIC, а также звуковую подсистему, состоящую из контроллера Realtek ALC1150 и усилителя на наушники.
Визуально мы не получаем каких-либо изменений по сравнению с ранее протестированной Z87-GD65 GAMING. По-прежнему доминирует чёрный текстолит, который приятно акцентируют красные элементы радиаторов. На радиаторе PCH можно разглядеть контур дракона. Из-за формата micro-ATX материнская плата очень компактная, она подойдёт для большинства корпусов на рынке.
Спецификации
В следующей таблице мы привели технические спецификации MSI Z87M GAMING:
| Формат материнской платы | MicroATX |
|---|---|
| Производитель и модель | MSI Z87M GAMING |
| Сокет CPU | LGA1150 |
| Розничная цена | от 5,8 тыс. рублей в России от 140 евро в Европе |
| Сайт производителя | Официальная страница MSI Z87M GAMING |
| Функции северного моста/CPU | |
| Чипсет | Intel Z87 Express |
| Память и тип | 4x DDR3 (два канала) |
| Объём памяти | Макс. 32 Гбайт (с помощью 8-Гбайт DIMM) |
| SLI / CrossFire | CrossFireX (2-Way) , SLI (2-Way) |
| Встроенные функции | |
| PCI Express | 2x PCIe 3.0 x16, (x16/-, x8/x8) 2x PCIe 2.0 x1 |
| PCI | - |
| Контроллеры Serial ATA, SAS и ATA | 6x SATA 6G с поддержкой RAID 0, 1, 5, 10 через Intel Z87 2x eSATA 6G через ASM1061 |
| USB | 8x USB 3.0 (6x на панели ввода/вывода, 2x через гребёнку) шесть через Z87 напрямую, два через Renesas UPD720202 6x USB 2.0 через Z87 (2x на панели ввода/вывода, 4x через гребёнку) |
| Видеовыходы | 2x HDMI 1.4a, 1x DisplayPort 1.2 |
| WLAN / Bluetooth | - |
| Thunderbolt | - |
| LAN | 1x Qualcomm Atheros Killer E2205 Gigabit LAN |
| Аудио | 8-канальный Realtek ALC1150 аудио кодек + OPA1652 |
Упаковка не изменилась. За исключением низа, коробка тоже полностью чёрная. По центру располагается серебристый дракон, название модели и красная добавка "GAMING".
Комплект поставки
Вместе с материнской платой вы получите следующие аксессуары:
- Заглушку ввода/вывода
- Руководство материнской платы, DVD с драйвером и программным обеспечением
- Руководство по быстрой установке
- Четыре кабеля SATA
- Мостик 2-Way SLI
- M-Connectors
- Наклейку и вывеску на дверь MSI GAMING

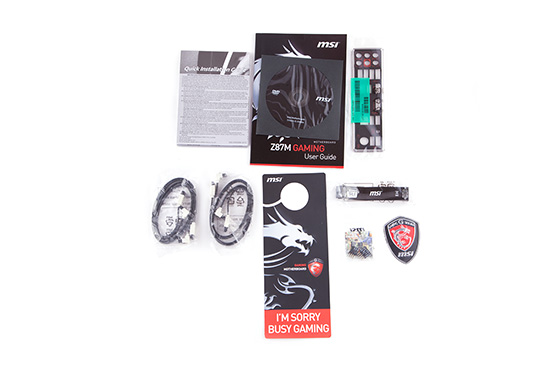

MSI вместе с Z87M GAMING прилагает четыре кабеля SATA, мостик 2-way SLI и два M-Connectors, вывеску на дверь MSI GAMING и наклейки MSI GAMING. Конечно, вы получите заглушку ввода/вывода и руководство материнской платы вместе с DVD. Но MSI не добавила переднего модуля с портами USB или "косичку". В принципе, при цене от 5,8 тыс. рублей с этим можно смириться.
