Страница 5: Seasonic SSR-550RM | Выходные напряжения/ пульсации и шум
Выходные напряжения
Качество выходных напряжений является одним из самых важных критериев блока питания, не менее важным, чем эффективность. Блок питания должен работать стабильно, напряжения не должны "прыгать", иначе это может повлиять на работу компьютера. Поэтому мы проверяли уровни напряжений при разных нагрузках, а также оценивали, остаются ли они в пределах допустимых спецификациями ATX диапазонов. Напомним, что по спецификациям ATX допускается отклонение плюс/минус 5 процентов от номинального напряжения, мы как раз установили данные пороговые значения на графиках как граничные.
Кроме того, мы оценивали качество выходного напряжения с помощью осциллографа. В частности, мы оценивали высокочастотные шумы и пульсации напряжений, которые наблюдаются на выходных линиях постоянного тока. Они связаны с принципом работы импульсных блоков питания, и в зависимости от качества дизайна и фильтров блока питания они могут сглаживаться с той или иной долей успеха. Стандарт ATX предусматривает для линии 12 В допустимые пульсации 120 мВ (от пика к пику), а для линий 3,3 В и 5 В - 50 мВ (от пика к пику).

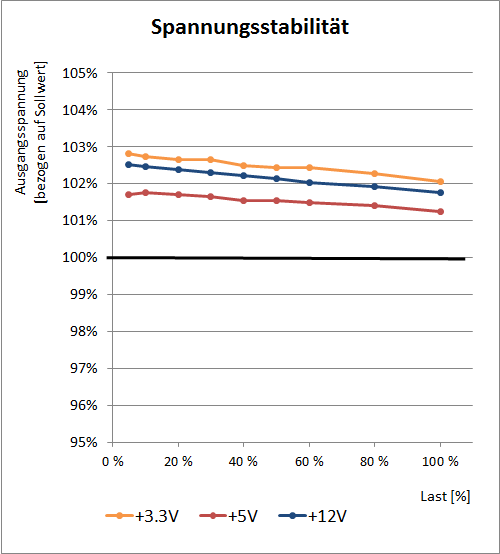

Стабильность напряжений по линиям
Все три выходных напряжения в наших тестах мало менялись при повышении нагрузки. Изменение напряжения от нагрузки 10% до 100% составило меньше 1%. По линии 12 В мы получили разницу в 0,7%, что можно назвать отличным результатом, по вторичным линиям 3,3 В и 5 В разница тоже замечательная - 0,8% и 0,4%. Великолепные результаты для "простого" блока питания на 550 Вт.
Пульсации и шумы по линиям
По тестам пульсаций/шумов результат тоже оказался впечатляюще хорошим. Мы получили разброс меньше 10 мВ (от пика к пику) по линии 3,3 В и разброс меньше 15 мВ (от пика к пику) по линии 5 В, просто отличный результат Seasonic. То же самое можно сказать и про линию 12 В, где разброс составил 21 мВ (от пика к пику) при полной нагрузке.
В целом, блок питания G-Series 550W от Seasonic великолепно показал себя по стабильности напряжений и шумам/пульсациям. Он ничем не хуже моделей семейства X-Series, которые ранее показали себя тоже отлично.
