Страница 2: SilverStone Zeus 1350W (SST-ZM1350) | Технологии и функции
Блок питания Silverstone Zeus 1350W, как мы уже отметили в начале статьи, относится к high-end категории, причём high-end в данном случае соответствует мощности. Другие производители пытаются представлять сбалансированные модели, ориентируясь, помимо мощности, на эффективность и тихую работу, и в некоторых случаях им удаётся выпускать весьма удачные модели. Silverstone ориентировалась, главным образом, на производительность и качество питания, поэтому остальные аспекты проработаны не так хорошо, как хотелось бы.

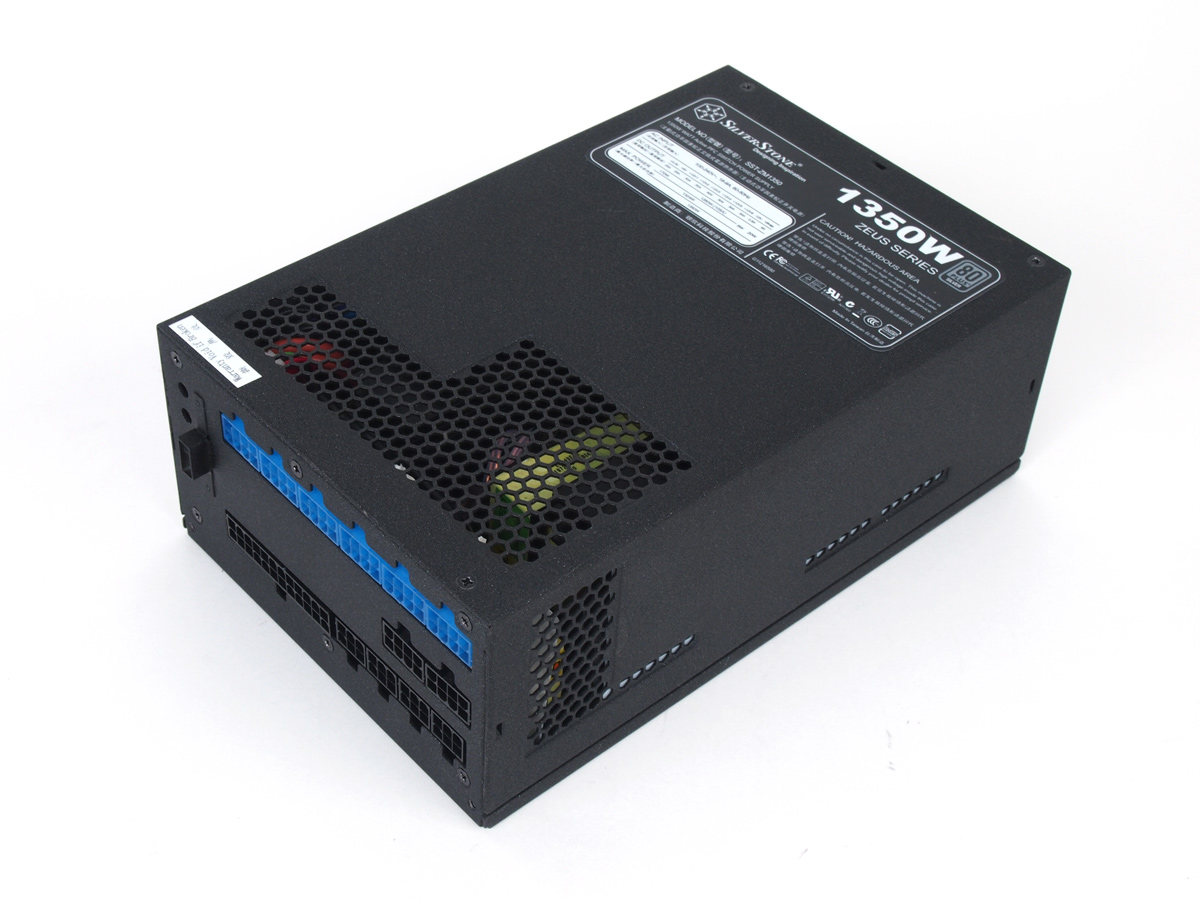

Внешний вид Zeus 1350W нельзя назвать обычным, что связано в том числе и со значительными габаритами. Вес 4,5 кг тоже превышает многие модели на рынке, как и длина 230 мм. Как правило, немногие блоки питания имеют корпус длиннее 200 мм, а Zeus ещё на три сантиметра больше этого уровня.
Корпус Zeus имеет антрацитовое серое напыление, устойчивое к появлению царапин. Снаружи можно видеть 80-мм вентилятор, который забирает воздух через сравнительно небольшое отверстие и продувает его через компоненты блока питания. На внутренней панели блока питания располагаются разъёмы для модульного подключения кабелей.

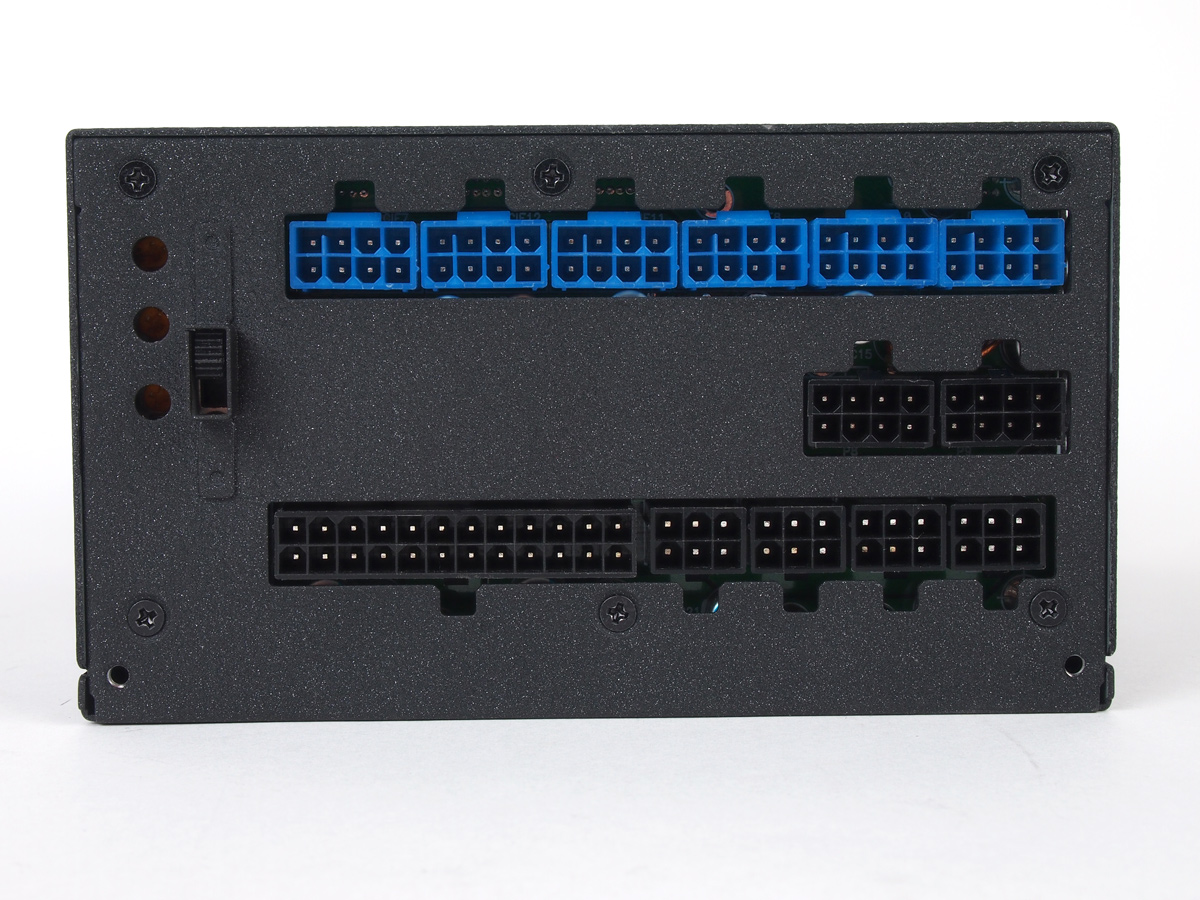

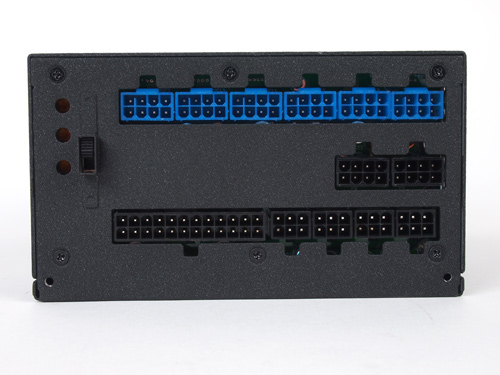

Полностью модульная система подключения кабелей хорошо адаптирована под количество разъёмов питания у данного класса мощности, вы сможете запитать большое число компонентов. Распределение разъёмов довольно простое: в верхнем ряду располагаются шесть синих разъёмов для кабелей PCI Express, по центру - два 8-контактных разъёма для подключения материнской платы/CPU, в нижнем ряду - гребёнка ATX и четыре разъёма для питания периферии.

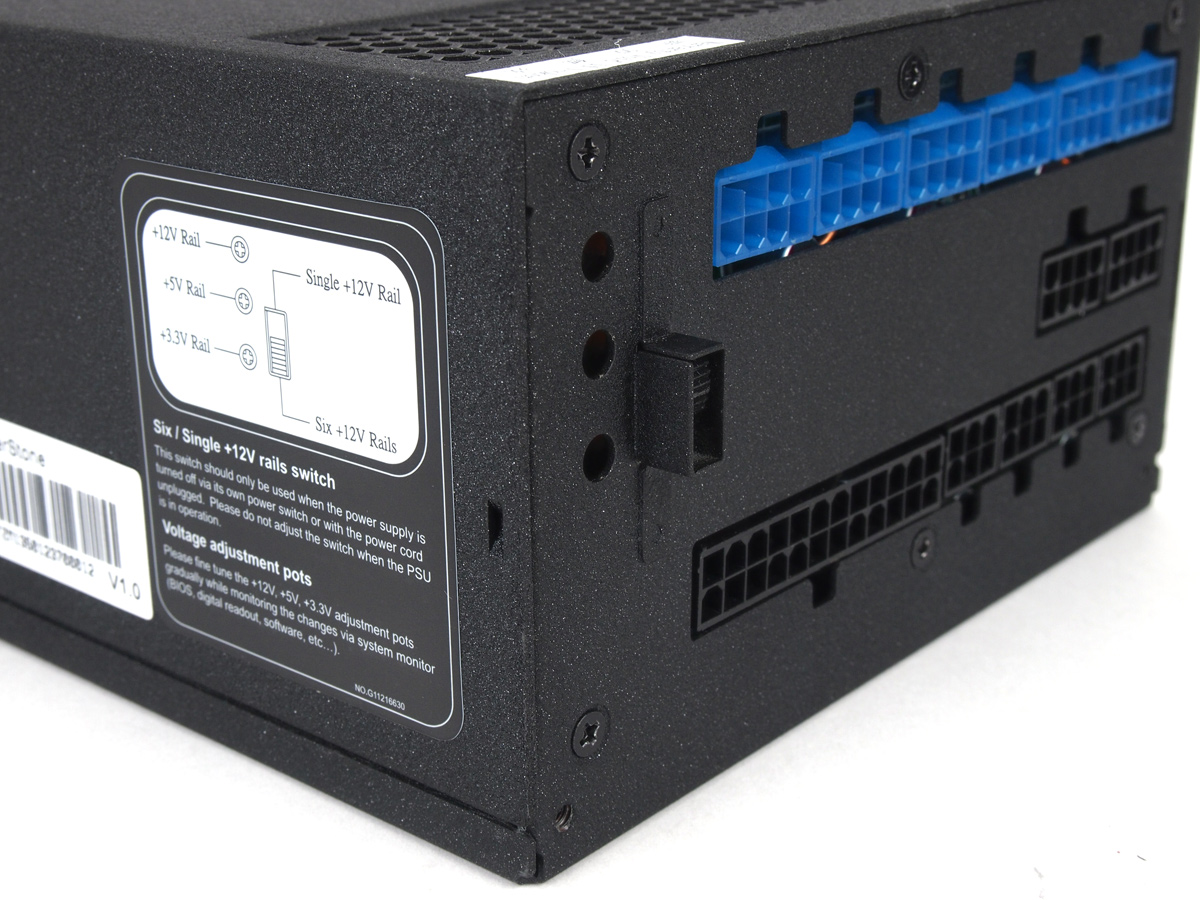

Сбоку в специальном защитном кожухе расположен переключатель, позволяющий переводить Zeus из режима работы нескольких линий 12 В по 30 А каждая и одной линии с предельным током 105 А. Переключение следует выполнять только в выключенном состоянии БП. Кроме того, слева располагаются отверстия с тремя потенциометрами, позволяющими регулировать линии 3,3 В, 5 В и 12 В.
Silverstone изначально разработан как блок питания с несколькими линиями, но у него есть переключатель в режим с одной линией. Многие производители сегодня выбрали тот или иной тип блока питания, но Silverstone предлагает оба варианта в виде гибридного решения. Работа с одной линией даёт много преимуществ, но при этом высокий ток потенциально более опасен. С другой стороны, если разумно распределить линии питания, то можно достичь разных конфигураций. Так что ничего страшного не будет, если вы по умолчанию распределите конфигурацию с несколькими линиями, а на одну линию будете переключаться только в случае нестабильной работы.

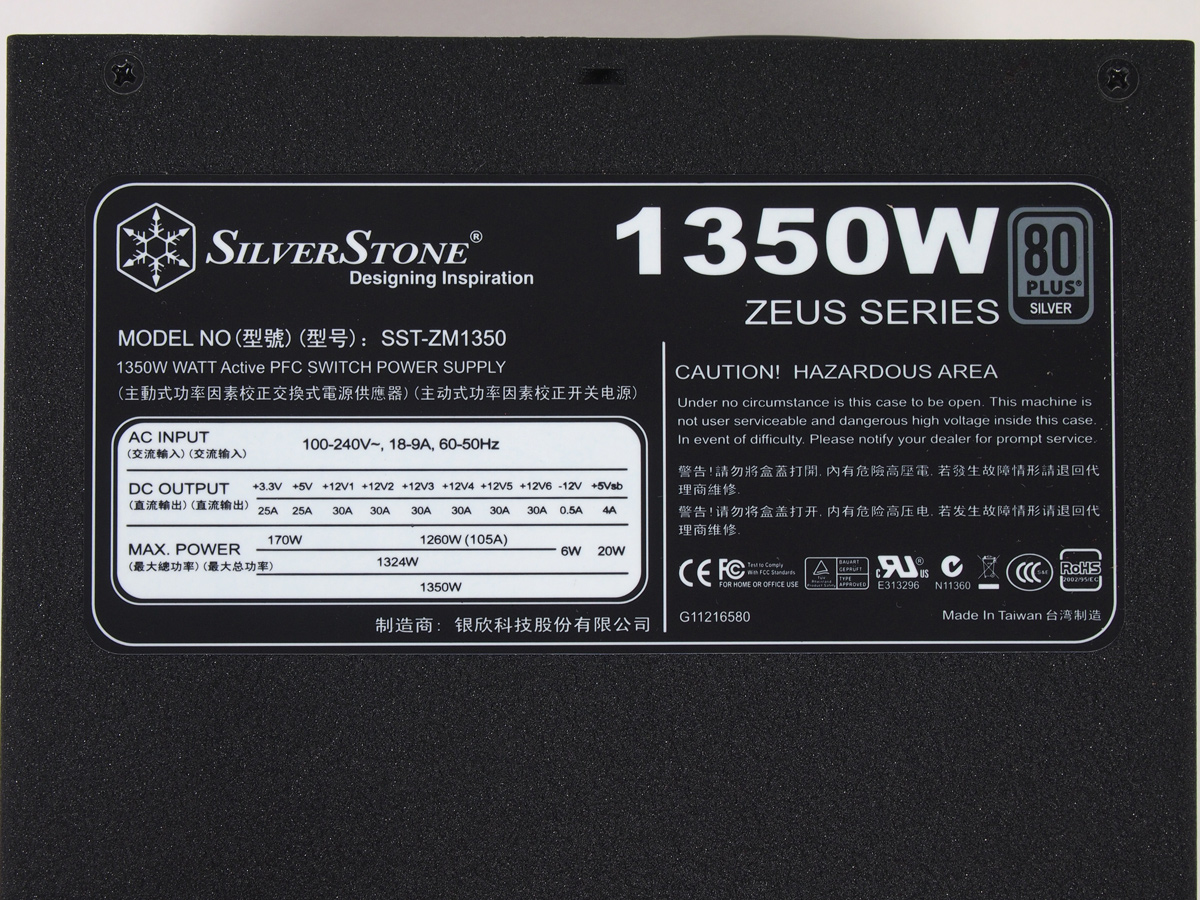

По линии 12 В блок питания ZM1350 имеет высокую мощность для своего класса: он выдерживает ток до 105 А, но вы можете распределить нагрузку на шесть линий 12 В, каждая выдерживает до 30 А. В результате по линиям 12 В достигается номинальная мощность 1250 Вт, то есть не вся мощность блока питания выделяется на 12 В. Линии 3,3 В и 5 В даже у high-end систем потребляют определенное количество энергии, так что на практике это не принципиально. Хотя многие конкуренты позволяют выделять всю мощность на 12 В.
Вторичные напряжения у 1350 Вт могут нагружаться мощностью до 170 Вт, что можно назвать необычно высоким уровнем. Суммарная мощность 1350 Вт заявлена Silverstone даже при подъёме температуры окружающей среды до 50 °C, при этом нагрев до 60 °C позволяет всё равно получить 1080 Вт. При меньших температурах допустима кратковременная нагрузка до 1500 Вт.
Silverstone снабдила Zeus всеми необходимыми схемами защиты: от чрезмерного тока (OCP), от перегрузки (OPP), от чрезмерного напряжения (OVP), от слишком низкого напряжения (UVP) и от короткого замыкания (SCP). Также есть и защита от отсутствия нагрузки ("No Load Protection"), но она призвана гарантировать безопасную работу БП без нагрузки. Но раньше у блоков питания каких-либо проблем при работе без нагрузки не появлялось. Защита от чрезмерного тока по линиям 3,3 В и 5 В включается довольно быстро, на нашей станции Chroma мы добились выключения при токе около 40 А, но для проверки по линии 12 В наша станция Chroma не дает достаточной нагрузки.

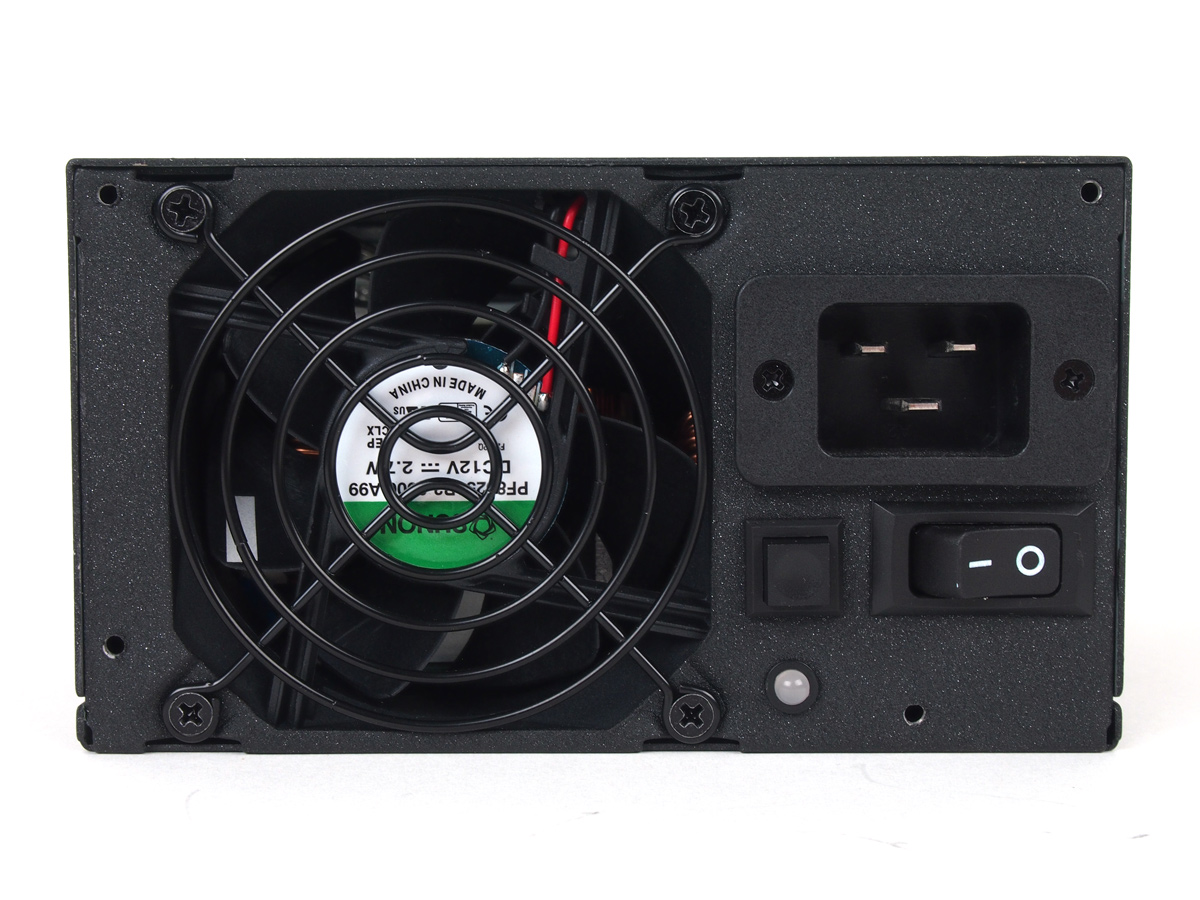

Снаружи в глаза сразу же бросается специальное гнездо питания от сети, рассчитанное на ток до 16 А. Для питания от сети 230 В будет достаточно обычного гнезда "IEC", которое обеспечивает ток до 10 А. Но в случае питания от сети 115 В ток будет в два раза выше, поэтому некоторые производители идут на дополнительные меры безопасности для high-end моделей. Также можно заметить светодиод и кнопку. Кнопка переключает режим работы вентилятора между динамическим и 100%, а индикатор указывает текущий режим.

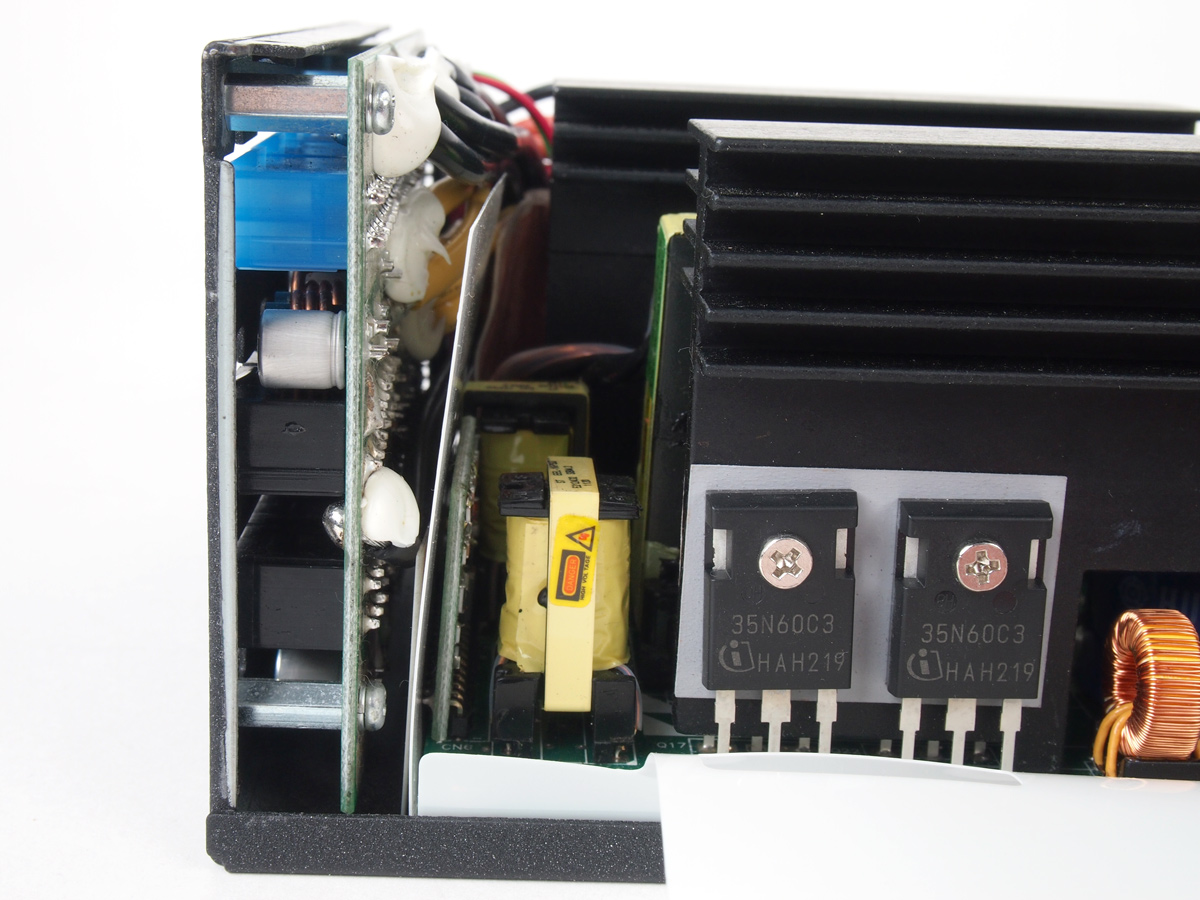

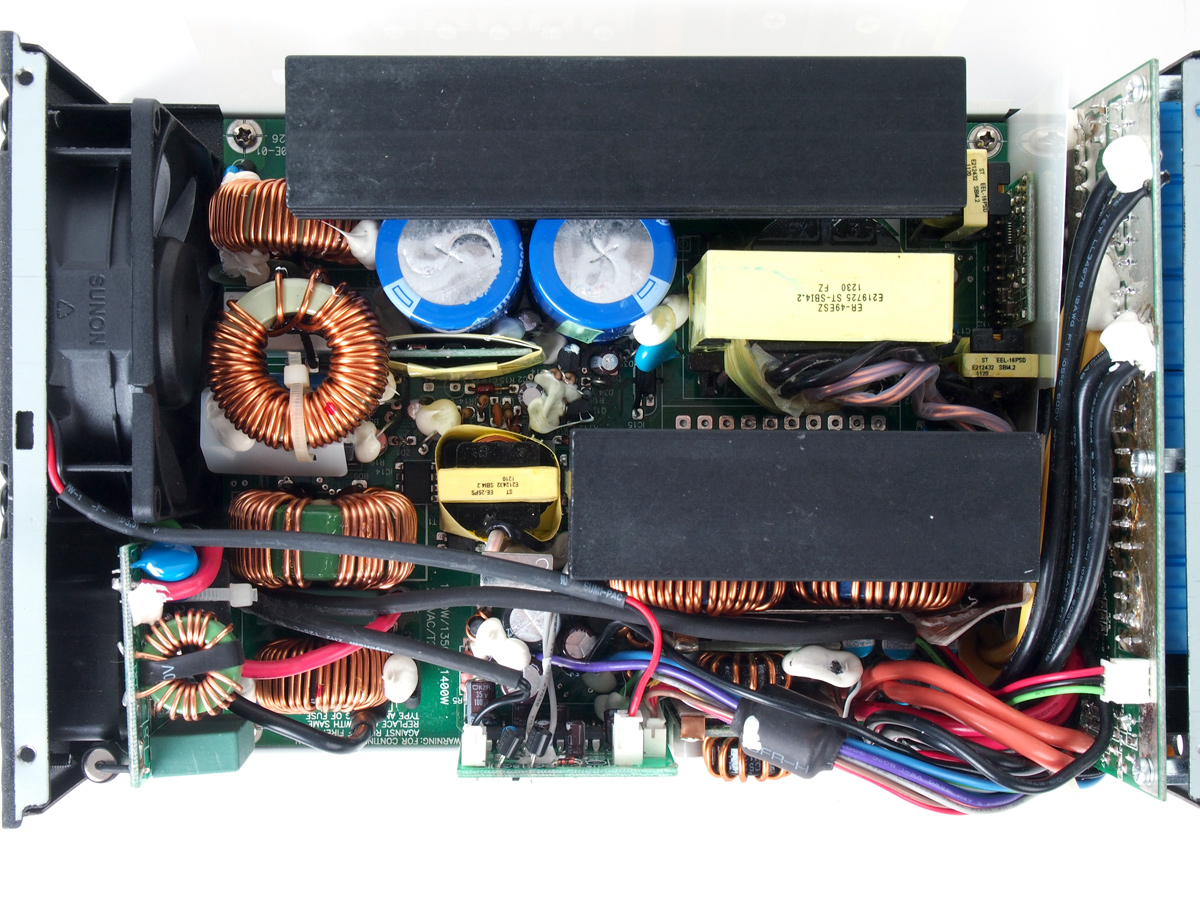

Блок питания опирается на дизайн с топологией полного моста и технологию Synchronous Rectification, платформа, по всей видимости, изготовлена OEM-производителем "Seventeam". Два основных конденсатора с рабочей температурой до 105 °C изготовлены Hitachi, они имеют подходящие характеристики 560 В и 420 uF. Для вторичных напряжений используются электролитические конденсаторы с температурой до 105 °C от Nippon Chemicon и полимерные конденсаторы. Качество пайки мы бы назвали средним, как можно видеть на контактах дочерней платы. Значительные габариты блока питания можно объяснить, посмотрев на внутреннее строение. По обе стороны от крупной основной платы располагаются вентилятор и дочерняя плата с разъёмами подключения кабелей питания внутренних компонентов.
По уровню мощности Zeus 1350W кажется солидной моделью, хотя к дизайну и размерам по сравнению с другими high-end блоками питания придётся привыкать. Но позвольте перейти к оценке других характеристик ZM1350.
