Страница 5: SilverStone Zeus 1350W (SST-ZM1350) | Выходные напряжения/ пульсации и шум
Выходные напряжения
Качество выходных напряжений является одним из самых важных критериев блока питания, не менее важным, чем эффективность. Блок питания должен работать стабильно, напряжения не должны "прыгать", иначе это может повлиять на работу компьютера. Поэтому мы проверяли уровни напряжений при разных нагрузках, а также оценивали, остаются ли они в пределах допустимых спецификациями ATX диапазонов. Напомним, что по спецификациям ATX допускается отклонение плюс/минус 5 процентов от номинального напряжения, мы как раз установили данные пороговые значения на графиках как граничные.
Кроме того, мы оценивали качество выходного напряжения с помощью осциллографа. В частности, мы оценивали высокочастотные шумы и пульсации напряжений, которые наблюдаются на выходных линиях постоянного тока. Они связаны с принципом работы импульсных блоков питания, и в зависимости от качества дизайна и фильтров блока питания они могут сглаживаться с той или иной долей успеха. Стандарт ATX предусматривает для линии 12 В допустимые пульсации 120 мВ (от пика к пику), а для линий 3,3 В и 5 В - 50 мВ (от пика к пику).

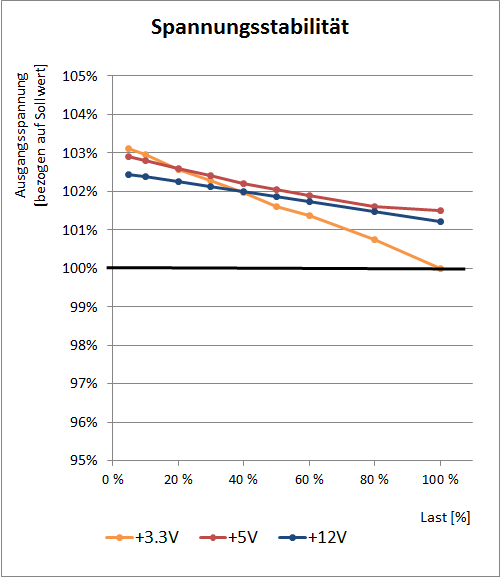

Стабильность напряжений по линиям
Блок питания Silverstone Zeus 1350W показал нормальные результаты. Напряжения 5 В и 12 В под нагрузкой падают примерно на 1,5 процента, в случае 3,3 В мы получаем падение на 3 процента - уже не так хорошо, но всё равно в пределах допустимого.

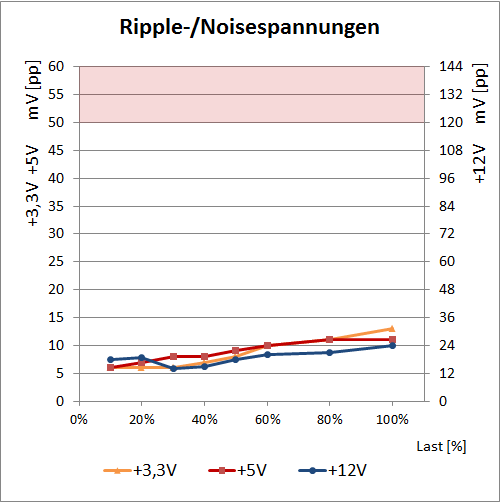

Пульсации и шумы по линиям
В тестах пульсаций и шумов результат отличный. По линии 3,3 В мы получили максимальные пульсации всего 13 мВ (п-п), по линии 5 В - около 11 мВ (п-п), что с учётом предела 50 мВ (п-п) кажется хорошим результатом, тем более что вторичные напряжения сильнее влияют на стабильность системы. Немногие блоки питания демонстрируют схожий низкий уровень пульсаций. По линии 12 В предельные пульсации составляют 120 мВ (п-п), как указывает стандарт ATX, но даже под полной нагрузкой мы получили, максимум, 24 мВ (п-п), что тоже можно назвать отличным результатом. Так что по уровню пульсаций и шумов блок питания Zeus действительно показал себя с лучшей стороны - нечасто мы встречаем столь хороший результат, разве что у некоторых моделей блоков питания Seasonic.
Блок питания Silverstone Zeus 1350W показал хорошее качество выходных напряжений, особенно по пульсациям и шумам.
