Появление первых сообщений о плавящихся разъемах и гнездах 12V-2×6 было лишь вопросом времени. Эта проблема, казалось бы, осталась в прошлом, поскольку NVIDIA и ее партнеры уже перевели некоторые видеокарты серии GeForce RTX 40 на новый разъем 12V-2×6, который теперь станет стандартом для карт серии GeForce RTX 50.
Однако важно отметить, что подобные неисправности могут возникнуть при неправильной эксплуатации или использовании нестандартных компонентов. Поэтому перед тем, как винить исключительно разъем 12V-2×6, стоит детально разобраться в описанных случаях.

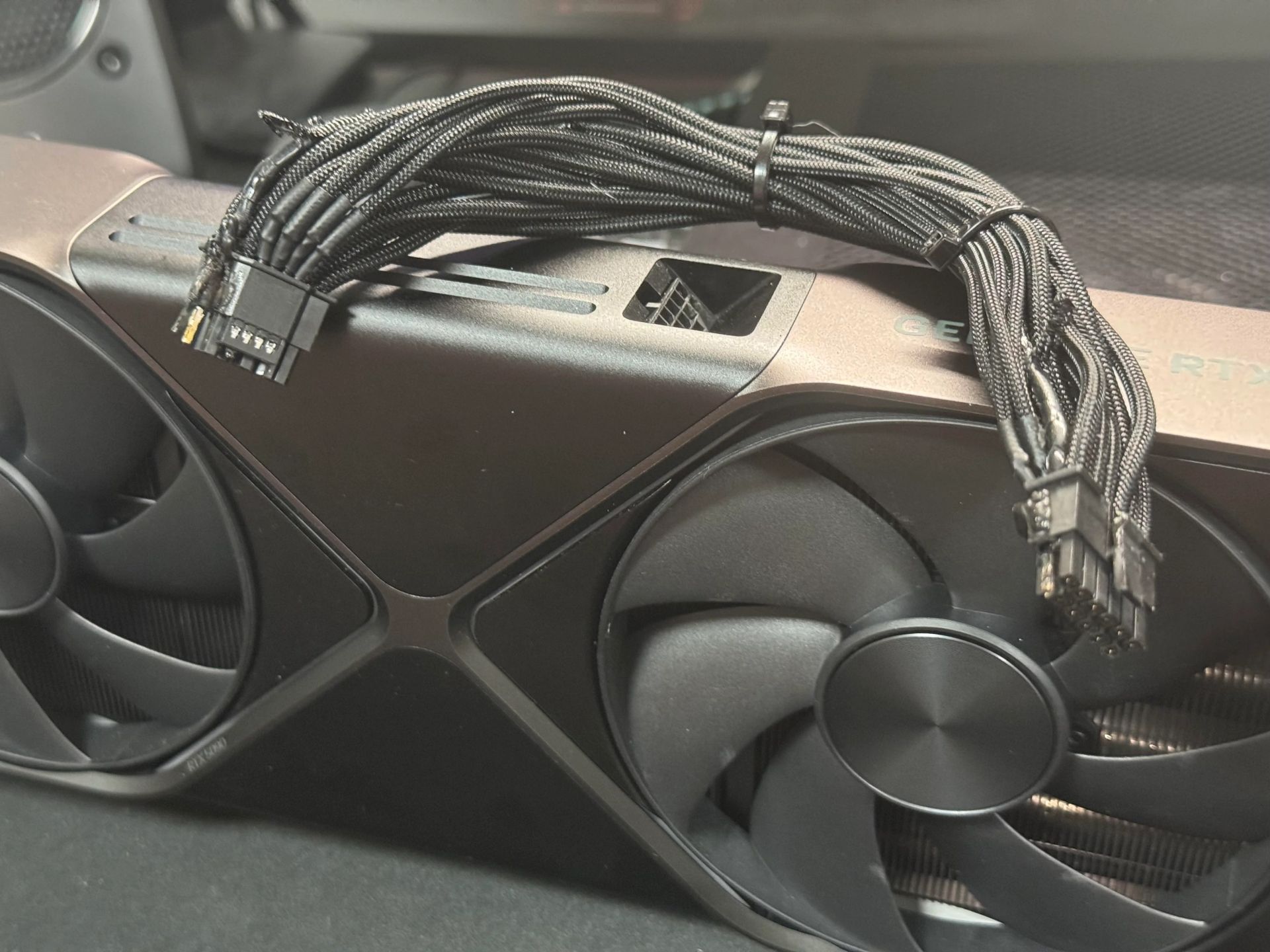

Одним из первых инцидентов стало сообщение на Reddit о кастомном кабеле 12VHPWR от MODDIY, который оплавился с обеих сторон. Также пострадал разъем на GeForce RTX 5090 Founders Edition. При этом тот же кабель использовался в связке с блоком питания ASUS ROG LOKI 1000 Вт и GeForce RTX 4090 Founders Edition на протяжении двух лет без каких-либо проблем. Как именно произошло повреждение, неизвестно. Пользователь утверждает, что кабель был правильно вставлен с обеих сторон.

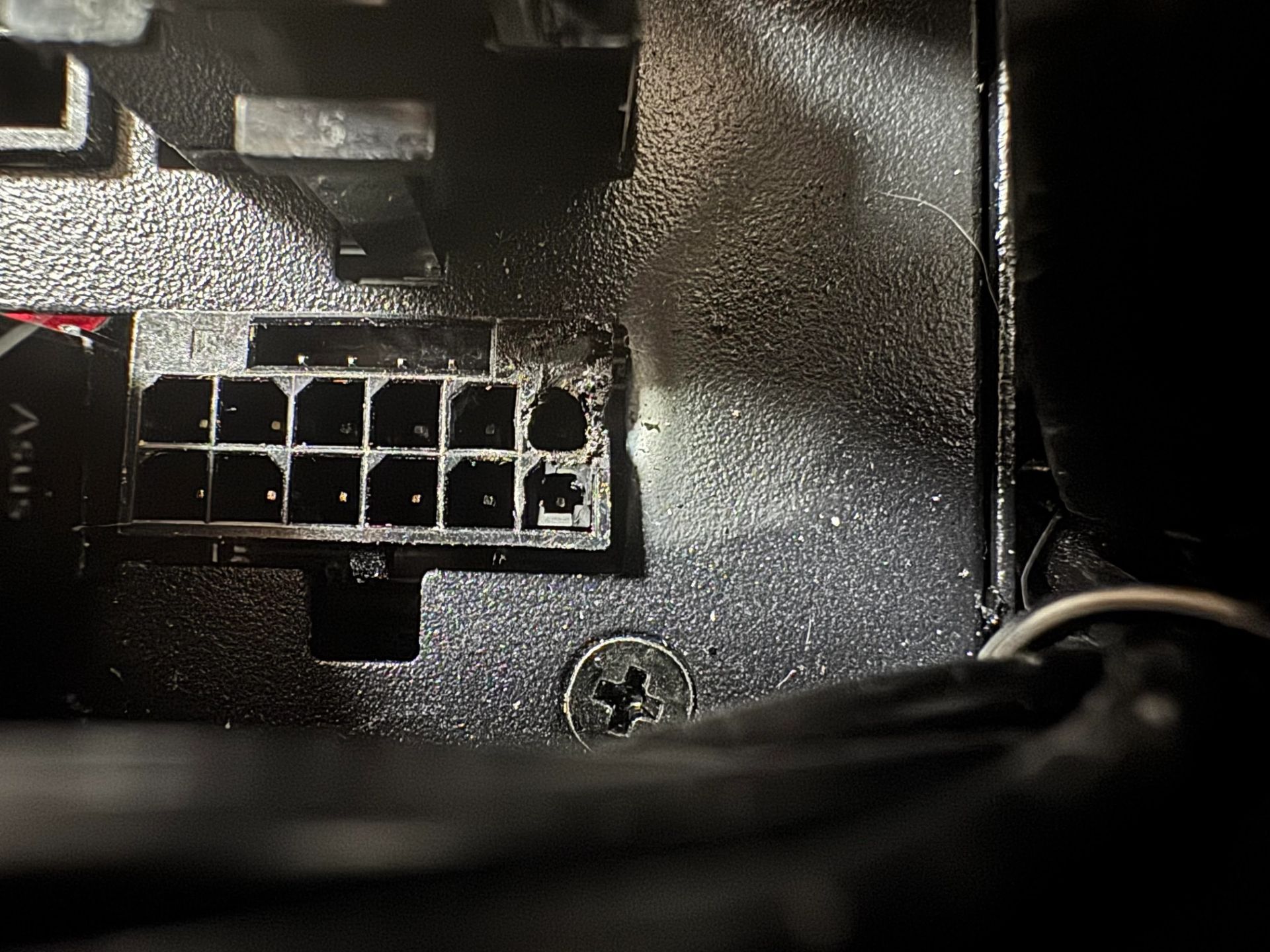

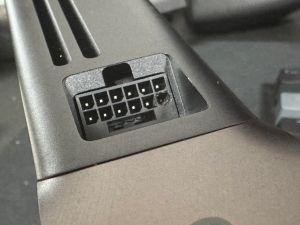

Разъемы 12V-2×6/12VHPWR на видеокарте и блоке питания получили четко различимые повреждения. Однако пока неизвестно, насколько сильно пострадали остальные компоненты системы, в частности сама GeForce RTX 5090 Founders Edition, помимо явных следов оплавления.
Второй случай, о котором сообщили на YouTube, касается повреждения 12V-2×6-разъема на блоке питания. При этом разъем на видеокарте, согласно словам автора, остался неповрежденным. Однако пользователь отметил, что применявшийся кабель имел признаки износа из-за частого использования.
Разъем 12V-2×6 рассчитан на подачу до 55 А постоянного тока с максимальной мощностью 600 Вт. Все его компоненты — контакты, провода и пайка — должны выдерживать минимум 9,2 А на каждый штырек при температуре на 30 °C выше окружающей среды при напряжении +12 В, если задействованы все 12 контактов. Судя по всему, в описанных случаях произошла перегрузка электрического соединения, но ее причина пока не установлена.

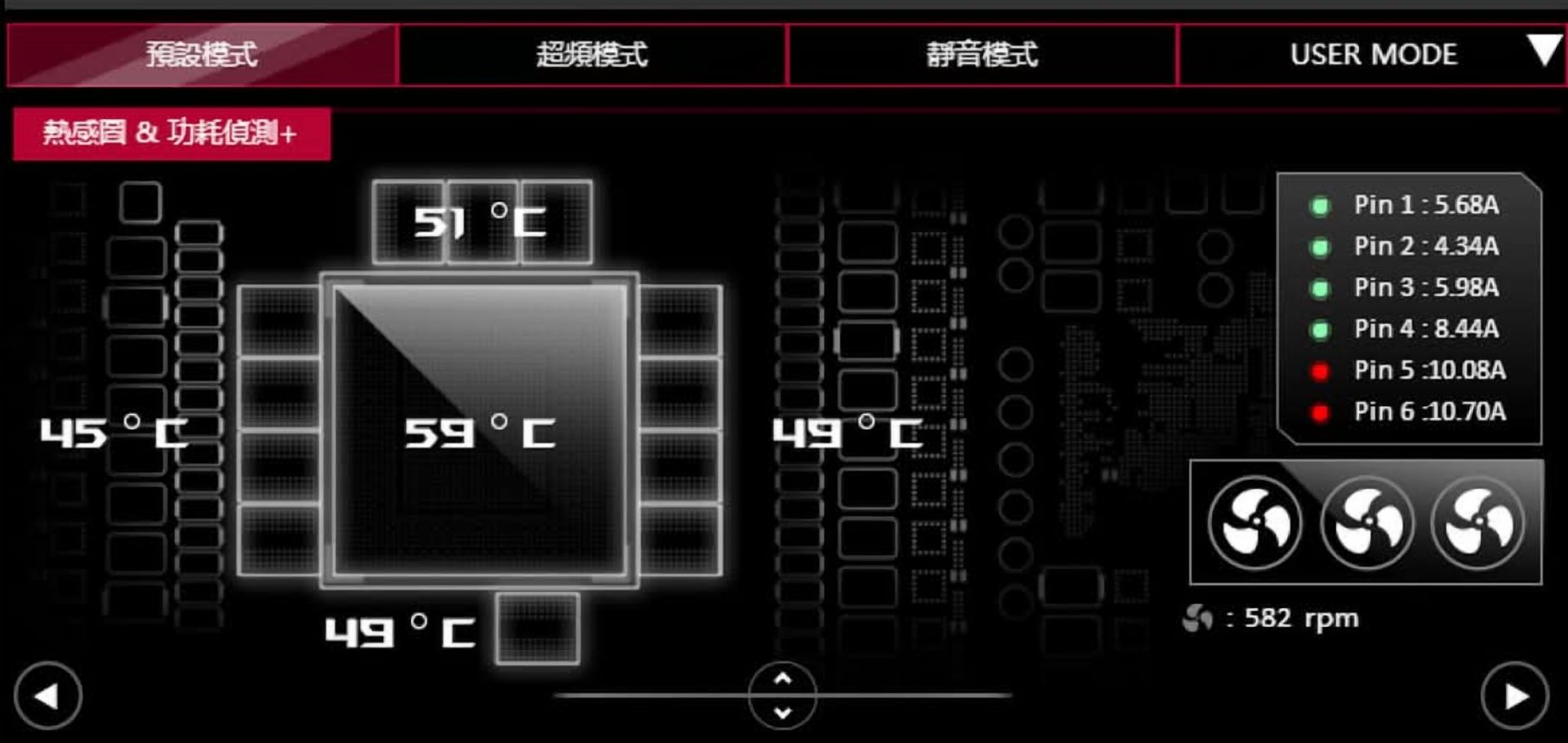

В моделях ROG Astral разъем 12V-2×6 получил интересное дополнение: для каждого из шести контактов 12-вольтовой линии можно посмотреть силу тока. В тесте ASUS ROG Astral GeForce RTX 5080 OC Edition показатели варьировались от 3,18 до 5,8 А. Однако уже появлялись скриншоты, на которых на отдельных контактах зафиксированы скачки до 10,7 А. Насколько это критично для соединения, пока сказать сложно.
Анализ ситуации
После значительных проблем с 12VHPWR-разъемами в серии GeForce RTX 40 эта тема привлекла повышенное внимание. Каждый такой случай требует тщательного изучения, чтобы выявить возможные причины. Это следовало сделать еще два года назад, но тогда проектировщики разъема 12VHPWR недостаточно продумали его конструкцию, из-за чего пользователи могли допускать ошибки при подключении.
Ожидалось, что переход на разъем 12V-2×6 устранит эти недостатки, но теперь остается следить за дальнейшим развитием ситуации.
Обновление
Роман Хартунг, известный как der8auer, связался с пользователем Reddit, который также живет в Берлине, и смог лично осмотреть поврежденные компоненты.
Выяснилось, что используемый разъем MIDDIY отличается высоким качеством, а качество сборки и выбор материалов не являются причиной проблемы. Ошибку со стороны пользователя также можно практически исключить. Он хорошо знаком с аппаратным обеспечением ПК, осведомлен о особенностях разъема 12VHPWR и преднамеренно следил за правильной установкой кабеля.
Наиболее заметной деталью повреждения стал перегрев одного из контактов и соответствующего кабеля, хотя при детальном осмотре оказалось, что перегрелись сразу несколько контактов.

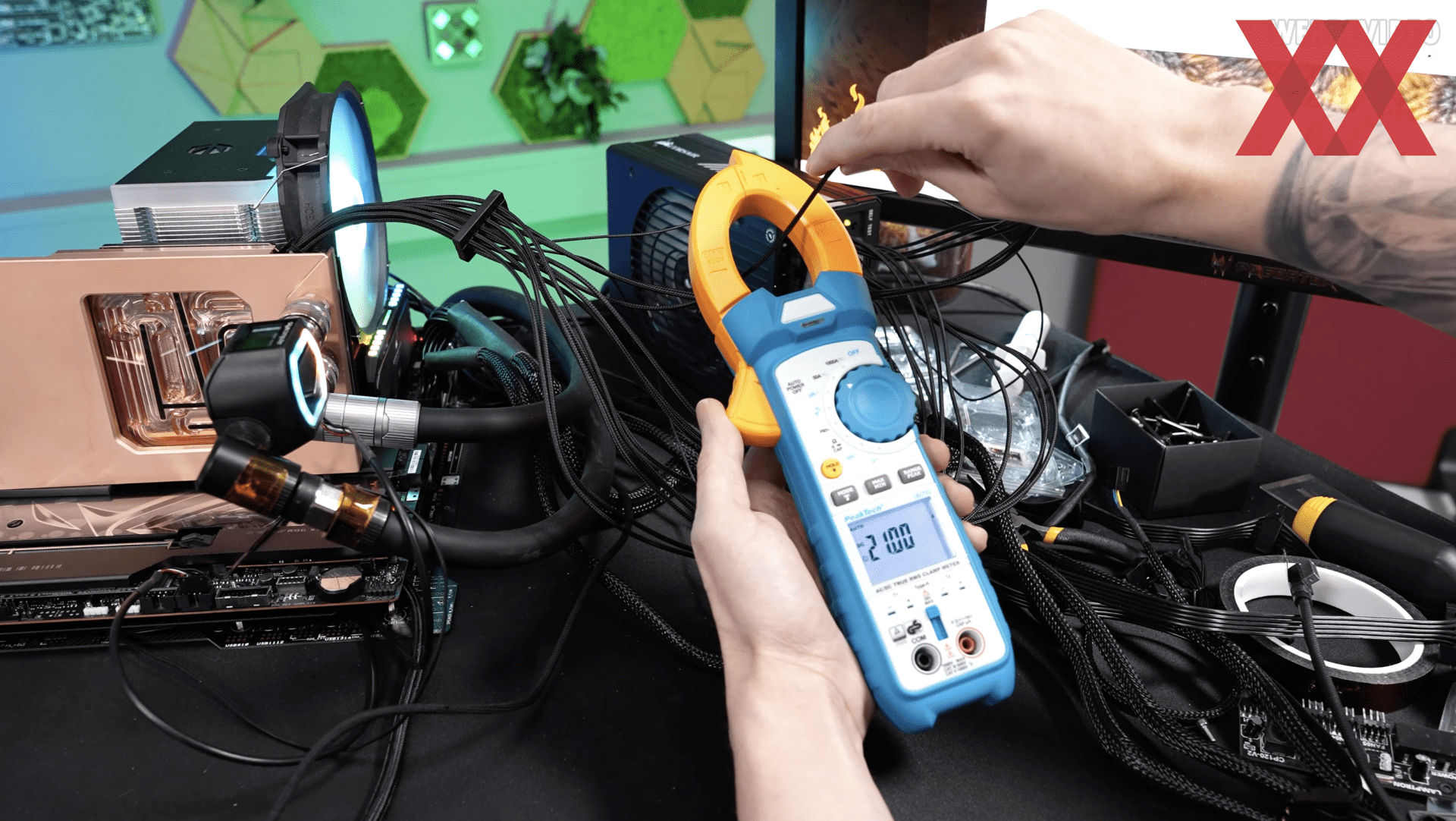

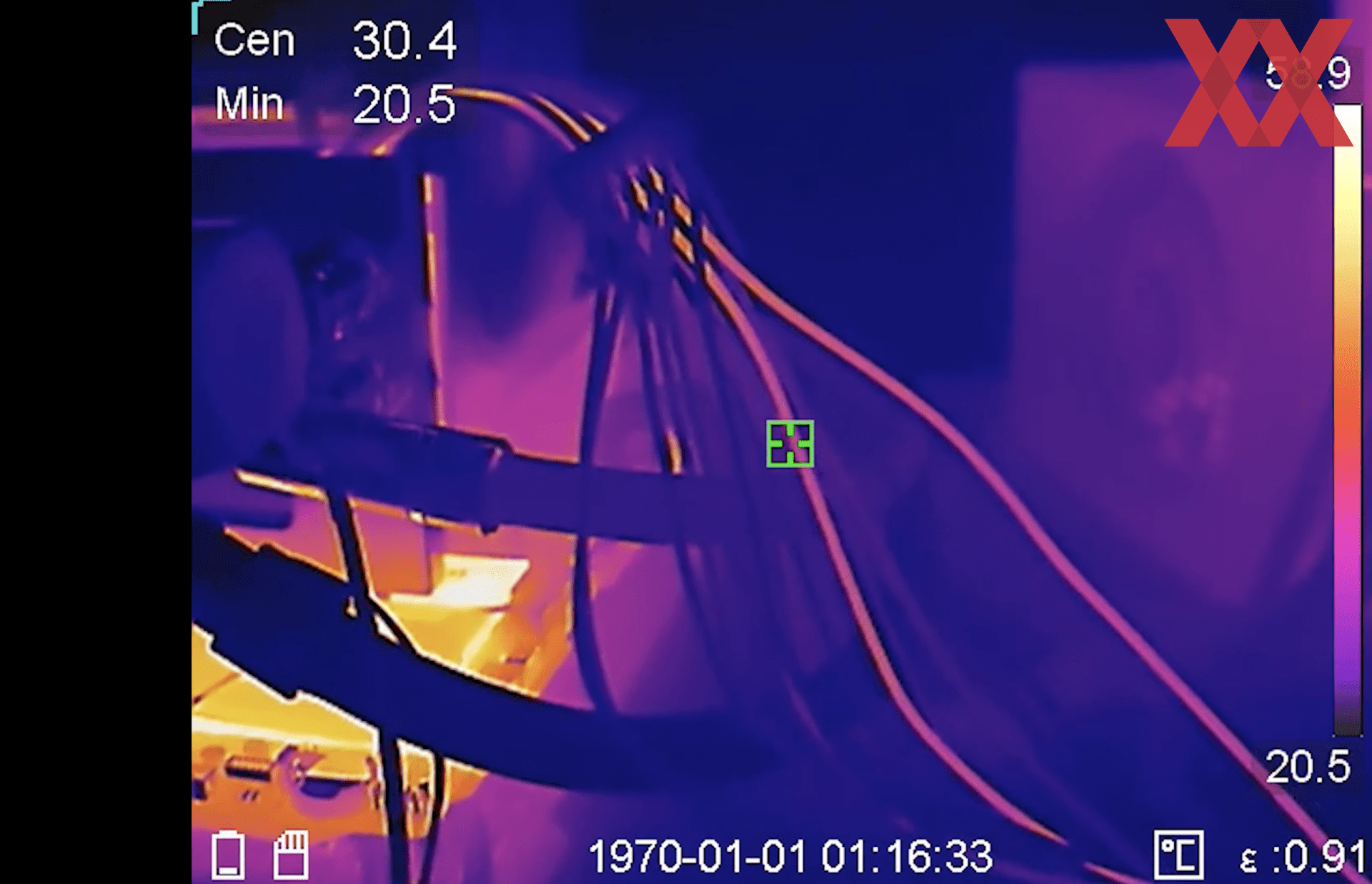

Помимо этого, Роман обнаружил тревожное поведение на своей собственной GeForce RTX 5090 Founders Edition. При полной нагрузке две из двенадцати линий разъема 12VHPWR нагреваются значительно сильнее остальных. Температура на самом разъеме достигает 140 °C. Неравномерное распределение нагрузки также подтверждается измерениями силы тока на отдельных линиях. На один из особенно горячих контактов приходится 20 А, что в два раза превышает допустимые 9,2 А на контакт, установленные спецификацией 12V-2×6.
Судя по всему, подобная проблема наблюдается не только у Founders Edition, но и у других моделей. На одном из скриншотов в GPU-Tweak III, сделанном на ASUS ROG Astral GeForce RTX 5090 OC Edition, видно, что два контакта нагружены до 10 А, тогда как на остальных ток варьируется от 5 до 8 А.
Очевидно, что неисправности 12V-2×6/12VHPWR не исчезли. Причем не все случаи можно объяснить ошибками пользователей. Разъемы, адаптеры, кабели сторонних производителей и даже оригинальные решения от производителей блоков питания должны работать надежно в реальных условиях, а не только в лабораторных тестах. Невозможно полностью исключить источники ошибок, особенно при таком низком запасе прочности системы.
С выпуском GeForce RTX 5090 энергопотребление видеокарты выросло с 450 Вт (у RTX 4090) до 575 Вт. Это снова сокращает допустимый запас прочности. Однако есть технические решения, которые помогли бы предотвратить перегрузку разъема. ASUS уже реализовала систему мониторинга тока через контакты в ROG Matrix GeForce RTX 4090 Platinum, а новые модели Astral также используют этот подход. Система шунтирующих датчиков контролирует нагрузку на каждый контакт, а ПО отображает актуальные показатели напряжения и силы тока. Если разница превышает допустимые значения или возникает перегрузка, система автоматически выдает предупреждение.
Разумеется, шунтирующие резисторы и проводка занимают дополнительное место. У видеокарт партнеров NVIDIA с увеличенными PCB есть возможности для интеграции таких решений, однако у Founders Edition реализация подобной схемы затруднена. В оригинальном дизайне NVIDIA разъем расположен так, что мониторинг отдельных контактов с печатной платы невозможен. Для интеграции системы контроля потребуется переработка конструкции разъема.
Обновление 2
Мы провели несколько собственных измерений с тремя различными видеокартами и блоком питания Seasonic Prime TX-1600 ATX 3.0, используя соответствующий кабель (55-16P-12V-2xx6-600).
| Gigabyte AORUS GeForce RTX 5090 MASTER 32G | NVIDIA GeForce RTX 4090 Founders Edition | NVIDIA GeForce RTX 5090 Founders Edition | NVIDIA GeForce RTX 5090 Founders Edition (кабель подключен заново) | |
| Потребляемая мощность | 580 Вт | 420 Вт | 530 Вт | 575 Вт |
| Pin 1 | 7,7 A | 2,7 A | 3,0 A | 8,1 A |
| Pin 2 | 7,8 A | 5,0 A | 8,7 A | 7,7 A |
| Pin 3 | 7,8 A | 7,0 A | 7,1 A | 7,4 A |
| Pin 4 | 8,0 A | 5,6 A | 7,3 A | 7,6 A |
| Pin 5 | 9,2 A | 7,6 A | 10,0 A | 7,2 A |
| Pin 6 | 9,4 A | 5,0 A | 7,6 A | 7,8 A |
Заметно выделяются большие различия в распределении тока для GeForce RTX 5090 Founders Edition. Например, для контакта/кабеля 1 — 3 А, а для контакта/кабеля 5 — 10 А. Для нагрузки мы запускали 3DMark Speed Way. При повторном подключении кабеля с обоих концов и в тесте Furmark при 575 Вт распределение тока стало гораздо более равномерным, и ни один из контактов не превысил спецификации. Это подтверждает, что сопротивление переходных контактов играет ключевую роль.
Обновление 3
Хотя нам удалось воспроизвести отклонения в распределении тока в одном случае, а JayzTwoCents в своем видео показал ток в 10–12 А на 3–4 кабелях/контактах, на эти измерения появились критические замечания. Например, эксперты из Hardware Busters, использующие систему измерений Powernetics, считают невозможным уровень 20 А через кабель AWG16 — такой кабель должен был бы расплавиться. Также возникли замечания по точности измерений с использованием токовых клещей и тепловизора.

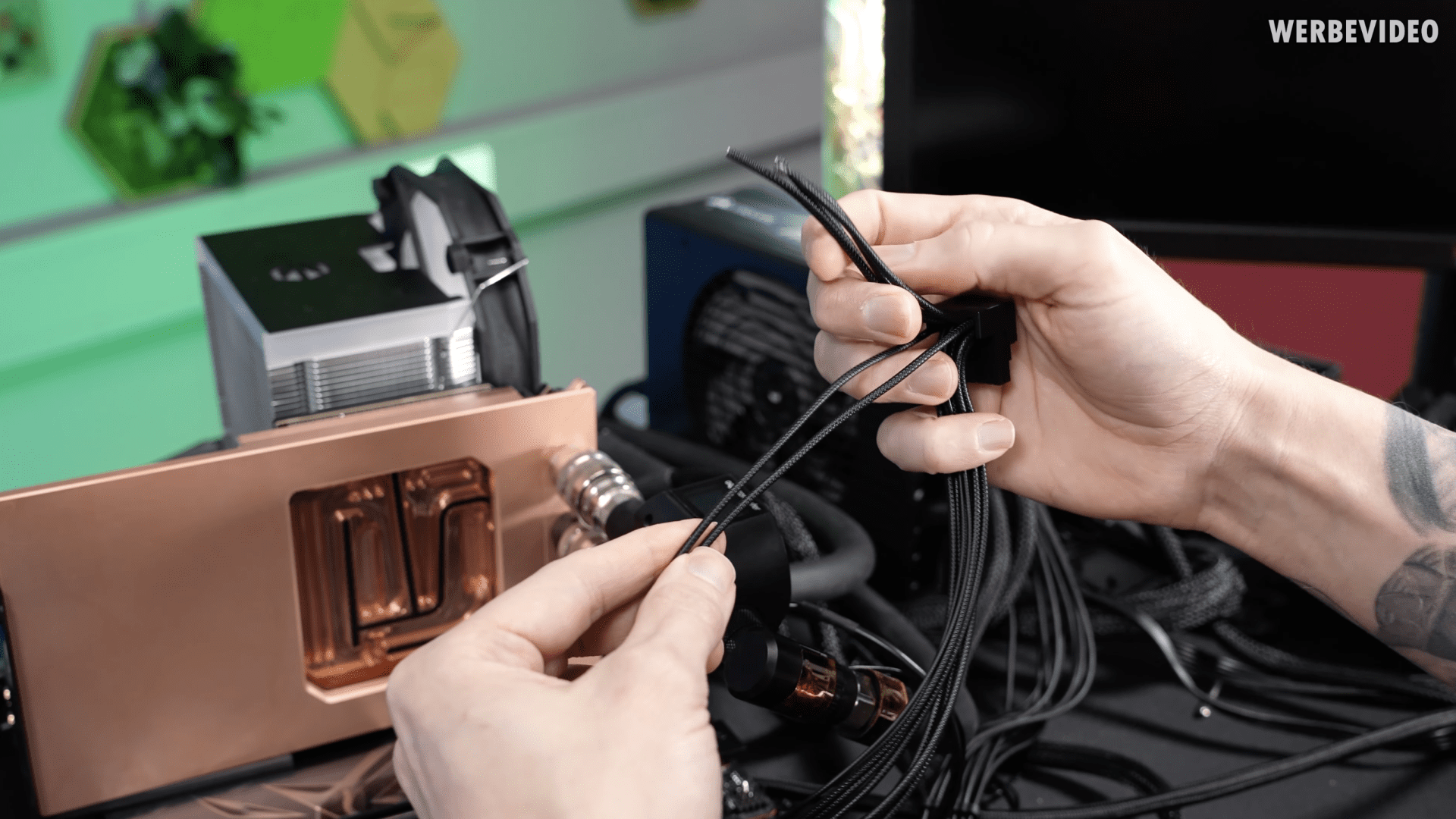

Роман учел критику и повторно провел эксперимент, искусственно воссоздав схему повреждения, перерезав четыре из шести кабелей. Несмотря на технические ограничения в подаче тока и напряжения у видеокарт, теоретически возможно, что кабель будет передавать всю потребляемую мощность, хотя видеокарта не может это распознать.

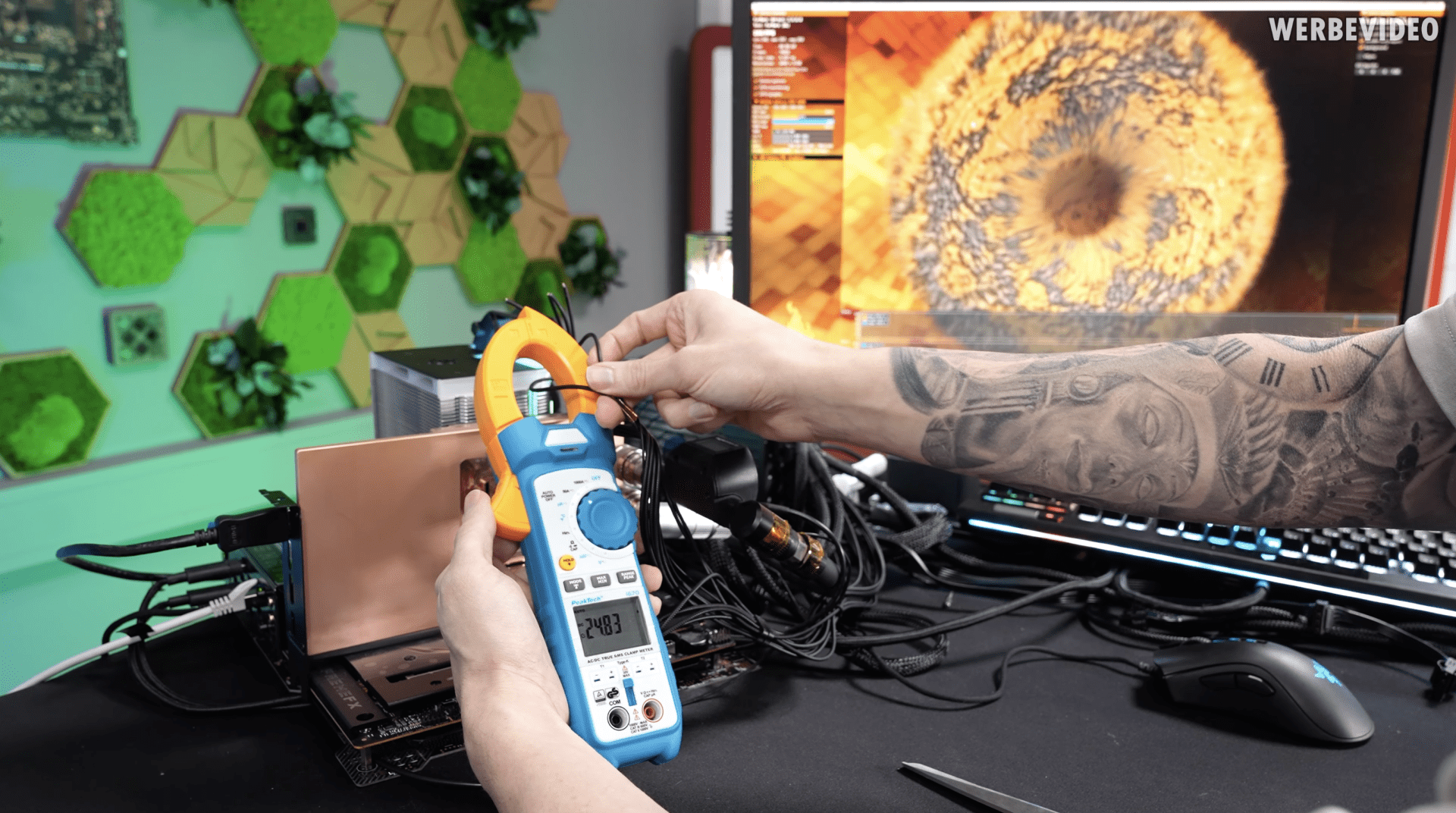

Новые измерения показали, что при передаче 575 Вт через два кабеля ток по каждому из них составляет примерно 25 А. Кабели нагревались, но не плавились. Непрерывная работа в таких условиях не рекомендуется. Так что с технической точки зрения, утверждения Hardware Busters и других экспертов следует отвергнуть. Примечательно, что они не смогли провести собственные измерения, поскольку не имели в распоряжении GeForce RTX 5090, а их комментарии остаются спорными.
В результате стало очевидно, что у 12ВHPWR/12В-2x6 есть конструктивный недостаток, либо были предусмотрены слишком низкие пределы безопасности. Мы хотим вновь подчеркнуть:
«Очевидно, что проблемы с подключением 12VHPWR/12V-2x6 были и остаются. Не все эти проблемы можно отнести исключительно к ошибкам пользователей. Разъемы, адаптеры, кабели, включая те, что поставляются с блоками питания – все эти компоненты должны работать в реальных условиях, а не в идеально контролируемой среде. Невозможно исключить все потенциальные источники ошибок, особенно когда пространство для маневра столь ограничено, как в случае с GeForce RTX 5090.»
NVIDIA до сих пор не прокомментировала текущую ситуацию. Мы продолжаем работать над запросом.
