Страница 2: ASUS GeForce GTX 660 DirectCU II TOP
Начнём с ASUS GeForce GTX 660 DirectCU II TOP:
На первой странице обзора мы привели технические детали видеокарты ASUS GeForce GTX 660 DirectCU II TOP. Утилита GPU-Z распознала их корректно.
Видеокарта ASUS GeForce GTX 660 DirectCU II TOP для охлаждения не использует закрытый кожух: мы получаем знакомую концепцию кулера DirectCU II. За обдув радиатора отвечают два 60-мм вентилятора. За ними можно разглядеть алюминиевые рёбра радиатора.

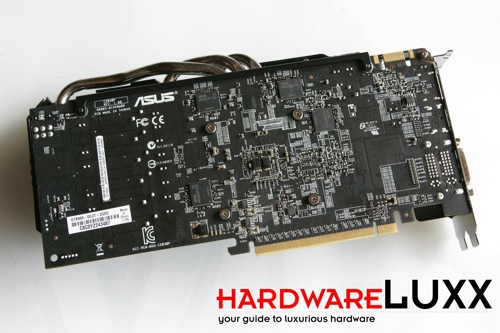

Как можно видеть по фотографии задней стороны печатной платы, на ней располагается половина чипов памяти. Кроме того, можно видеть проходящие через кулер тепловые трубки.

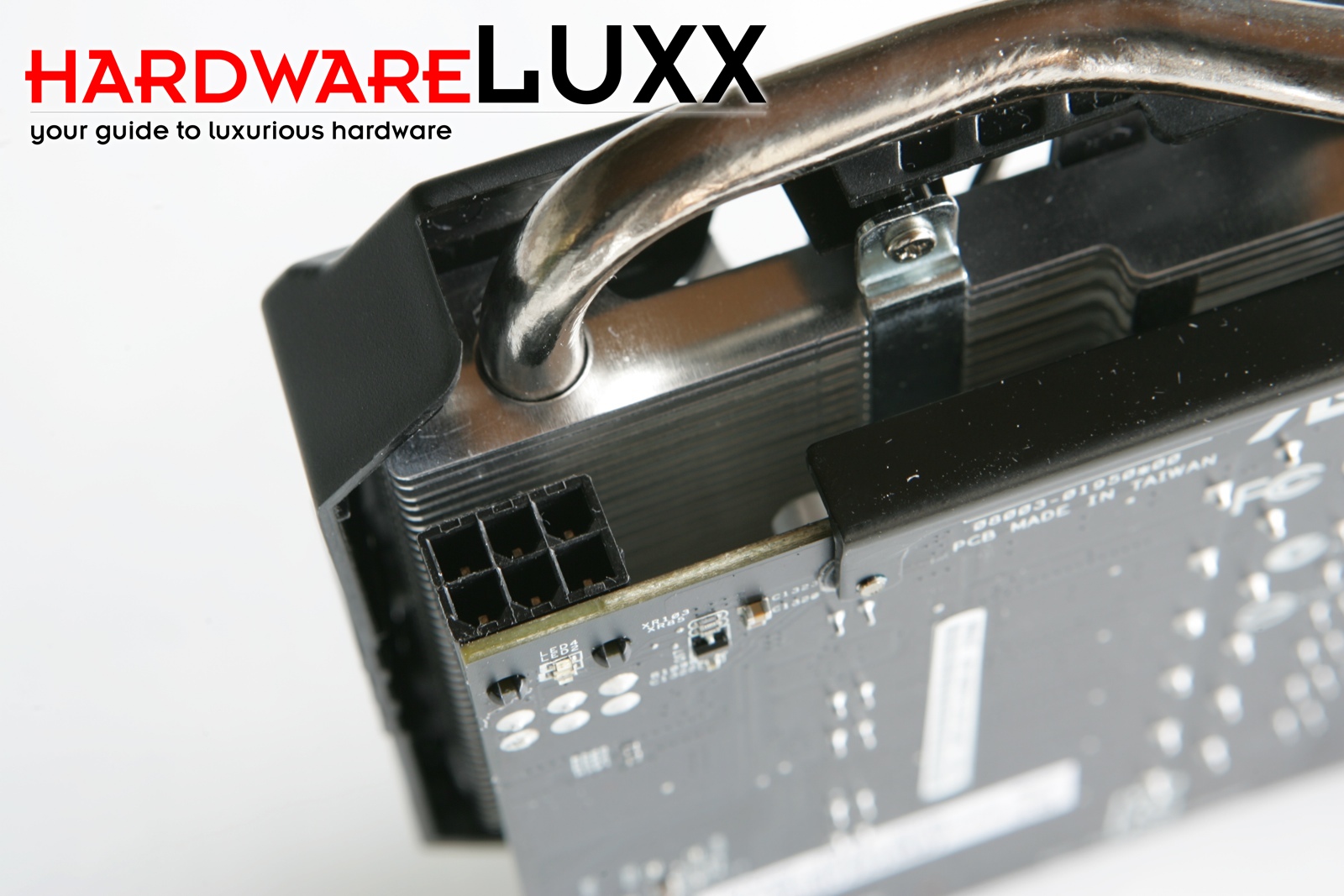

Максимальное энергопотребление эталонной видеокарты GTX 660 составляет 140 Вт, дополнительный 6-контактный разъём питания вместе со слотом PCI Express обеспечивают видеокарту теоретически до 150 Вт энергии. Хотя ASUS добавила заводской разгон, подаваемого питания должно быть достаточно.

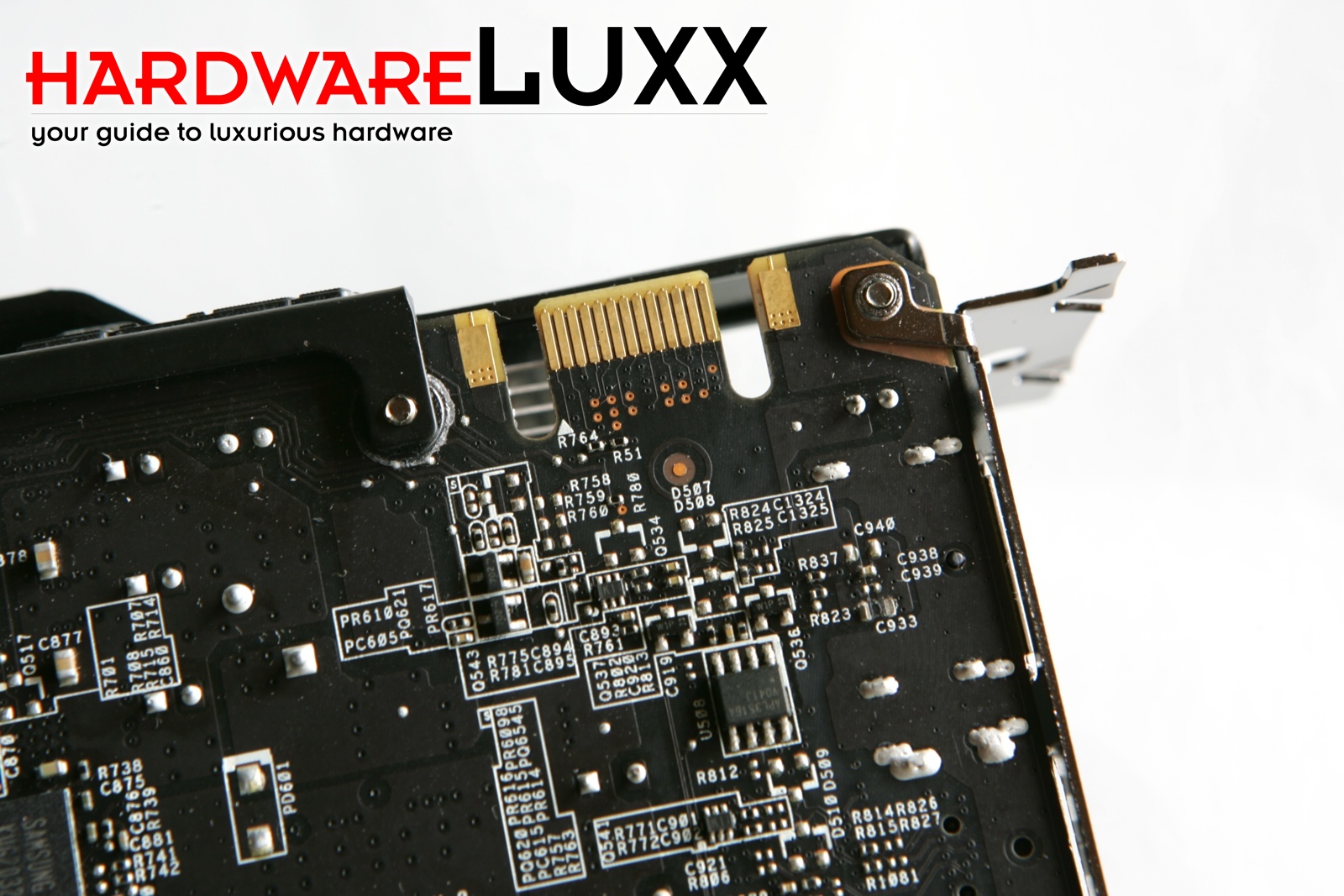

Видеокарта GeForce GTX 660 может работать и в конфигурации SLI. Поэтому на видеокарте ASUS GeForce GTX 660 DirectCU II TOP можно заметить соответствующий разъём.

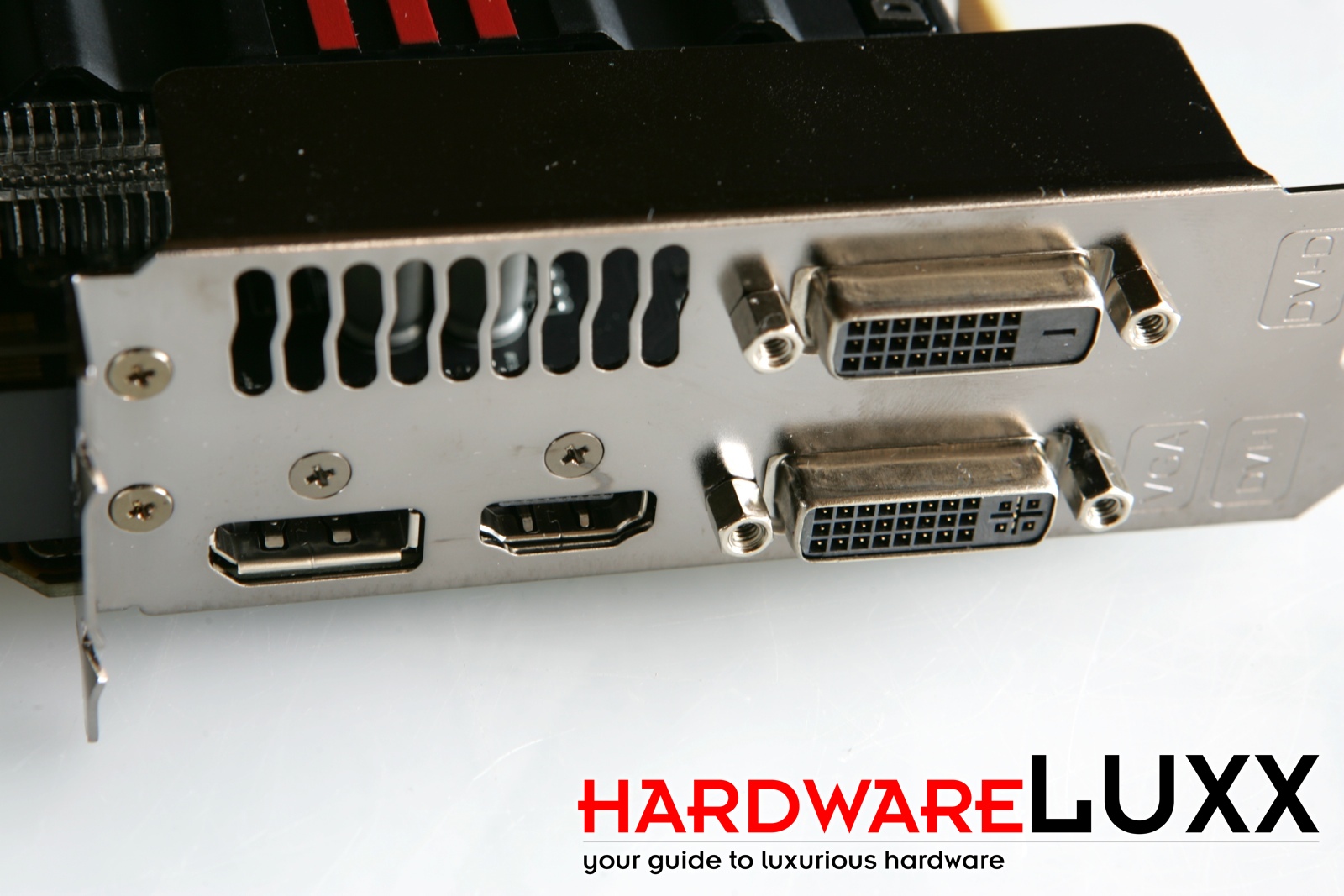

На слотовой панели ввода/вывода мы получаем типичную для NVIDIA картину: два двухканальных выхода DVI (один DVI-I и один DVI-D), а также интерфейсы HDMI 1.4a и DisplayPort 1.2.

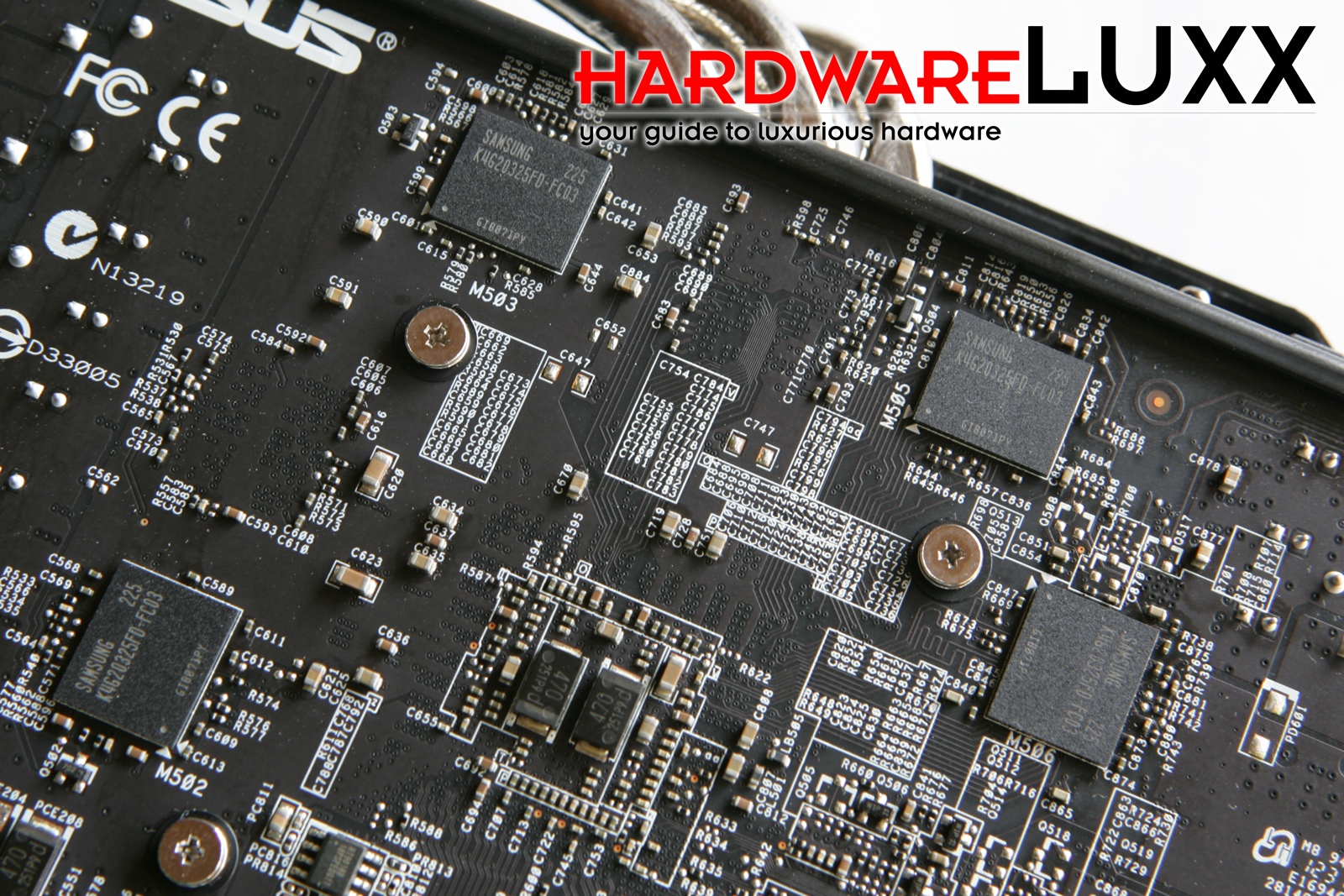

ASUS установила восемь чипов памяти ёмкостью 256 Мбайт, которые и дают суммарный объём 2048 Мбайт. Чипы памяти производства Samsung заявлены на работу на частоте 1500 МГц, но ASUS решила немного разогнать их на 25 МГц, что оказалось вполне возможным.

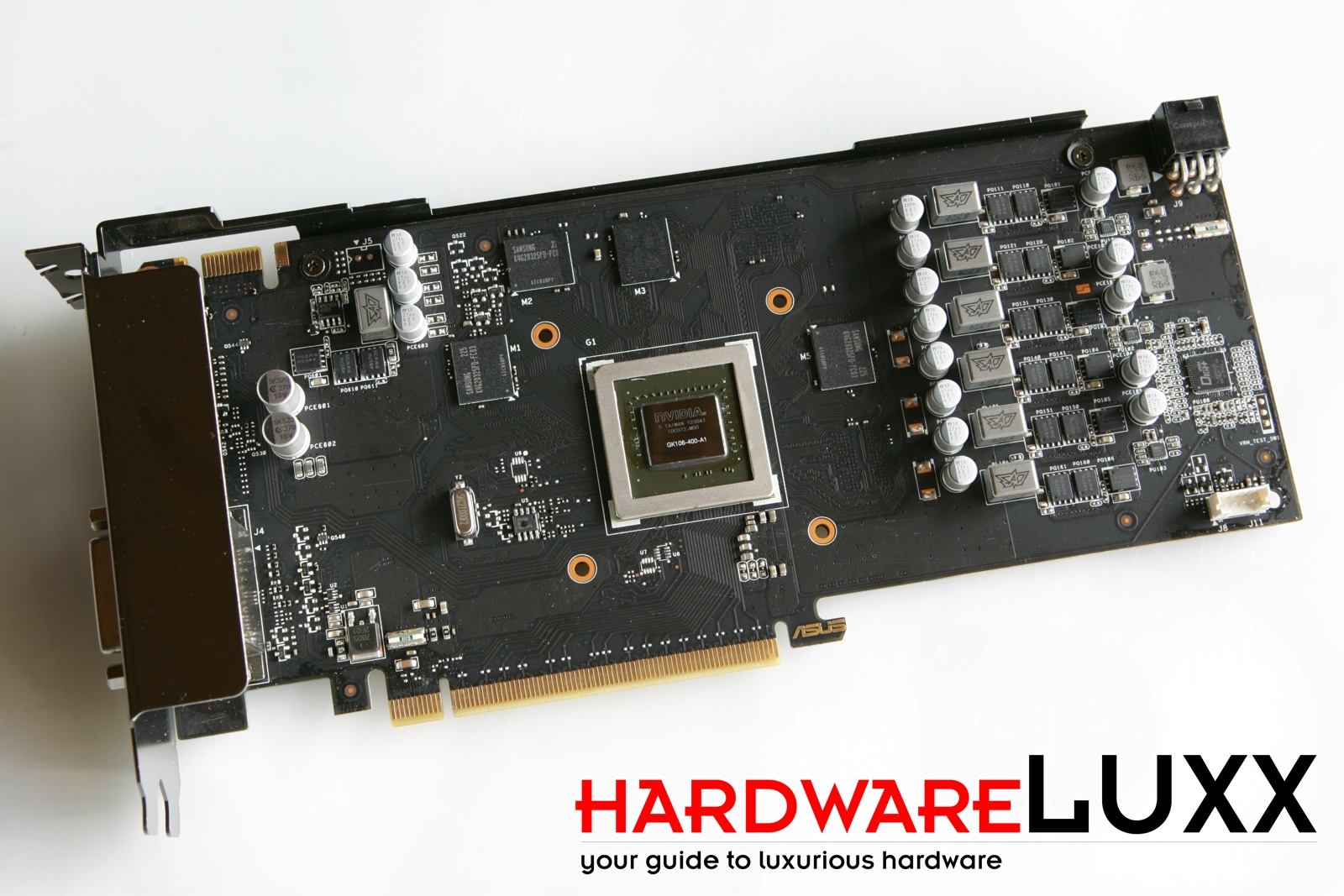

Без кулера DirectCU II можно разглядеть GPU. Рядом располагаются четыре из восьми чипов памяти, но, как и сзади видеокарты, им приходится обходиться без активного охлаждения. ASUS выбрала весьма просторный дизайн печатной платы, можно заметить большое количество свободных областей, на которых есть только сигнальные дорожки.

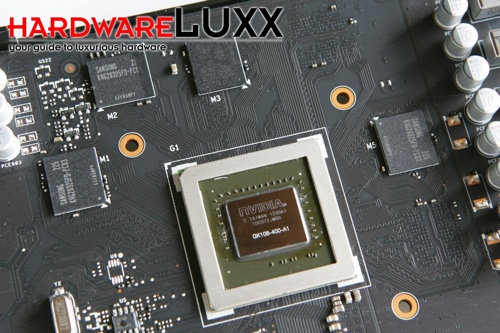

Если приглядеться, то можно рассмотреть модельный номер GPU: GK106-400-A1. NVIDIA использовала GPU в первой ревизии для объявления новых видеокарт.

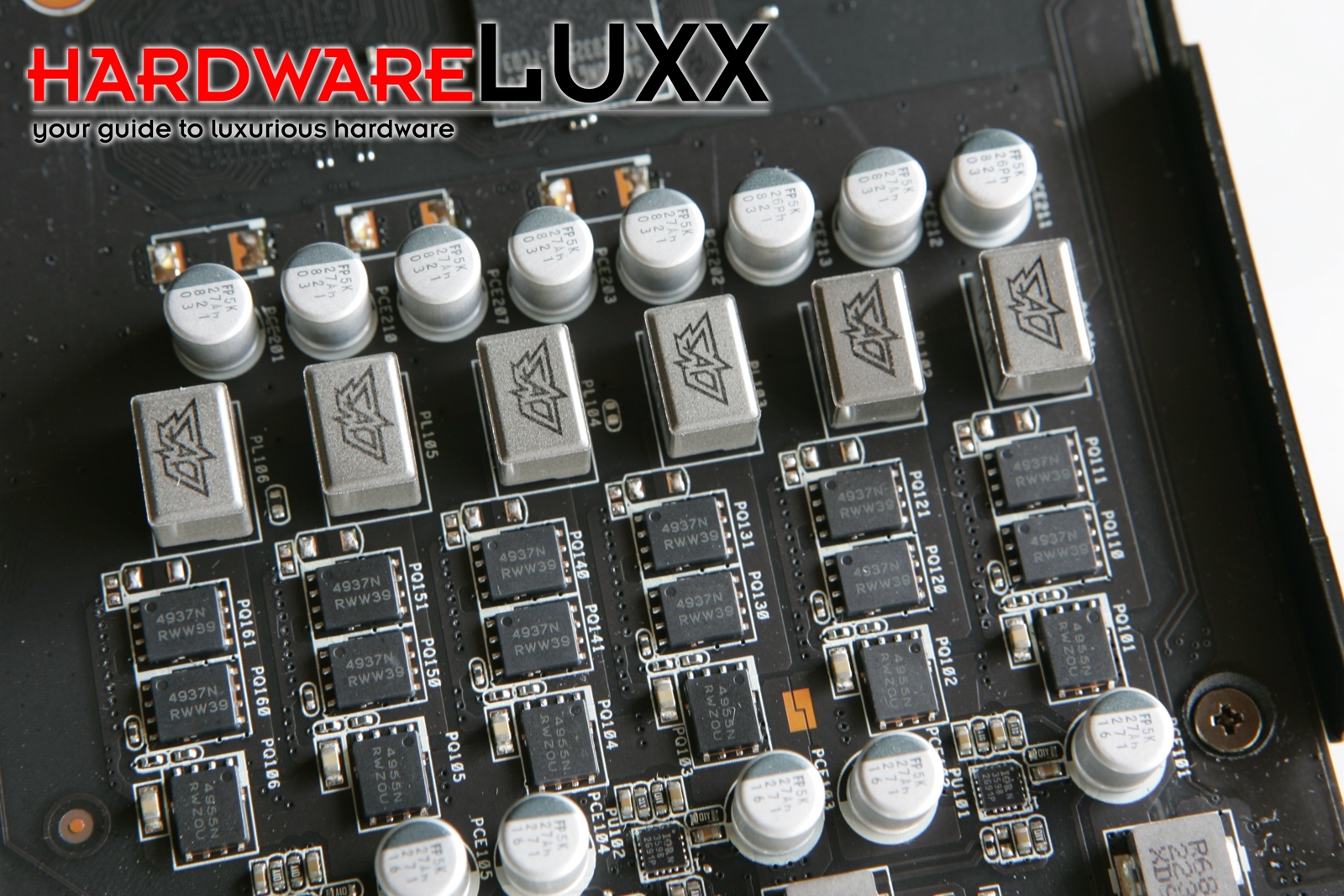

Для подачи питания на GPU предусмотрены шесть фаз стабилизатора напряжения, ASUS выбрала высококачественные компоненты. Подобный дизайн мы уже встречали на других видеокартах линейки ASUS DirectCU. Ещё одна фаза рядом со слотовой заглушкой используется для питания чипов памяти.

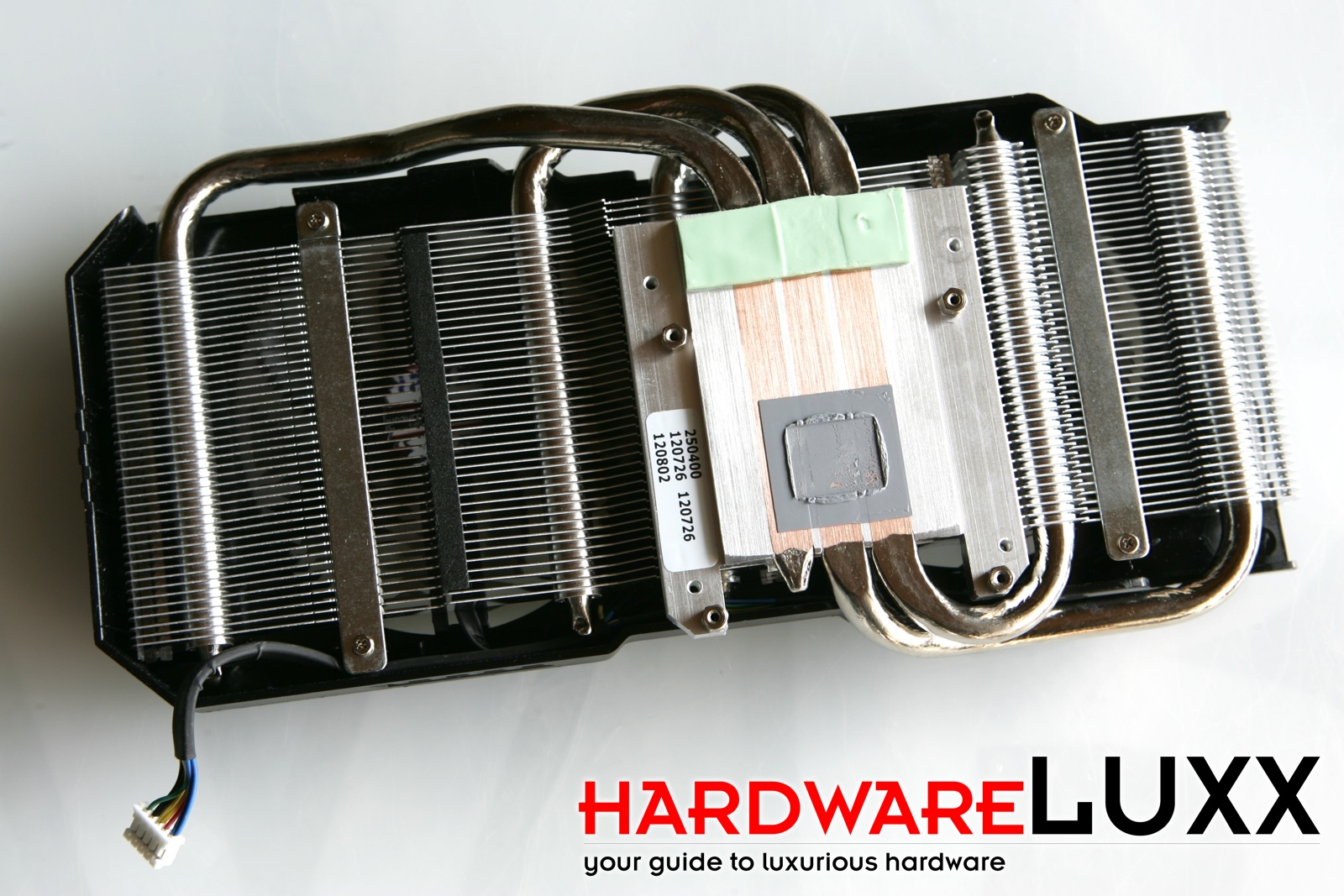

Как можно догадаться по названию "DirectCU", медные тепловые трубки напрямую контактируют с кристаллом GPU и отводят тепло на радиатор. Чипы памяти кулером не охлаждаются.
