Страница 5: Inno3D iChill GeForce GTX 960 Air Boss - впечатления (2)
Продолжим рассмотрение Inno3D iChill GeForce GTX 960 Air Boss.

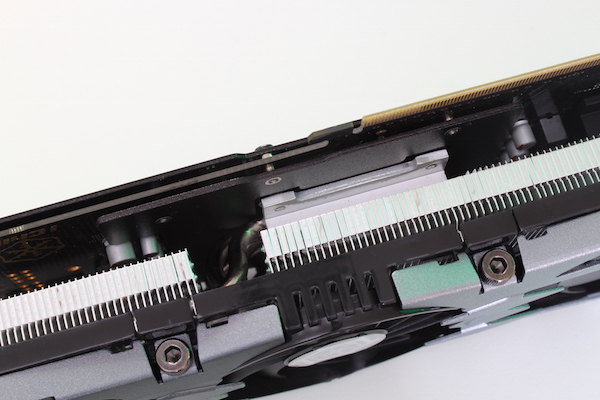

Сбоку видеокарты хорошо заметна конструкция кулера. Алюминиевые радиаторы отвечают исключительно за рассеивание тепла от GPU. Базовая пластина забирает тепло от GPU, затем по тепловым трубкам оно передаётся на радиаторы, заметно поднятые над поверхностью печатной платы. Над радиатором располагается кожух кулера с тремя вентиляторами. В результате кулер Inno3D занимает по толщине три слота – новое слово среди видеокарт для массового рынка.

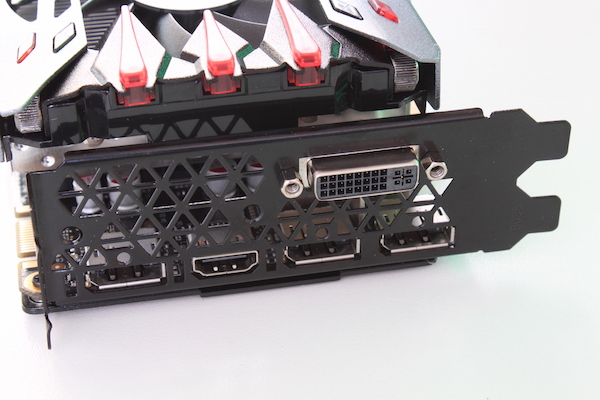

Весьма интересна слотовая заглушка, на которой можно заметить по одному двухканальному DVI, HDMI 2.0 и три DisplayPort 1.2a. Так что вы сможете подключать все современные мониторы без переходника.

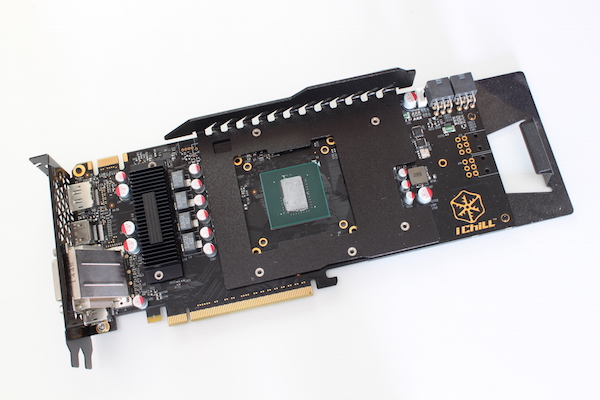

После снятия кулера Air Boss можно рассмотреть печатную плату. Хорошо виден маленький радиатор и металлическая пластина. В центре пластины сделан вырез для GPU, чипы памяти скрыты за пластиной. Подсистема питания распределена слева и справа от GPU.

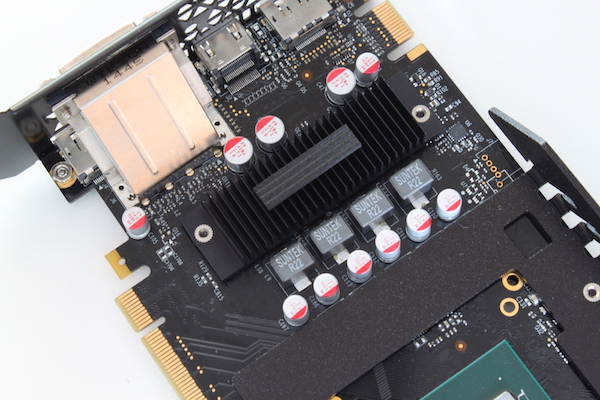

Inno3D усилила подсистему питания, вместо 120 Вт она рассчитана на 180 Вт. Поэтому она занимает больше места, чем на других видеокартах. Для VRM предусмотрен собственный маленький радиатор, который обдувается вентиляторами видеокарты.

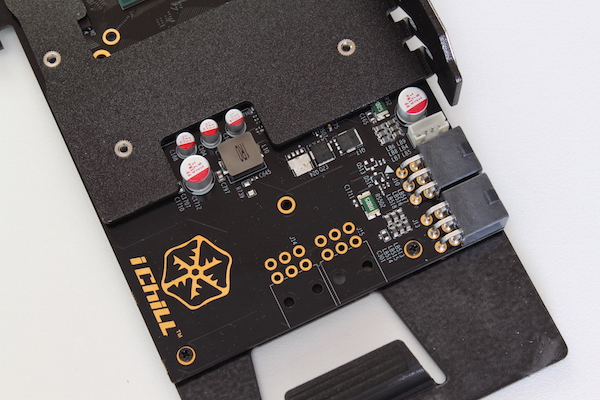

В задней части печатной платы есть другие любопытные детали. Inno3D предусмотрела возможность переноса обоих 6-контактных гнёзд дополнительного питания на заднюю часть видеокарты. Но, скорее всего, из-за длины радиатора от такого расположения было решено отказаться.

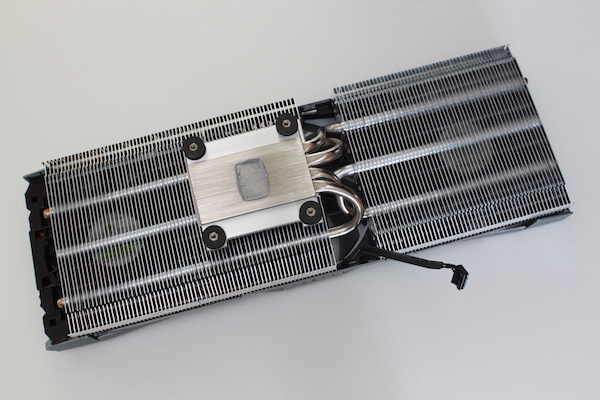

Кулер Inno3D, как и у большинства других моделей, состоит из массивного медного основания, контактирующего с GPU. От него отходят шесть тепловых трубок. Они передают тепло с GPU на многочисленные алюминиевые рёбра радиатора.
