Тест и обзор: Gigabyte GA-Z77X-UD3H (-WB WiFi)

PDFПечатьE-mail
Опубликовано:
Марсель Нидерст-Берг

Страница 9: Gigabyte GA-Z77X-UD3 | Заключение

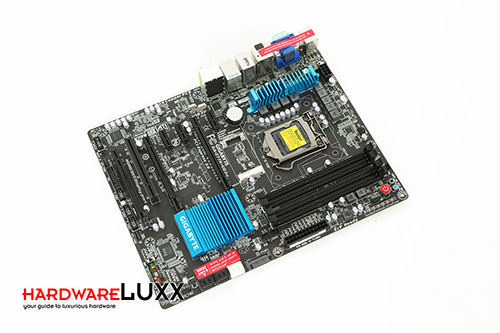

Gigabyte GA-Z77X-UD3 (-WB WiFi) показала убедительные результаты. Потенциальный покупатель получит приличную материнскую плату с хорошим набором функций, включая современный интерфейс UEFI, отличную производительность и расширенные возможности разгона. Кроме того, два доступных слота PCI Express 3.0 x16 позволяют инсталлировать конфигурации CrossFireX или SLI без особых проблем. Благодаря чипсету Intel Z77 материнская плата Z77X-UD3H может похвастаться многими полезными возможностями, частично унаследованными от чипсета Intel Z68. Среди всего прочего отметим поддержку Intel Smart Connect Technology и Lucid Virtu, что позволяет использовать возможности интегрированного графического ядра CPU для вычислительных задач. Но, конечно, самым большим плюсом Z77 является "родная" поддержка USB 3.0.

Распределение доступных линий PCI Express на материнской плате Gigabyte GA-Z77X-UD3 показалось нам вполне успешным. Два слота PCIe x16 поддерживают последнее поколение PCI Express 3.0, они подключены к 16 линиям непосредственного самого CPU, в режиме CrossFireX или SLI они разделяются по восемь линий на слот. Для оставшихся слотов PCIe 2.0 и дополнительных контроллеров материнской платы чипсет Z77 предоставляет ещё восемь линий. В случае Z77X-UD3H вы можете в полной мере насладиться изобилием портов USB 3.0: на панели ввода/вывода присутствует шесть таких портов. Четыре из них подключены к контроллеру VIA VL800. Два порта USB 3.0 под разъемом LAN подключены напрямую к чипсету Z77-PCH. Два дополнительных порта USB 3.0 чипсета выведены через гребёнку на материнскую плату. Что касается портов USB 2.0, то шесть из них вы можете вывести через три гребёнки на плате. Так что возможности расширения у материнской платы довольно богатые.

img_4

Что касается жёстких дисков и SSD, то и здесь возможности для материнской платы среднего уровня просто отличные. На плате присутствует шесть портов SATA, два из которых относятся к поколению SATA 6G. Они работают напрямую от Z77 и идеально подходят для подключения современных SSD. Обычные HDD и DVD/Blu-ray можно подключить через четыре порта SATA 3G, тоже установленные на плату. Но это ещё не всё: два порта eSATA на панели ввода/вывода позволяют подсоединить внешние HDD или SSD, они поддерживают скорость SATA 6G и обеспечиваются контроллером Marvell 88SE9172. Для установки карт расширения Gigabyte предусмотрела три слота PCIe 2.0 x1, один слот PCI и ещё один слот PCIe 2.0 x16. Последний предоставляет, максимум, четыре линии PCIe, причём три он забирает от слотов PCIe x1. Отметим, что рядом с сокетом CPU находится слот mSATA, в который вы можете установить SSD в форм-факторе mSATA.

Gigabyte GA-Z77X-UD3 ориентирована, в том числе, и на оверклокеров с ограниченным бюджетом, которые получат немало полезных функций через интерфейс UEFI. Кроме того, рядом с четырьмя слотами DIMM материнской платы находится кнопка питания и точки для измерения наиболее важных напряжений с помощью мультиметра. Для материнской платы данного ценового класса подобные функции не совсем обычны. Также отметим и небольшой переключатель, позволяющий выбирать основной или резервный BIOS. Встроенный GPU может подавать изображение одновременно на два выхода из четырёх, причём доступы стандарты VGA, DVI, HDMI и DisplayPort. По оснащению и функциям Z77X-UD3H оставляет приятное впечатление.

Если вы немного доплатите за версию Z77X-UD3H-WB WiFi, то в комплекте поставки получите карту WLAN / Bluetooth PCIe x1 с двумя антеннами, которые к ней напрямую подключаются. Встроенный чип Wi-Fi поддерживает максимальную скорость передачи до 150 Мбит/с, но он обратно совместим и с другими стандартами 802.11. Модуль Bluetooth поддерживает последнюю версию 4. Для подключения вентиляторов на материнской пате предусмотрено пять 4-контактных гнёзд питания с регулировкой ШИМ, такого количества будет достаточно для большинства ситуаций.

Цена около 140 евро в Европе или 5 900 руб. в России за материнскую плату Gigabyte GA-Z77X-UD3 (без Wi-Fi и Bluetooth) кажется нам вполне оправданной, если учесть богатую функциональность материнской платы. Что касается Gigabyte GA-Z77X-UD3-WB WiFi, то за модули WLAN и Bluetooth вам придётся заплатить около 165 евро в Европе или 6 400 руб. в России. Сами решайте, оправдывает ли разница в цене удобство от интеграции Wi-Fi и Bluetooth в компьютер.

Преимущества Gigabyte GA-Z77X-UD3H (-WB WiFi):

  • Отличная производительность с приличной системой питания CPU и множеством функций разгона
  • Хорошо подобранные функции, включающие шесть портов USB 3.0 напрямую на панели ввода/вывода, шесть портов SATA и два порта eSATA
  • "Родная" поддержка USB 3.0 (два порта на панели ввода/вывода, два через гребёнку)
  • Поддержка PCI Express 3.0 до двух слотов PEG (с процессорами Ivy Bridge)
  • Хорошая производительность в целом, отличная стабильность и эффективность
  • Семь точек для прямого измерения наиболее важных напряжений
  • Переключение на основной или резервный BIOS

Недостатки Gigabyte GA-Z77X-UD3H (-WB WiFi):

  • Нет

Gigabyte в виде GA-Z77X-UD3 (-WB WiFi) представила на рынок отличный продукт, материнская плата замечательно показала себя во всех наших дисциплинах, за исключением мелочей. Нам понравился набор функций, возможности разгона и превосходная эффективность. Так что данная модель средней ценовой категории вполне достойна нашей награды "Отличное железо".
