Страница 5: MSI Z77 MPower | Разгон
Перейдём к функциям разгона. Не так давно в нашей лаборатории побывала материнская плата MSI Z77A-GD80 (тест и обзор). Настройки BIOS, касающиеся разгона, у ней такие же, что и у новой модели. Но это не значит, что результаты разгона мы получим те же самые, поскольку каждая материнская плата и процессор уникальны. Так что мы ожидали получить в тестах разгона другие результаты MSI Z77 MPower, пусть даже мы использовали тот же самый CPU. У материнской платы MSI Z77A-GD80 под CPU выделено 14 фаз стабилизатора напряжения, у протестированной сегодня модели их на две больше. Но вряд ли они существенно скажутся, поскольку количество не всегда переходит в качество.
По базовой тактовой частоте MSI Z77 MPower мы получили прежнюю картину. В BIOS частота отображается в кГц. Это позволяет довольно тонко подстраивать требуемую частоту. Но если перейти в Control Center под интерфейс Windows, то базовую частоту можно будет изменять от 90 до 120 МГц, как и в случае Z77A-GD80. Кроме всего прочего, в "My OC Genie" можно просматривать и изменять напряжения. Многие пользователи высказывали пожелания получить у материнских плат MSI возможность выставлять напряжение VCore в режиме смещения. И MSI Z77 MPower не стала исключением. VCore вы можете устанавливать в фиксированном режиме от 0,800 В до 2,155 В с шагом 0,005 В. У оверклокеров также популярно и преодоление проблемы VDroop. У платы MSI есть соответствующая функция Load Line Calibration для CPU и интегрированного GPU, которая выставляется в семь этапов (смещений): 12,5 процентов, 25 процентов, 37,5 процентов, 50 процентов, 62,5 процента, 75 процентов, 87,5 процентов и 100 процентов.
Спецификации разгона у материнской платы идентичны MSI Z77A-GD80, но мы всё равно приведём их в следующей таблице:
| Обзор функций разгона MSI Big Bang Z77 MPower | |
|---|---|
| Базовая тактовая частота | от 90 до 120 МГц с шагом 0,1 МГц |
| Напряжене CPU | от 0,800 В до 1,800 В с шагом 0,005 В (прямое выставление) |
| Напряжение DRAM | от 1,108 В до 2,464 В с шагом 0,007 В |
| Напряжение VTT/VCCIO | от 0,950 В до 1,550 В с шагом 0,020 В |
| Напряжение CPU PLL | от 1,400 В до 2,430 В с шагом 0,0500 и 0,0100 В |
| Напряжение PCH Core | от 0,7750 В до 1,7265 В с шагом 0,0055 В |
| Тактовая частота PCIe | - Не меняется - |
| Прочие напряжения | IGPU Voltage, DRAM Voltage, DRAM REF, VSA Voltage |
| Опции памяти | |
| Тактовая частота | Зависит от CPU |
| Command Rate | Регулируется |
| Задержки | 23 параметра |
| XMP | Поддерживается |
| Прочие функции | |
| Тактовая частота QPI | - Технически невозможно - |
| Дополнительные возможности |
UEFI BIOS |
Для операционной системы Windows MSI предлагает утилиту "Control Center", с помощью которой вы можете управлять функциями разгона без перехода непосредственно в BIOS. Если вам интересна возможность прямого измерения напряжений, то у MSI Z77 MPower предусмотрены соответствующие контакты V-Check. В комплект поставки входят кабели V-Check, с помощью которых вы можете легко подключиться мультиметром и считать значения более точно, чем при использовании только программных решений. В целом, функции разгона можно детально рассмотреть на следующих скриншотах:

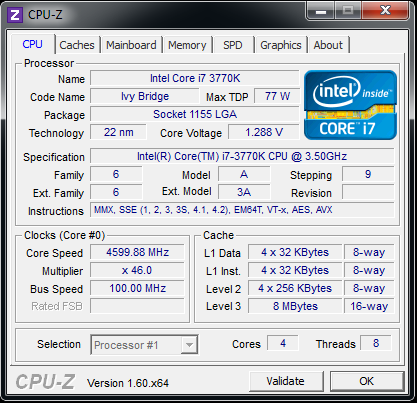

Наши предположения подтвердились. Материнская плата MSI Z77 MPower дала совершенно иные результаты разгона. Загрузка с множителем 47 не представлялась возможной без дополнительных тонких настроек, в отличие от той же Z77A-GD80 (тест и обзор). Система загружалась должным образом только с множителем 46.
В принципе, полученный уровень разгона 4,6 ГГц нельзя назвать плохим результатом. Если приложить усилия и потратить дополнительное время, то можно выжать и больше. Всё же функции разгона у Z77 MPower реализованы в полной мере, так что при желании можно улучшать и улучшать результаты разгона.

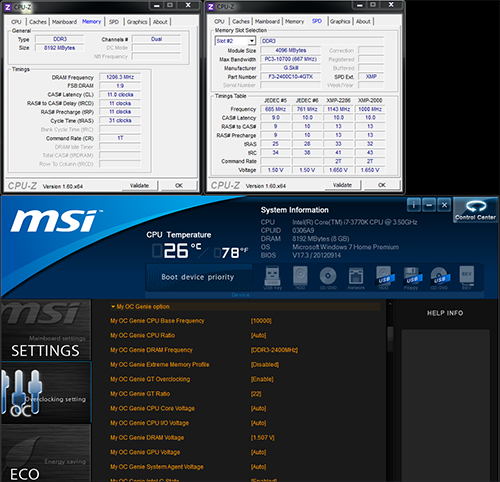

В отзывах нашего форума читатели высказали пожелание более тщательно протестировать разгон памяти Z77 MPower. Что ж, материнские платы Socket 1155 от MSI часто вызывали нарекания по работе с высокоскоростными модулями памяти. Порогом стабильности была частота DDR3-2133 без активации профиля XMP. Но причина кроется не только в материнской плате, но и в CPU. Процессоры Sandy Bridge поддерживают в "родном" режиме память только до DDR3-1333, в случае Ivy Bridge поддержка была расширена до DDR3-1600. Можно предположить, что процессоры Ivy Bridge смогут выдержать более высокие частоты памяти, чем их предшественники. По этой причине мы решили провести на Z77 MPower тест разгона памяти. Для разгона памяти мы использовали комплект TridentX от G.Skill с двумя модулями DDR3-2400 по 4 Гбайт. По серийнму номеру мы установили, что под распределителями тепла скрываются те же самые чипы, что и в популярных модулях Samsung Green Series. С двумя модулями из комплекта TridentX G.Skill мы смогли получить следующий результат:
Мы легко достигли эффективной тактовой частоты 2400 МГц. Мы даже смогли снизить напряжение памяти до 1,434 В с сохранением стабильности работы, но для подстраховки мы увеличили его до 1,5 В. Учитывая, что профиль XMP указывает напряжение DRAM на уровне 1,65 В, наши результаты не такие и плохие.

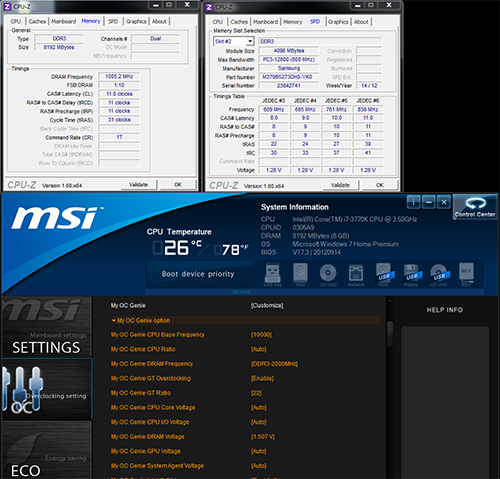

Мы также решили проверить разгон популярных модулей Samsung Green Series. С ними материнская плата MSI Z77 MPower смогла дать следующие результаты:
Показанные результаты наглядно демонстрируют хорошие возможности разгона памяти материнской платы MSI Z77 MPower, хотя мы протестировали не так много модулей.
