Страница 1: Тест и обзор: MSI MAG Z690 TORPEDO - хорошая игровая материнская плата
В нашей тестовой лаборатории уже побывала материнская плата MAG B660M MORTAR WIFI DDR4 (тест) из линейки MSI Arsenal Gaming. Тестируемая MAG Z690 TORPEDO тоже к ней относится, однако благодаря чипсету Z690 PCH можно рассчитывать на разгон CPU. Но насколько хорошо она покажет себя по сравнению с более дорогими моделями Z690?
С ценой €254 материнская плата MSI MAG Z690 TORPEDO - одна из самых дешевых моделей Z690. Помимо разгона памяти, она справится и с оверклокингом процессоров K(F) с разблокированным множителем. Интересно, насколько хорошо "дешевая" материнская плата на Z690 покажет себя по сравнению с более премиальными моделями, такими как ASUS ROG Maximus Z690 Hero (тест) или Gigabyte Z690 AORUS Master (тест)? Сможет ли она дать лучшие результаты по разгону?
Конечно, не менее важны функции, порты и дополнительное оснащение MAG Z690 TORPEDO. На материнской плате доступны несколько слотов расширения, многочисленные интерфейсы M.2 и SATA, множество портов USB. В результате материнская плата MSI станет весьма достойной платформой для системы LGA1700.

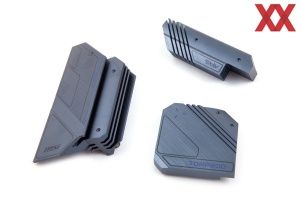

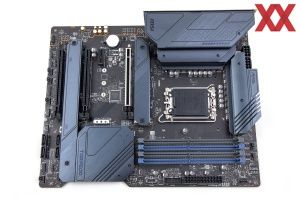

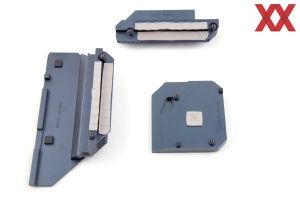

PCB материнской платы MAG Z690 TORPEDO имеет черный текстолит. Но радиаторы выкрашены в необычный синий цвет. На первый взгляд, радиаторы VRM сравнительно крупные. Три слота M.2 из четырех дополняются радиаторами.
Подписывайтесь на группы Hardwareluxx ВКонтакте и Facebook, а также на наш канал в Telegram (@hardwareluxxrussia).
Технические характеристики
MSI MAG Z690 TORPEDO имеет следующие технические характеристики.
| Производитель и модель |
MSI MAG Z690 TORPEDO |
|---|---|
| Формат материнской платы | ATX |
| Сокет CPU | LGA1700 (Intel Alder Lake-S) |
| Разъёмы питания | 1x 24-конт. ATX 2x 8-конт. EPS12V |
| Фазы/дроссели | 18 штук (16+1+1) 16x Monolithic Power Systems MP87992 (VCore, 70A) 1x Monolithic Power Systems MP87992 (GT, 70A) 1x Monolithic Power Systems MP87992 (AUX, 70A) |
| Розничная цена | 31.600 ₽ |
| Сайт производителя | MSI MAG Z690 TORPEDO |
| Функции чипсета/CPU | |
| Чипсет, кулер | Intel Z690, пассивный |
| Память и тип | 4x DDR5 (два канала), макс. 6.400 МГц |
| Подсистема памяти | Макс. 128 GB (планками UDIMM по 32 GB) |
| SLI / CrossFire | 2-Way CrossFireX |
| Встроенные функции | |
| PCI Express | 1x PCIe 5.0 x16 (x16) через CPU 1x PCIe 3.0 x16 (x4) через Intel Z690 1x PCIe 3.0 x16 (x1) через Intel Z690 1x PCIe 3.0 x1 через Intel Z690 |
| Интерфейсы SATA(e), SAS и M.2/U.2 | 6x SATA 6 Гбит/с через Intel Z690 1x M.2 M-Key PCIe 4.0 x4 через CPU 1x M.2 M-Key PCIe 4.0 x4 через Intel Z690 1x M.2 M-Key PCIe 4.0 x4/SATA 6 Гбит/с через Intel Z690 1x M.2 M-Key PCIe 3.0 x4/SATA 6 Гбит/с через Intel Z690 |
| USB | Чипсет: 1x USB 3.2 Gen2x2 (внешний), 4x USB 3.2 Gen2 (3x внешних, 1x внутренних), 4x USB 3.2 Gen1 (2x внешних, 2x внутренних), 1x USB 2.0 (1x внешних) Genesyslogic GL850G: 5x USB 2.0 (1x внешних, 4x внутренних) |
| Видеовыходы | 1x HDMI 2.1 Out 1x DisplayPort 1.4 Out |
| WLAN / Bluetooth | - |
| Thunderbolt | - |
| LAN | 1x Intel I225-V 2,5 Гбит/с LAN |
| Контроллер аудио и интерфейсы | 8-канальный кодек Realtek ALC4080 5x 3,5 мм гнезд аудио 1x TOSLink |
| LED-подсветка | Область PCH 1x 4-конт. RGB 3x 3-конт. ARGB |
| Подключение вентиляторов и СВО | 1x 4-конт. CPU FAN 1x 4-конт. CPU Pump 6x 4-конт. System FAN |
| Встроенные функции повышения комфорта | LED состояния, кнопка Flash BIOS (внешняя), тумблер LED |
| Гарантия производителя | 3 года |
Комплект поставки
- Руководство пользователя
- Флешка USB с драйверами и утилитами
- Руководство по быстрой установке
- Информационная карта MSI Shout Out
- Информационная карта MSI Reward
- Флаер с продуктами MSI
- Карта благодарности MSI
- Два кабеля SATA
- Два крепления M.2
- Одна стойка M.2 с винтом
- Различные наклейки MSI
- Наклейка на корпус MSI Gaming
MSI вложила в комплект поставки MAG Z690 TORPEDO несколько аксессуаров. Отметим руководство пользователя и USB-флешку с драйверами, руководство по быстрому старту, информационные флаеры MSI и различные наклейки. Наконец, прилагаются два кабеля SATA и аксессуары крепления M.2.
Мы рекомендуем ознакомиться с нашим FAQ по выбору материнской платы, в котором мы ответим на многие вопросы, возникающие у пользователей: какой формат предпочесть? На каком сокете и чипсете? Какие интерфейсы должны быть на материнской плате? Имеет ли смысл доплачивать за дополнительные функции? И что нужно настраивать в BIOS (UEFI)? Конечно, мы ответим и на многие другие вопросы.
Мы рекомендуем ознакомиться с нашим руководством по выбору материнских плат Intel, где мы рекомендуем лучшие модели за свою цену.
