Страница 1: Тест и обзор: ASRock Z77 Extreme4 - функциональная материнская плата по выгодной цене
Материнская плата ASRock Z77 Extreme4 снискала немалую популярность как отличный вариант для процессоров Intel Core последнего поколения под Socket 1155. Частично причина кроется и в цене, которая очень даже привлекательная. Но богатый набор функций списывать тоже нельзя. Мы решили провести тесты Z77 Extreme4, чтобы разобраться в причинах популярности платы.
Для апгрейда системы многие энтузиасты и опытные пользователи рекомендуют материнскую плату ASRock Z77 Extreme4. Эта модель под Socket 1155 уже смогла завоевать немало наград, да и предыдущая версия на чипсете Intel Z68 была весьма популярной. Действительно, по функциональности Z77 Extreme4 есть, что предложить своему покупателю. Плата обеспечивает два слота PCIe 3.0 x16, которые можно использовать для установки конфигурации CrossFireX или SLI, достаточное количество портов USB 3.0 и, в общей сложности, восемь портов SATA. Вы также можете вывести видеовыходы от iGPU процессора. На панели ввода/вывода есть выходы VGA, DVI и HDMI.

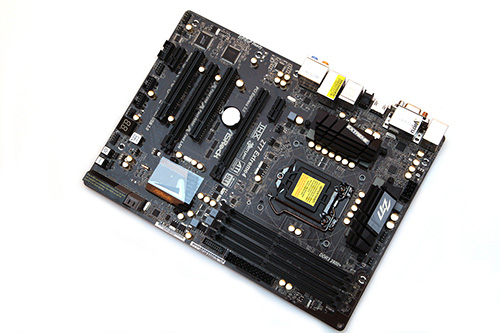

Тенденция печатных плат с чёрным текстолитом не обошла и ASRock. Подобно материнским платам Black Extreme от ECS, конденсаторы получили золотистую окраску. Похоже, что многие пользователи находят подобное сочетание привлекательным. Не зря ASRock выбрала такую расцветку для всех материнских плат на чипсете Intel Z77. Новая Z77 Extreme4 легко уместится в корпус ATX.
Ниже приведены основные спецификации и функции ASRock Z77 Extreme4:
| Производитель и модель |
ASRock Z77 Extreme4 |
|---|---|
| Розничная цена | от 126 евро в Европе от 4,6 тыс. рублей в России |
| Сайт производителя | Официальная страница ASRock Z77 Extreme4 |
| Функции северного моста/CPU | |
| Чипсет | Чипсет Intel Z77 Express |
| Тип памяти | 4x DDR3 (два канала) |
| Объём памяти | Макс. 32 Гбайт (через 8-Гбайт DIMM) |
| SLI / CrossFire | CrossFireX (2-Way), SLI (2-Way) |
| Встроенные функции | |
| PCI Express | 2x PCIe 3.0 x16 2x PCIe 2.0 x1 |
| PCI | 2x PCI |
| Контроллер Serial ATA, SAS и ATA | 2x SATA 6G и 4x SATA 3G с RAID 0, 1, 5, 10 через Intel Z77 2x SATA 6G и 1x eSATA 6G (общий) через ASMedia ASM1061 |
| USB | 6x USB 3.0 (4x на панели ввода/вывода, 2x через гребенку), четыре через Z77 и два через ASMedia ASM1042 8x USB 2.0 через Z77 (2x на панели ввода/вывода, 6x через гребенку) |
| Графические интерфейсы | 1x VGA, 1x DVI, 1x HDMI |
| WLAN / Bluetooth | - |
| Firewire | - |
| LAN | 1x Broadcom BCM57781 Gigabit-LAN |
| Аудио | 8-канальный аудио кодек Realtek ALC898 |
С некоторого времени материнские платы ASRock поставляются в чёрных коробках. Сверху можно видеть специально придуманный логотип Z77, ниже - название модели. По центру расположена картинка с тремя функциями XFast: LAN Speed, USB speed и System speed.

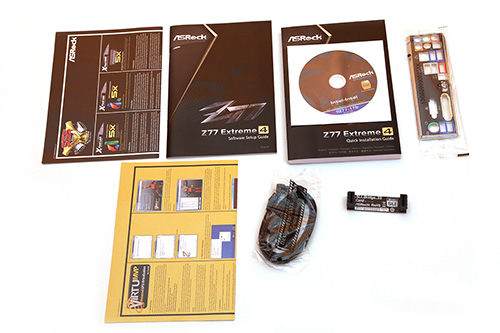

ASRock включила в комплект поставки следующие компоненты:
- Заглушка ввода/вывода
- Руководство материнской платы, DVD с драйверами и утилитами
- Руководство по установке ПО и описание функций XFast и Virtu MVP
- Два кабеля SATA
- Мостик 2-Way SLI
ASRock вложила в комплект поставки самый минимум. В дополнение к привычным аксессуарам вы получите два кабеля SATA и обычный мостик SLI. Так что если вы планируете подключать больше двух накопителей SATA, то придётся докупить кабели SATA.
