Страница 4: ASRock Z77 Extreme4 | BIOS и разгон
BIOS:
ASRock следует отдать должное за отличную поддержку BIOS. После первой версии P1.10 вышло большое количество обновлений, улучшающих многие функции или расширяющих их. Текущая версия BIOS P2.80, в ней улучшена совместимость с модулями памяти "G.Skill F3-2133C11Q-32GZL". Также появилась поддержка конфигураций Intel UEFI RAID напрямую под BIOS. Традиционно для материнских плат ASRock, у вас есть три варианта установки новой версии BIOS. Самый удобный - через InstantFlash (с поддержкой сети), но также можно обновить BIOS через Windows или дискету DOS. Мы выбрали способ Instant Flash.

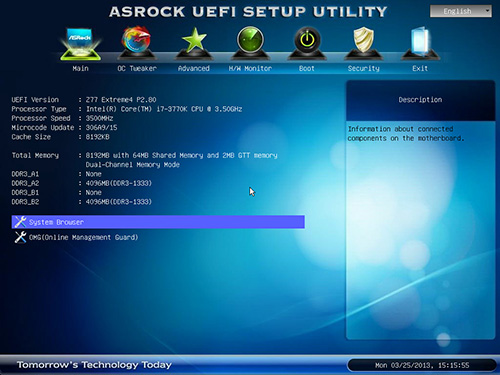

Раскладка UEFI BIOS у материнской платы ASRock Z77 Extreme4 соответствует другим моделям ASRock, которые побывали в нашей редакции. На вкладке "Main" можно узнать текущую версию BIOS, информацию об установленном процессоре и ёмкости памяти, включая занятость слотов DIMM. Следующая вкладка обеспечивает доступ к функциям разгона и настройки. Их ассортимента будет достаточно для большинства пользователей.
На вкладке "Advanced" присутствуют настройки встроенных компонентов и интерфейсов. Конечно, ASRock добавила в UEFI BIOS и аппаратный монитор, который позволяет отслеживать температуры, напряжения, скорости вентиляторов. Данная вкладка позволяет вручную активировать контроллер вентиляторов. По умолчанию, как мы уже упоминали, вентилятор CPU работает на полной скорости. Следующая вкладка позволяет изменять приоритет загрузки устройств. Также вы можете выключить полноэкранную заставку. Остаются два пункта "Security" и "Exit", чьи функции понятны из названия.
В целом, мы были вполне удовлетворены UEFI BIOS материнской платы Z77 Extreme4. Все настройки выполнялись так, как и положено. Для управления BIOS вы можете использовать мышь и клавиатуру. Впрочем, курсор мыши двигался не очень плавно. Но пользоваться клавиатурой в UEFI BIOS можно вполне комфортно.
Разгон:
Материнскую плату ASRock Z77 Extreme4 можно отнести к категории моделей с хорошей поддержкой разгона, что за такую цену радует. Для CPU выделено восемь фаз. Но для разгона требуется не только приличная подсистема питания, но и удачный экземпляр CPU, который получится разгонять до высоких тактовых частот. Также важно и качество дорожек.
Базовую тактовую частоту можно увеличивать с 95 МГц до 150 МГц с шагом 0,1 МГц, что оставляет некоторый потенциал для тонкой настройки. Впрочем, для процессоров Socket 1155 даже 110 МГц - чересчур оптимистичная настройка, но ASRock выбрала потолок даже 150 МГц. Напряжение VCore у материнской платы ASRock можно регулировать в фиксированном режиме или в режиме смещения. В фиксированном режиме доступен диапазон от 0,600 В до 1,700 В с шагом 0,005 В, в режиме смещения - от -0,300 В до +0,600 В с шагом 0,005 В.
| Обзор функций разгона материнской платы ASRock Z77 Extreme4 | |
|---|---|
| Базовая тактовая частота | От 95 до 150 МГц с шагом 0,1 МГц |
| Напряжение CPU | От 0,600 В до 1,700 В с шагом 0,005 В (фикс. режим) От -0,300 В до +0,600 В с шагом 0,005 В (режим смещения) |
| Напряжение DRAM | От 1,165 В до 1,800 В с шагом 0,005 В |
| Напряжение VTT/VCCIO | От 0,768 В до 1,634 В с шагом 0,009 В |
| Напряжение CPU PLL | От 1,586 В до 2,349 В с шагом 0,008 В |
| Напряжение PCH Core | От 0,780 В до 1,646 В с шагом 0,009 В |
| Тактовая частота PCIe | - Н/Д - |
| Прочие напряжения | iGPU, VCCSA |
| Опции памяти | |
| Тактовая частота | Зависит от CPU |
| Command Rate | Настраивается |
| Задержки | 32 параметра |
| XMP | Поддерживается |
| Дополнительные функции | |
| Тактовая частота QPI | - Технически невозможно - |
| Прочие функции | UEFI BIOS Настройки сохраняются в профили Опции энергосбережения: стандартные режимы энергосбережения с поддержкой C1E, CSTATE, EIST Turbo-режимы (All Cores, By number of active cores), настройки вентиляторов кулера CPU и пяти дополнительных вентиляторов корпуса, CPU-LLC, GPU_LLC, Power Saving Mode, Add Turbo Voltage Long Duration Power Limit, Short Duration Power Limit, Long Duration Maintained |

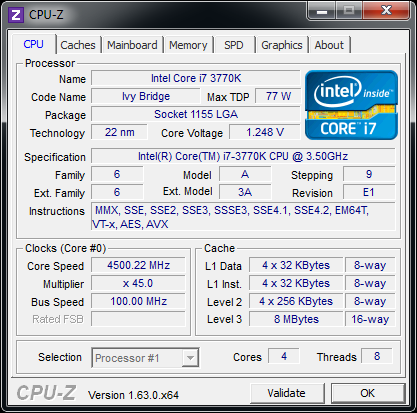

После критики со стороны наших читателей мы решили остановиться на стабильной частоте разгона нашего процессора Core i7-3770K. Лучшим результатом оказалась стабильная частота 4,5 ГГц при напряжении 1,248 В. Меньшее напряжение рано или поздно приводило к ошибкам Prime95. При повышении частоты до 4,6 ГГц мы по-прежнему получали стабильную загрузку. Но даже подъём напряжения до 1,3 В приводил к ошибкам Prime95 после 30-минутной стрессовой нагрузки, так что данный уровень мы не считаем стабильным.
Результаты можно назвать средними, если сравнить с другими результатами разгона в Интернете.
Мы также решили оценить потенциал разгона памяти. Мы использовали два модуля G.Skill TridentX DDR3-2400, каждый по четыре гигабайта. На Z77 Extreme4 мы смогли достичь тактовой частоты 1200 МГц, что соответствует эффективной DDR3-2400, без использования профиля XMP. Мы хотели получить более высокую частоту, но не смогли.
Результат мы получили вполне удовлетворительный
В следующей галерее вы можете посмотреть настройки BIOS. Мы также добавили скриншоты утилиты ASRock Xtreme Utility:
