Страница 3: ASRock Z77 Extreme4 | Функции и раскладка (2)

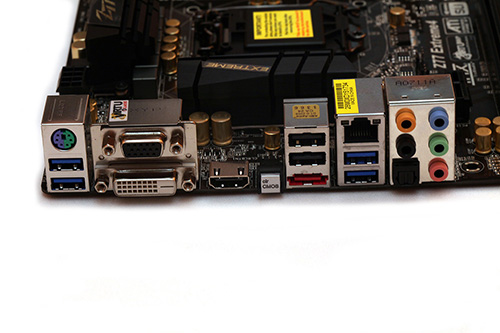

Продолжим рассмотрение платы, перейдем к панели ввода/вывода:
Слева направо:
- Интерфейс PS/2, 2x USB 3.0
- VGA, DVI
- HDMI
- Clear CMOS
- 2x USB 2.0, eSATA 6G
- Gigabit LAN, 2x USB 3.0
- Аналоговые звуковые порты, цифровой оптический выход
На панели ввода/вывода располагаются все необходимые интерфейсы. В дополнение к шести портам USB (четыре из которых относятся к USB 3.0) и порту eSATA 6G вы также получите выходы VGA, DVI и HDMI. Также многим пригодится и дополнительная кнопка Clear CMOS.

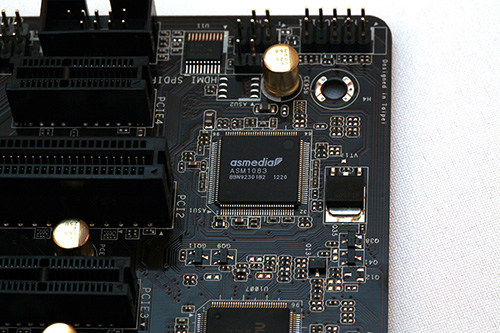

Чип ASM1083 представляет собой контроллер PCI Express-на-PCI, он обеспечивает подключение двух слотов PCI на материнской плате. Контроллер подсоединяется к линии PCI Express чипсета Z77.

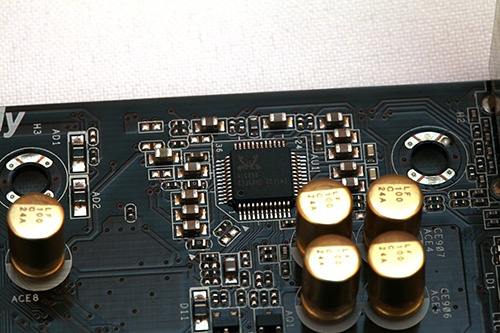

Для не самой дорогой материнской платы Z77 Extreme4 производитель всё же решил использовать премиальный звуковой контроллер Realtek ALC898. 8-канальный звуковой процессор обеспечивает высокое качество звука, которое мы уже не раз подтверждали в предыдущих тестах: соотношение сигнал/шум (SNR) при воспроизведении составляет 110 дБ(А), при записи (ACD) - 104 дБ(А).
Популярный USB-контроллер ASM1042 используется и на материнской плате Z77 Extreme4. Вряд ли пользователи будут желать большего, поскольку шесть доступных портов USB 3.0 для материнской платы на чипсете Intel Z77 более чем достаточно.
Чип Super I/O на плате тоже есть. Он отслеживает напряжения и температуры, а также скорости вращения вентиляторов.
Два упомянутых выше дополнительных порта SATA 6G подключены к чипу ASM1061.

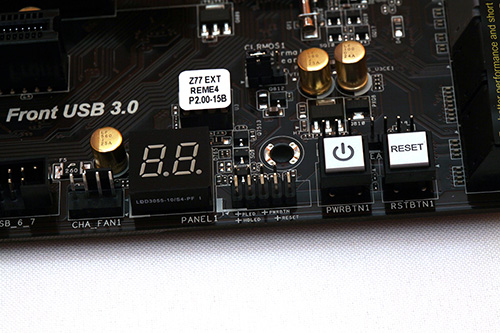

На плате вы получите отдельные кнопки питания и сброса, а также отладочный дисплей - приятное дополнение к недорогой модели.
У материнской платы Z77 Extreme4 мы получаем большое количество разъёмов для подключения вентиляторов - шесть гнезд, причём два из них поддерживают регулировку ШИМ (4 контакта). Как мы уже знаем по тестам предыдущих материнских плат ASRock, по умолчанию вентиляторы работают на максимальной скорости вращения. Мы подключили два вентилятора нашего кулера be quiet! Dark Rock Pro C1, после чего вручную активировали контроллер вентиляторов в BIOS - система стала работать очень тихо.

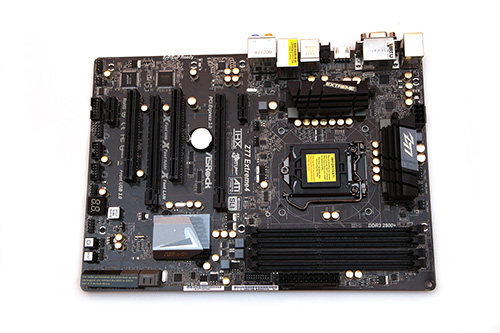

Раскладка материнской платы ASRock нам понравилась. Места для компонентов достаточно, пусть даже Z77 Extreme4 не относится к формату Full ATX. Нам понравилось, что ниже первого слота PCI Express ASRock не стала устанавливать другой слот. В результате даже при установке двухслотовой видеокарты вы получите доступ ко всем слотам расширения.
Во время работы стабилизаторы напряжения нагреваются, хотя и не чрезмерно. В любом случае, мы рекомендуем обеспечить хорошую вентиляцию корпуса.
