Страница 3: Gigabyte G1.Sniper 5 | Функции и раскладка (2)

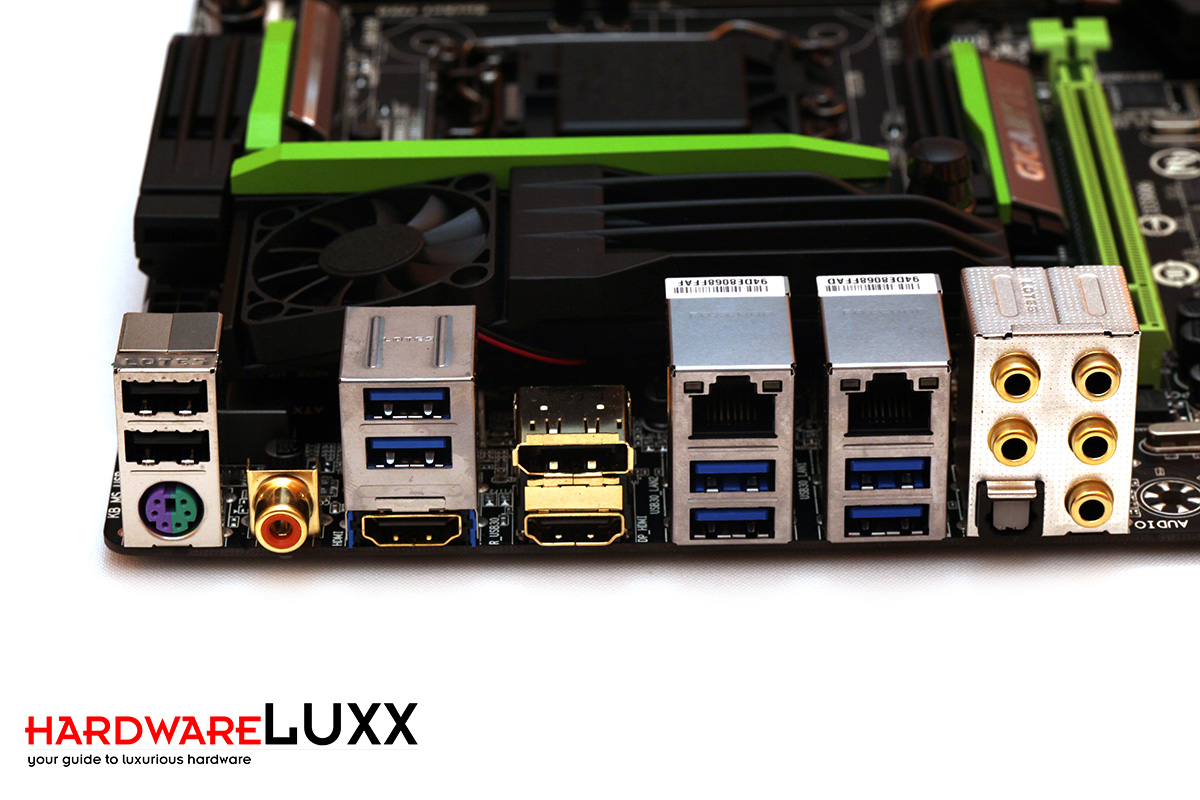

Продолжим рассмотрение панели ввода/вывода:
- 2x USB 2.0, PS/2
- Коаксиальный звуковой выход S/PDIF
- 2x USB 3.0, HDMI
- DisplayPort, HDMI
- Gigabit LAN, 2x USB 3.0
- Gigabit LAN, 2x USB 3.0
- Аналоговые звуковые порты и оптический цифровой выход (Toslink)
Набор интерфейсов вполне достаточен. Вы получите в общей сложности восемь портов USB, два порта Gigabit LAN, два выхода HDMI и один DisplayPort. Аналоговые звуковые порты и графические интерфейсы имеют золотое покрытие, они потенциально улучшают качество передачи сигнала.

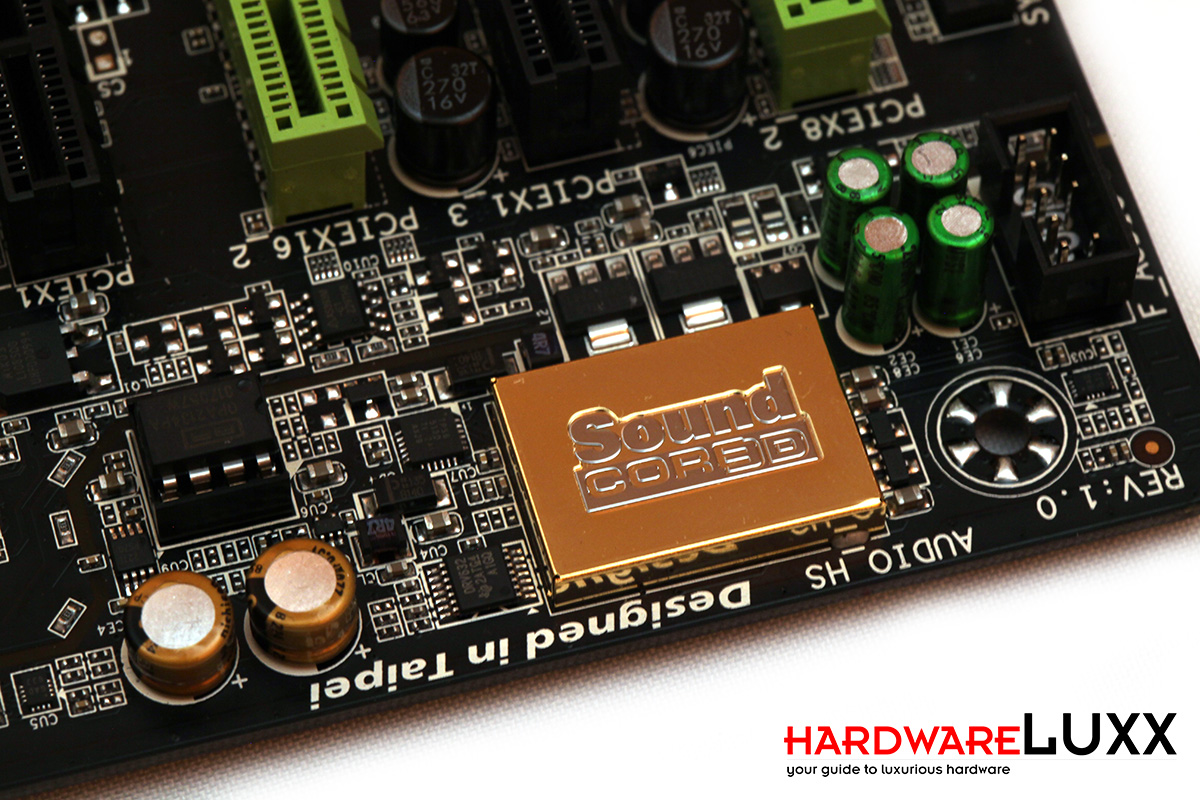

На материнской плате Sniper 5 используется новейший звуковой контроллер Creative Core3D. Он представляет собой многоядерный процессор, содержащий четыре независимых ядра. Процессор может легко обрабатывать шестиканальный звук, он также поддерживает функцию CrystalVoice. Она позволяет передавать звук с высоким качеством через Интернет с подавлением фоновых шумов. Рядом можно заметить четыре зелёных и два золотистых конденсатора от Nichicon, которые предназначены для отдельных каналов. Над двумя золотистыми конденсаторами располагается как раз сменный модуль OP-Amp, который можно заменить другой моделью усилителя. В комплект поставки входит усилитель на наушники с импедансом 600 Ом.

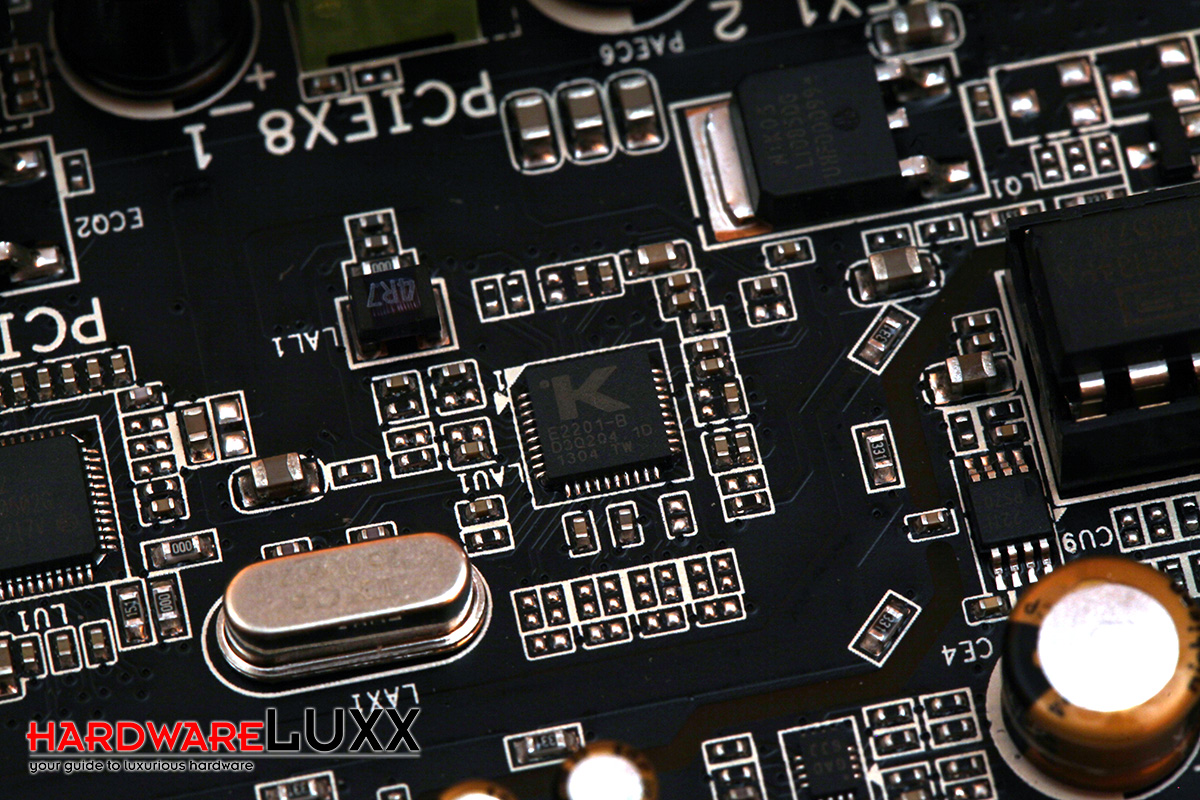

Поскольку G1.Sniper 5 позиционируется как материнская плата для геймеров, она должна использовать подходящий сетевой контроллер. Чип Killer обещает дать минимальные задержки в онлайновых играх. Но, конечно, ваше подключение к Интернету должно быть достаточно быстрым. В случае медленного канала связи чип Killer ничем не поможет. Он поддерживает скорость передачи 1 Гбит/с и обратно совместим с менее скоростными стандартами.

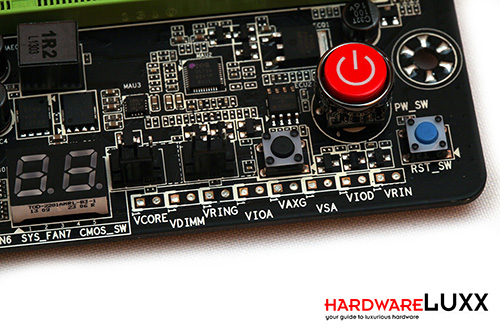

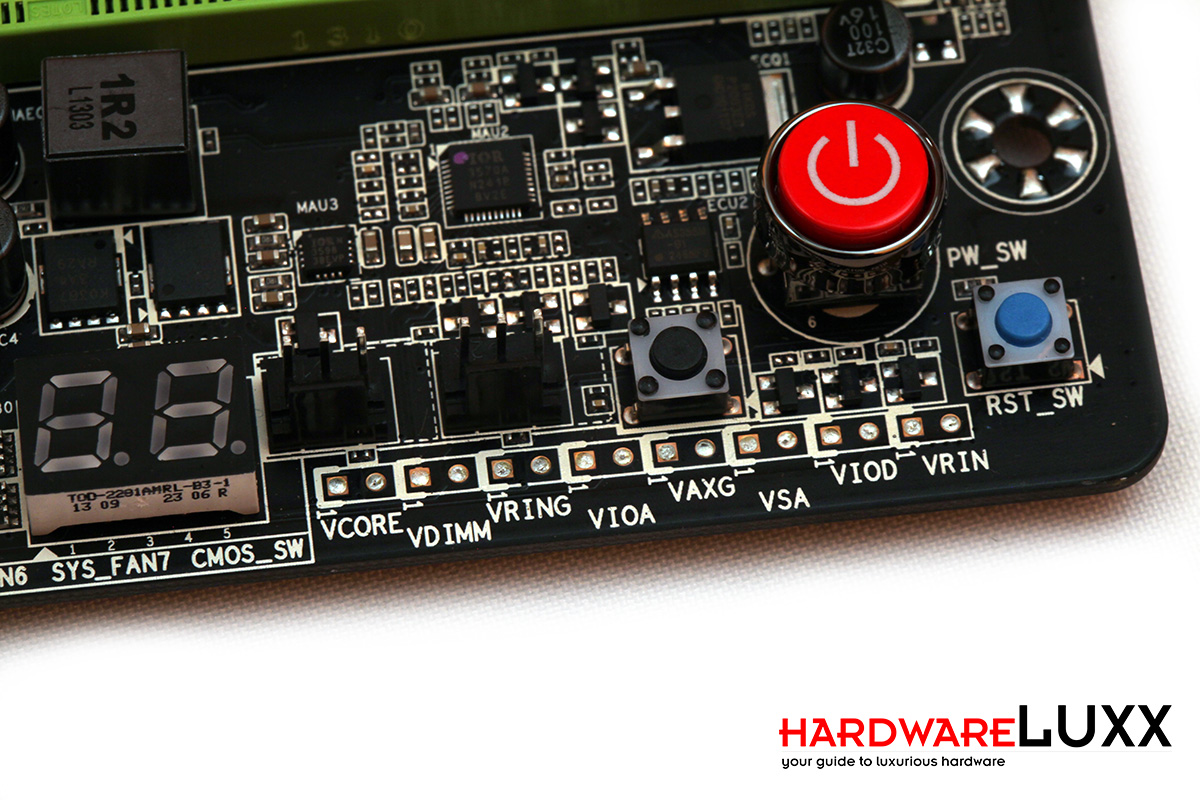

Как мы уже упомянули, на плате располагаются точки измерения напряжения, с помощью которых можно инструментально измерять значения напряжений, если вы не доверяете показателям BIOS. С помощью мультиметра можно измерять следующие напряжения: VCore, VDIMM, VRing, VIOA (I/O Analog), VAXG (iGPU), VSA (System Agent), VIOD (I/O Digital) и VRIN.
Если возникнут какие-либо проблемы, вы сможете определить их причину с помощью отладочного дисплея. Добавьте к этому кнопки питания, сброса и очистки CMOS. Для игровой материнской платы вы получите довольно большое число функций разгона.

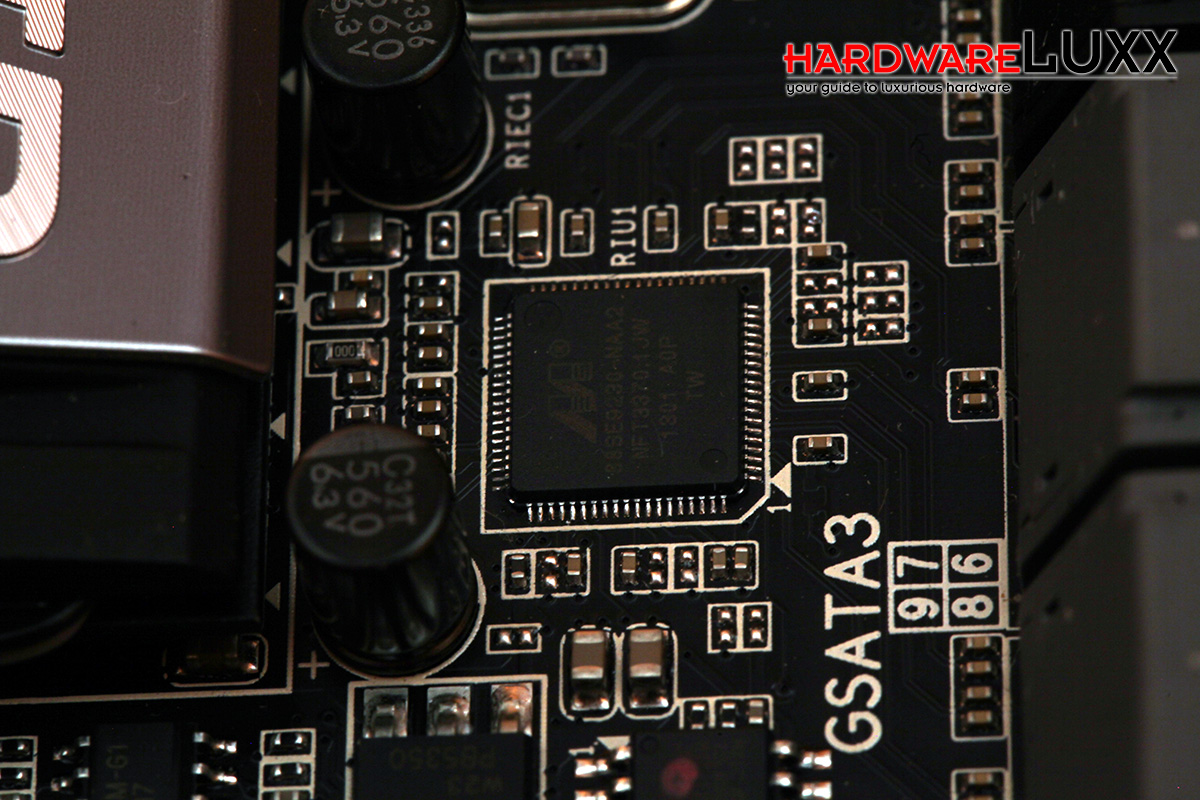

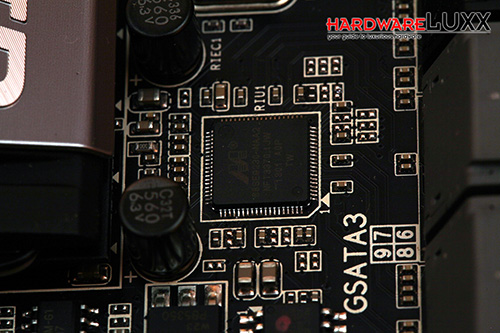

Десять портов SATA 6G чипсет Z87 PCH обеспечить не сможет - только шесть. Дополнительные порты подключаются к контроллеру Marvell 88SE9230, который время от времени встречается на материнских платах для настольных ПК. Он позволяет подключать до четырех портов SATA 6G.
